3KN 작은 힘 100k kgs 짐 내의 실험실 장비에 있는 고주파 Electrooic 진동 셰이커 시스템
표시되는 모델 사양
| 시스템 사양 | |||
| 시스템 모델: | ES- 3 | ||
| 주파수 범위: | 3~3500 | ||
| 정격 힘 | 사인 N | 3000 | |
| 랜덤 N | 3000 | ||
| 충격 N | 6000 | ||
| 최대 Acc. | 사인(m/s2) | 1000 | |
| 랜덤(m/s2 rms) | 1000 | ||
| 충격(m/s2) | 2000년 | ||
| 최대 Vel. | 사인(m/s2) | 1.6 | |
| 충격(m/s2) | 1.6 | ||
| 최대 출력 | 최대 여행 mm (pp) |
25 | |
| 움직이는 코일 | 3.5kg | ||
| 가동 코일의 차원 | 직경 230mm | ||
| 최대 하중: | 100kg | ||
기타 사용 가능한 진동 셰이커 선택
| 모델 |
정격 사인 힘(N) |
정격 랜덤 힘(N) |
빈도 범위(Hz) |
정격 가속도(m/s2) | 정격 속도(m/s) |
정격 변위 (pp)mm |
최대로딩(Kg) | 무빙코일(Kg) |
치수 움직이는 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000년 | 2000년 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000년 | 2000년 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
랜덤 테스트를 위한 진동 예
특징:
1. 더 높은 단계의 축 공진 주파수와 함께 잘 설계된 동적 원형 골격.
2. 2개의 자기 회로, 낮은 자속 누설, 조밀한 구조 및 합리적.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 사용 전용 트러니언 격리 파운데이션, 모바일 편의시설 설치.
5. 고급 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 정적 강성, 베어링 작은 풍선의 동적 강성, 진동 테이블 용량 증가, 저주파 성능 향상.
수평 진동 테이블의 기술적 매개변수(X, Y 축 테스트):
수직 진동 테이블(Z, 축 테스트)의 기술 매개변수:

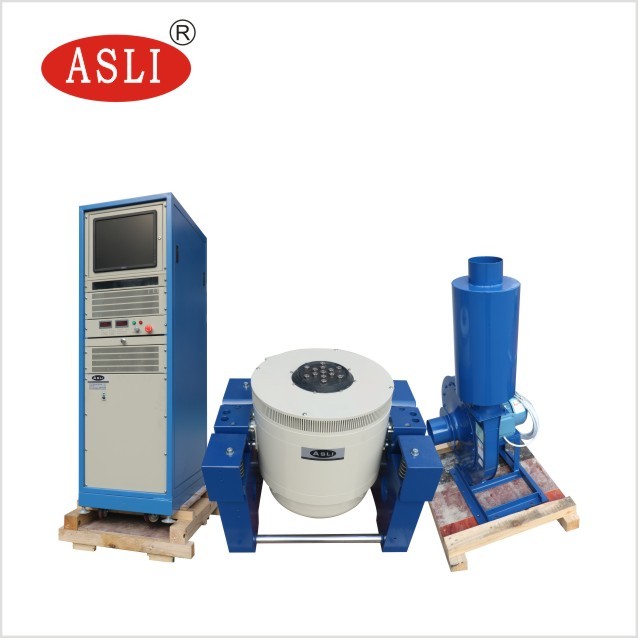

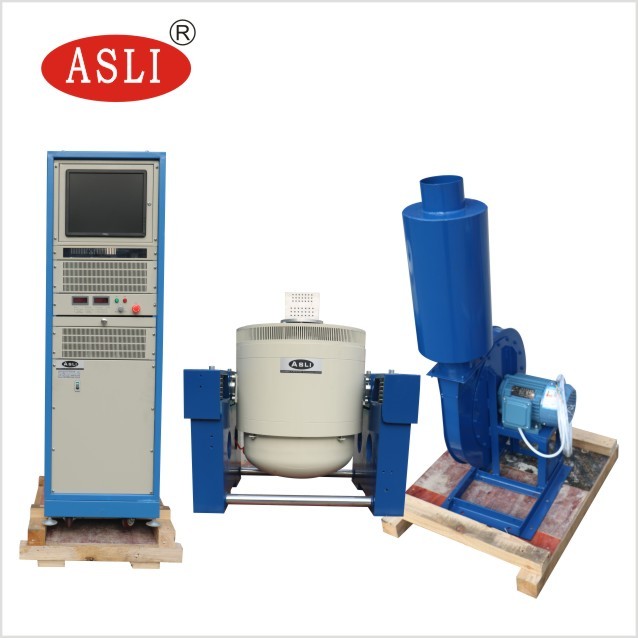

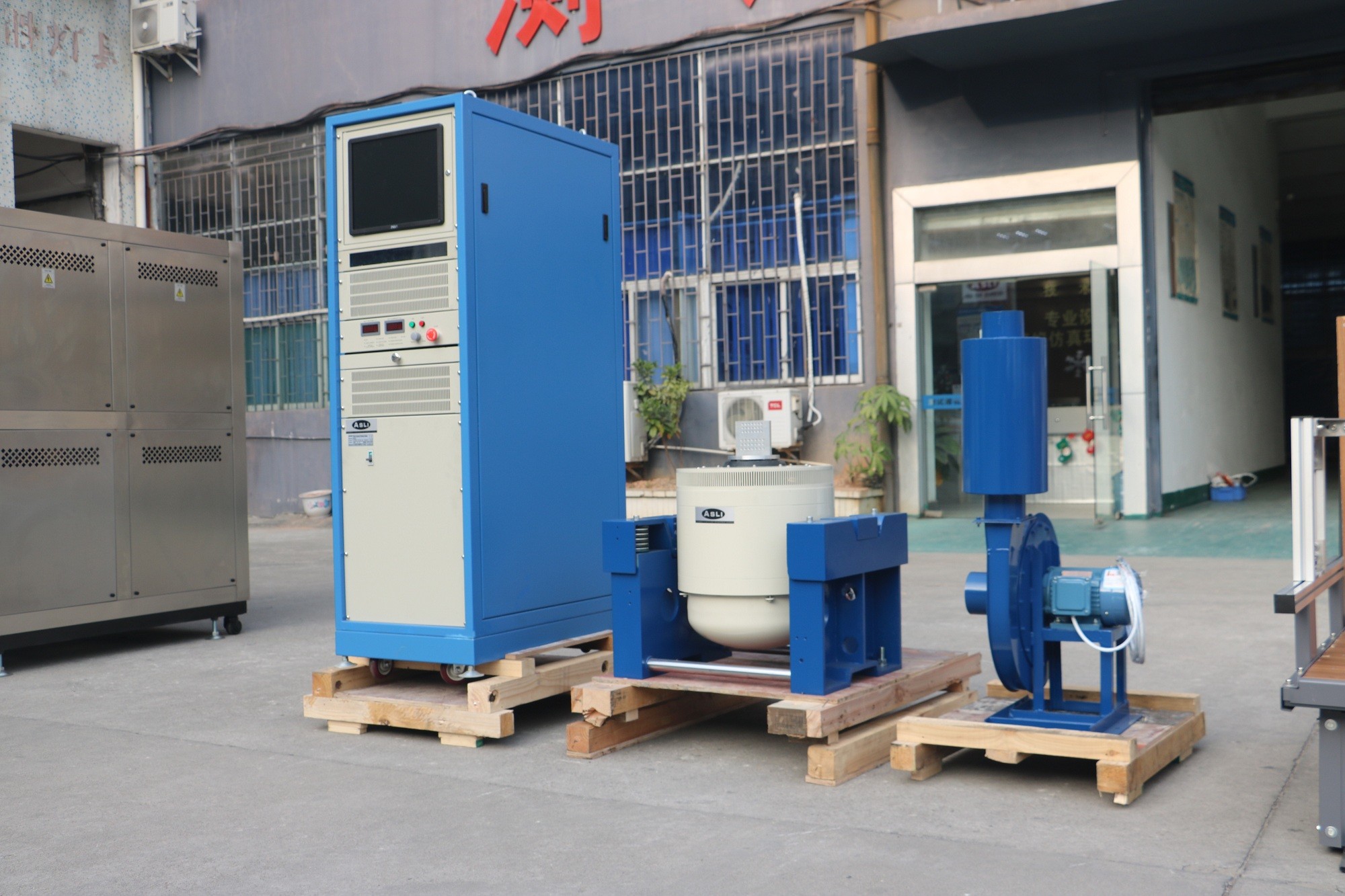

참고를 위한 사진:
고객 방문 ASLi 회사:
|
|
