고주파 진동 시험 기계 진동 충격 시험 장비 셰이커
진동 테스트 시스템에 대해 아래 사항을 준비하여 문의해 주시면 적합한 모델을 추천해 드리겠습니다.
표본 설명
시편 시험 질량
시편 치수
사용 가능한 경우 프로필 테스트
테스트의 최대 가속
X,Y,Z 방향 테스트 또는 Z 방향 테스트만
표시되는 모델 사양
| 시스템 사양 | |||
| 시스템 모델: | ES- 3 | ||
| 주파수 범위: | 3~3500 | ||
| 정격 힘 | 사인 N | 3000 | |
| 랜덤 N | 3000 | ||
| 충격 N | 6000 | ||
| 최대 Acc. | 사인(m/s2) | 1000 | |
| 랜덤(m/s2 rms) | 1000 | ||
| 충격(m/s2) | 2000년 | ||
| 최대 Vel. | 사인(m/s2) | 1.6 | |
| 충격(m/s2) | 1.6 | ||
| 최대 출력 | 최대 여행 mm (pp) |
25 | |
| 움직이는 코일 | 3.5kg | ||
| 가동 코일의 차원 | 직경 230mm | ||
| 최대 하중: | 100kg | ||
기타 사용 가능한 진동 셰이커 선택
| 모델 |
정격 사인 힘(N) |
정격 랜덤 힘(N) |
빈도 범위(Hz) |
정격 가속도(m/s2) | 정격 속도(m/s) |
정격 변위 (pp)mm |
최대로딩(Kg) | 무빙코일(Kg) |
치수 움직이는 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000년 | 2000년 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000년 | 2000년 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
랜덤 테스트를 위한 진동 예
특징:
1. 더 높은 단계의 축 공진 주파수와 함께 잘 설계된 동적 원형 골격.
2. 2개의 자기 회로, 낮은 자속 누설, 조밀한 구조 및 합리적.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 사용 전용 트러니언 격리 파운데이션, 모바일 편의시설 설치.
5. 고급 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 정적 강성, 베어링 작은 풍선의 동적 강성, 진동 테이블 용량 증가, 저주파 성능 향상.수평진동표의 기술변수(X,Y축 테스트)
수직 진동 테이블(Z, 축 테스트)의 기술 매개변수:

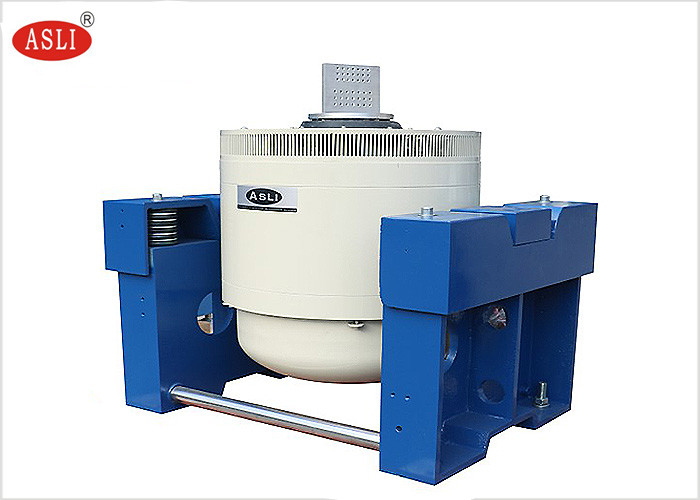

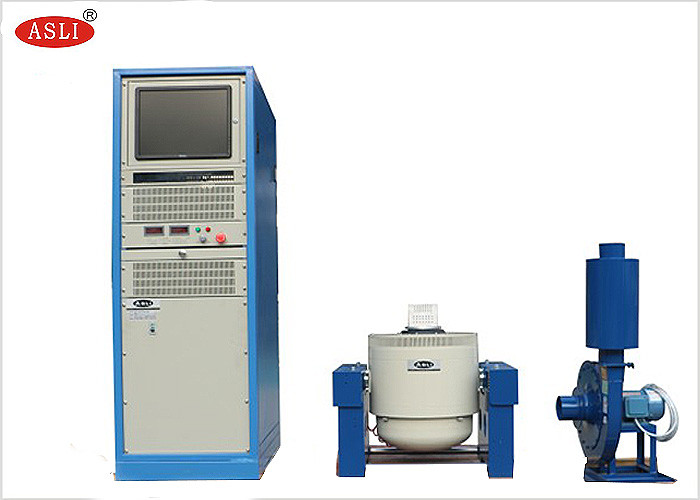

참고를 위한 사진:

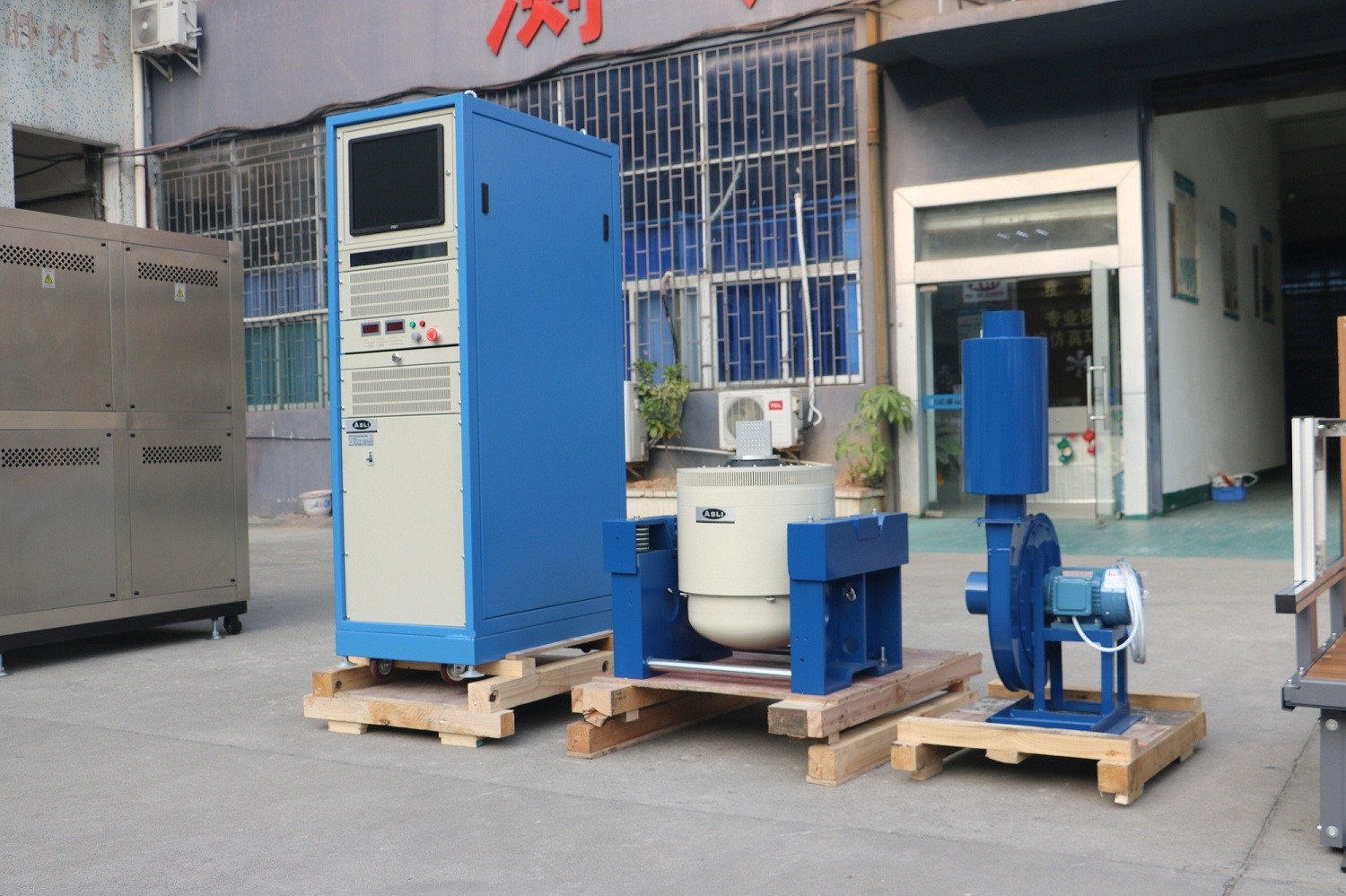

포장 이미지:
