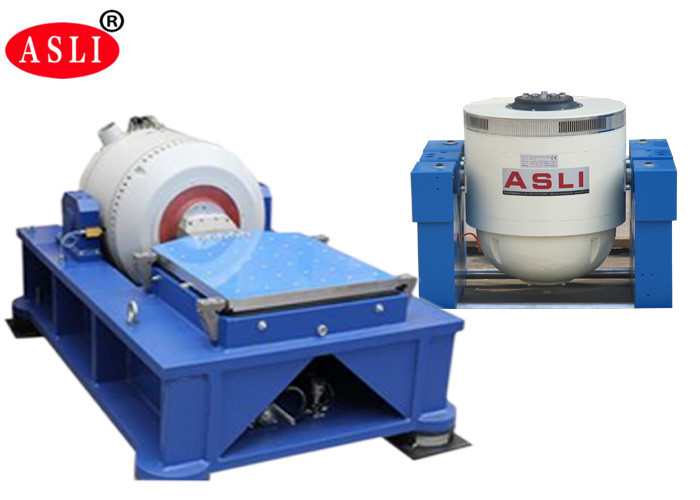

배터리 가속 충격 충격 수직 및 수평 고주파 진동 셰이커
전자기 진동 가진기의 작동 원리는 확성기와 유사합니다.도체는 자기장에서 전자기력의 작용에 의해 움직입니다.가속하는 힘구동 전류와 자속의 균형에 의해 움직이는 부분이 생성됩니다.따라서구동 전류를 제어하면 진동 발생기를 제어할 수 있습니다.
전자기 진동 가진기의 최대 가속도 레벨은 최대값에 의해 결정됩니다.현재 및 로딩.저주파에서 움직이는 부분의 변위는 다음과 같이 제한됩니다.가속은 높은 수준에 도달하지 않습니다.움직이는 요소의 공진 주파수가 더 높게 설정됩니다.주파수 범위의 상한보다.

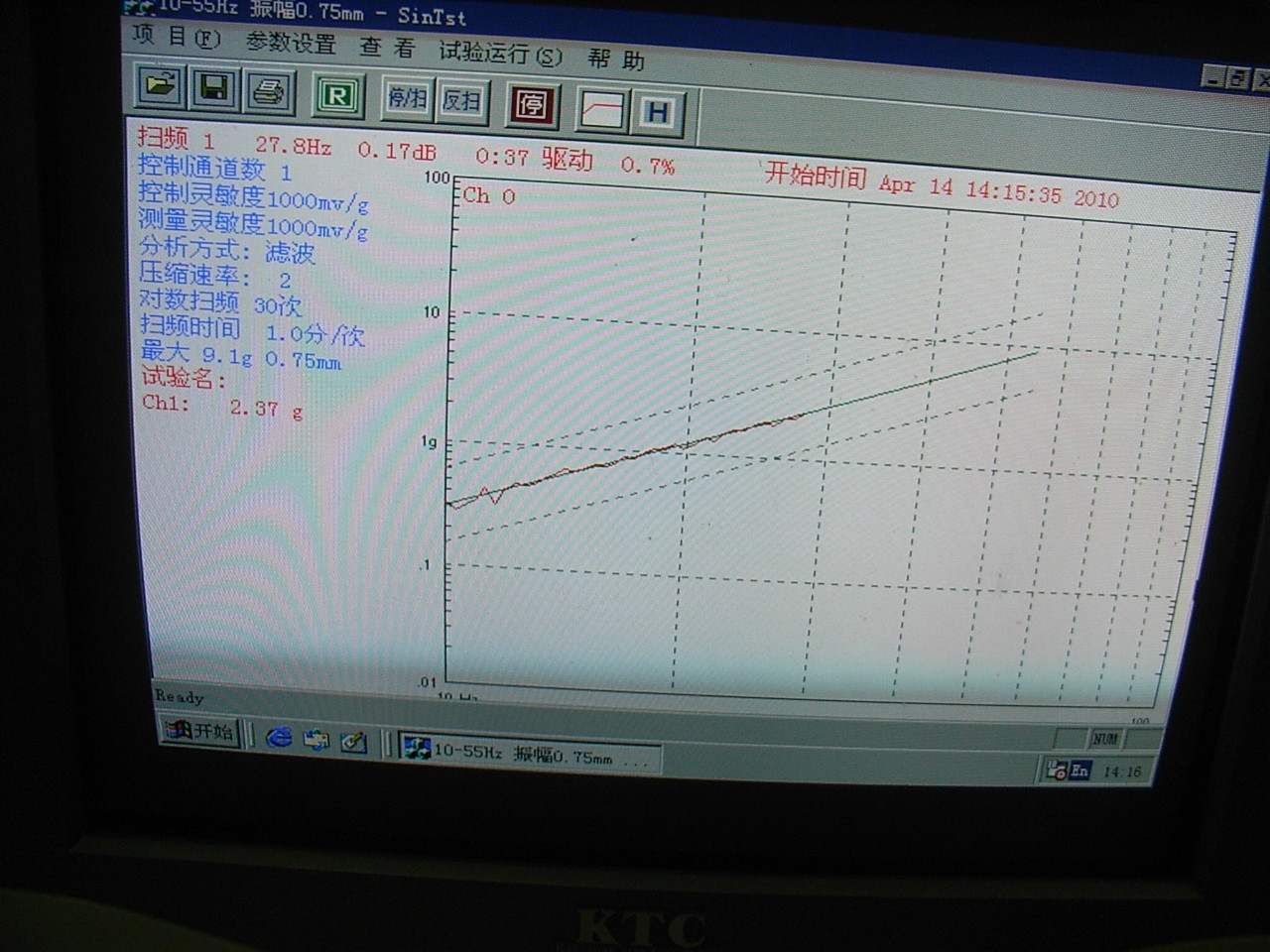

진동 발생기의 성능은 최대값을 표시하는 차트에 반영될 수 있습니다.다른 주파수에서 가속.로그-로그 플롯을 사용하여 변위 제한기울기가 6dB/옥타브인 직선으로 표현할 수 있습니다.
기술적인 매개변수:
| 모델 |
정격 사인 힘(N) |
정격 랜덤 힘(N) |
빈도 범위(Hz) |
정격 가속도(m/s2) | 정격 속도(m/s) |
정격 변위 (pp)mm |
최대로딩(Kg) | 무빙코일(Kg) |
치수 움직이는 코일(mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
특징:
1. 견고한 서스펜션 시스템 및 선형 운동 안내, 강력한 운반 능력, 우수한 안내 기능, 높은 안정성.
2. 높은 정적 강성과 낮은 동적 강성, 강력한 운반 능력, 진폭 변화에 대한 완벽한 성능을 갖춘 로드 센터 에어백.
3. 고효율 D 클래스 전력 스위칭, 3-시그마 피크 전류, 낮은 전력 소비 및 최소 고조파 왜곡.
4. 안전 내부고정장치, 높은 안전 신뢰성을 가진 빠른 자기 진단.
5. 추가의 필요 없이 진동 플랫폼을 위한 에어백 충격 격리 장치.파운데이션, 진동파의 완벽한 재현 및 진동 투과율 감소.

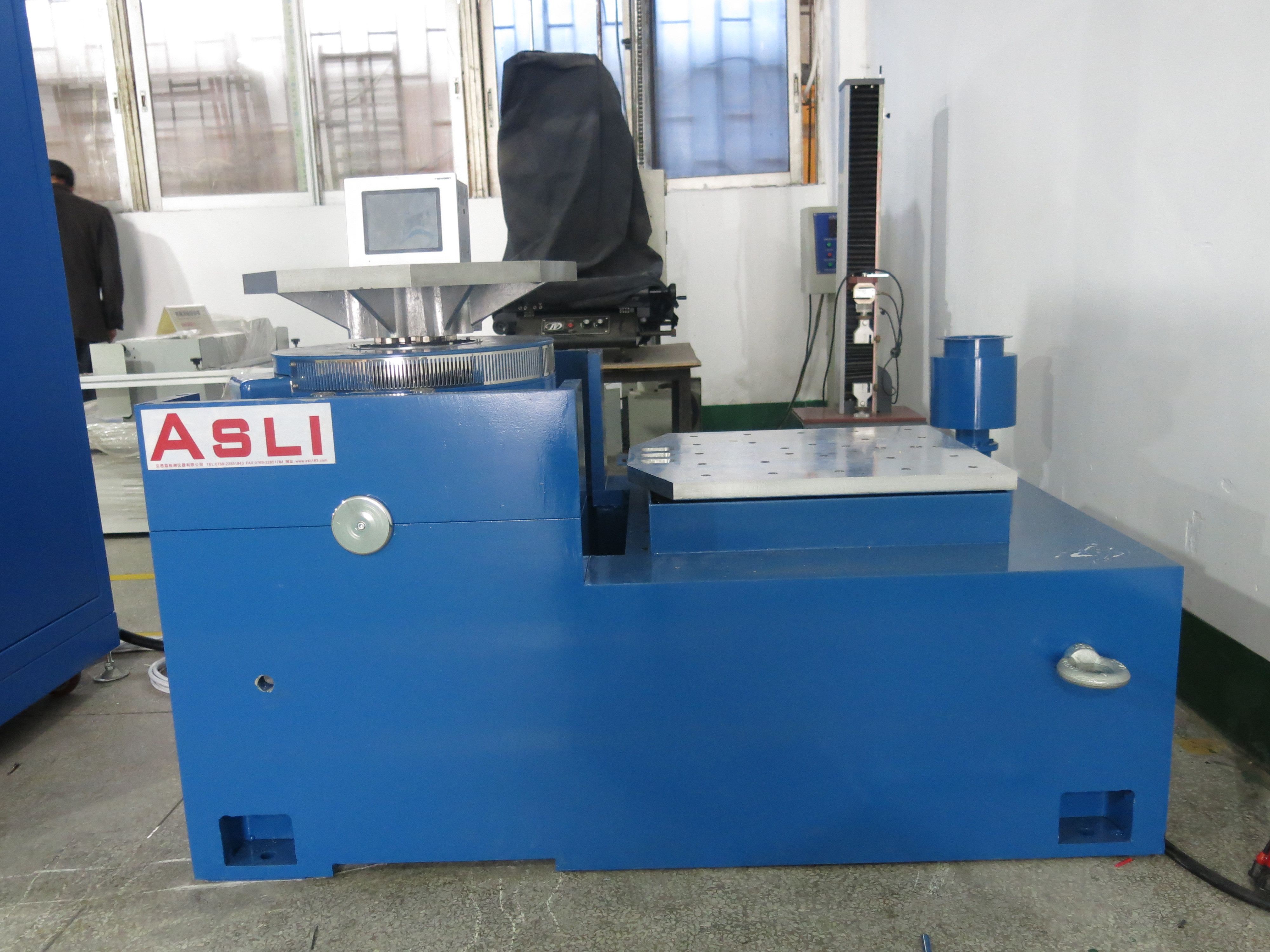

6. 다양한 애플리케이션을 위한 수평 및 수직 확장 플랫폼.
7. 간단한 컨트롤러 조작.
수평 확장기의 기술적인 매개변수:
| 모델 | 벤치 크기(mm) | 주파수 범위(Hz) | 움직이는 부품의 무게(kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
배터리 가속 충격 충격 수직 및 수평 고주파 진동 셰이커 저희에게 연락을 환영합니다.
