엘이디 디스플레이 장치 진동시험을 위한 전기역학의 교반기 30000N명
엘이디 디스플레이 장치 진동시험을 위한 전기역학의 교반기는 30000N명 넓게 방위와 항공, 항공우주, 통신, 전자, 자동차, 가전 제품류와 다른 산업에서 사용됩니다. 실제 근무 조건과 구조물 강도 시험을 시뮬레이션하면서, 장비의 이런 유형은 이른 결점을 발견해서 사용됩니다, 제품 응용이 넓습니다, 적용 폭이 명백합니다, 시험 효과가 주목할 만하고 믿을 만합니다. 정현파, FM, 일소, 프로그램 가능하, 주파수 배율기, 대수, 최대 가속, 진폭 변조, 시간 제어, 전 기능 컴퓨터 제어, 단순한 고정된 가속 / 고정된 진폭. 3가지 시험, 안정적인 성능, 믿을 만한 품질을 운영하기 위한 연속적인 고장을 통한 설비.
성능 데이터 시트
| 교반기 (ES-30) | ||
| 싸인 힘 (성수기) | 30kN | |
| 충격 힘 (성수기) | 60 나트 | |
| 주파수 범위 | 5~2,600 Hz | |
| (연속적인) 치환 | 100 밀리미터 | |
| 맥스. 속도 | 1.8 초당 미터 | |
| 맥스. 가속 | 75 Ｇ | |
| 전기자 직경 | 445 밀리미터 | |
| 1거리 명령 공진 진동수 | 2,400 Hz | |
| 편심 하중 순간 | >500 기억의 누락 | |
| 아마추어 중량 | 40 킬로그램 | |
| HE / ST 스크루 차원 | M10 (측정) | |
| 축방향 진동 격리 주파수 | <>3 Hz | |
| 맥스. Ｐ 아이로드 | 500 킬로그램 | |
| 자속누설 | ≤1 mT | |
| 차원 (언패킹된 L×W×H) | 1,330x860x1,250 밀리미터 | |
| (언패킹된) 중량 | 2,500 킬로그램 | |
| 설치 | 고무 매트 (요구된 기초 볼트) | |
| 전력 증폭기 | ||
| 증폭기 출력 | 30 kVA | |
| SNR | >65 dB | |
| 정격 출력 전압 | 120 브르엠에스 | |
| 증폭기 효율 | > 90 % | |
| 차원 (언패킹된 L×W×H) | 800x900x2,100 밀리미터 | |
| (언패킹된) 중량 | 500 킬로그램 | |
| 송풍기 (Model# PBL-W30) | ||
| 공기 용적 | 0.46 Ｍ3/s | |
| 힘 | 7.5 kW | |
| 통풍관 직경 | 200 밀리미터 | |
| 기압 | 8.8kPa | |
| 설치 | 상한 (최고 2까지 각도 굴곡)에 연결될 수 있게, 최대 20은' 운영합니다 | |

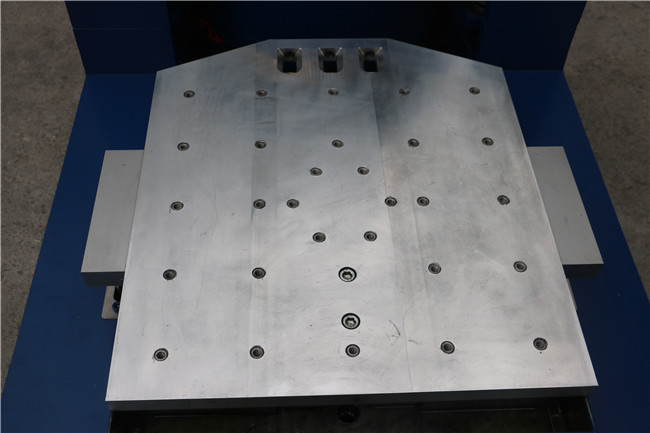

| 수평 미끄럼 표 | ||
| 차원 | 600x600 밀리미터 | |
| 두께 | 45 밀리미터 | |
| 주파수 Ｌ 이미트 | 2,000 Hz | |
| 이펙트아이브 Ｍ 궁둥이 | 54 킬로그램 | |
|
기록 : 1. 고압 유막 태도는 더 좋은 균일성을 위해 사용됩니다. |
||
| 진동 조절 장치와 가속도계 | ||
| 진동 조절 장치 | 싸인, 임의, 충격과 셀프 측정과 진동 조절 장치. | |
| 가속도계 | 100mV/g, 범위 : Freq로 일한 50g. 다음 1-10kHz, 중량 : 10ft 로우 노이즈 케이블로, 11 그램 | |
| 다른 지원된 함수 / 부속물 | ||
| 환경 챔버 | 지원받습니다 | |
| 모바일 장치 | 주문형입니다 | |
| 절연 보드 | 주문형입니다 | |
| 정착물 | 주문형입니다 | |
| 시스템의 작업 환경 | ||
| 온도 범위 | 0-40C | |
| 습도 범위 | 0~90%, 비결노 상태 | |
| 동력 요건 | 380V/3ph/50Hz, 40kVA | |
| 압축 공기 압력 | 0.6 Mpa | |
상술
| 이름 | 실험실 테스팅을 위한 자동차 배터리 EN50604 IEC62133 UN38.3 진동 테스트 벤치 | ||||||||
| 모델 | 평가된 싸인 힘 (N) | 평가된 막힘 (N) | 주파수 범위 (Hz) | 평가된 가속 (m/s2) | 평가된 속도(m/s) | 평가된 치환 (p-p) 밀리미터 | 맥스. 로딩 (Kg) | 가동 코일 (Kg) | 가동 코일 (밀리미터)의 차원 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
