애플리케이션

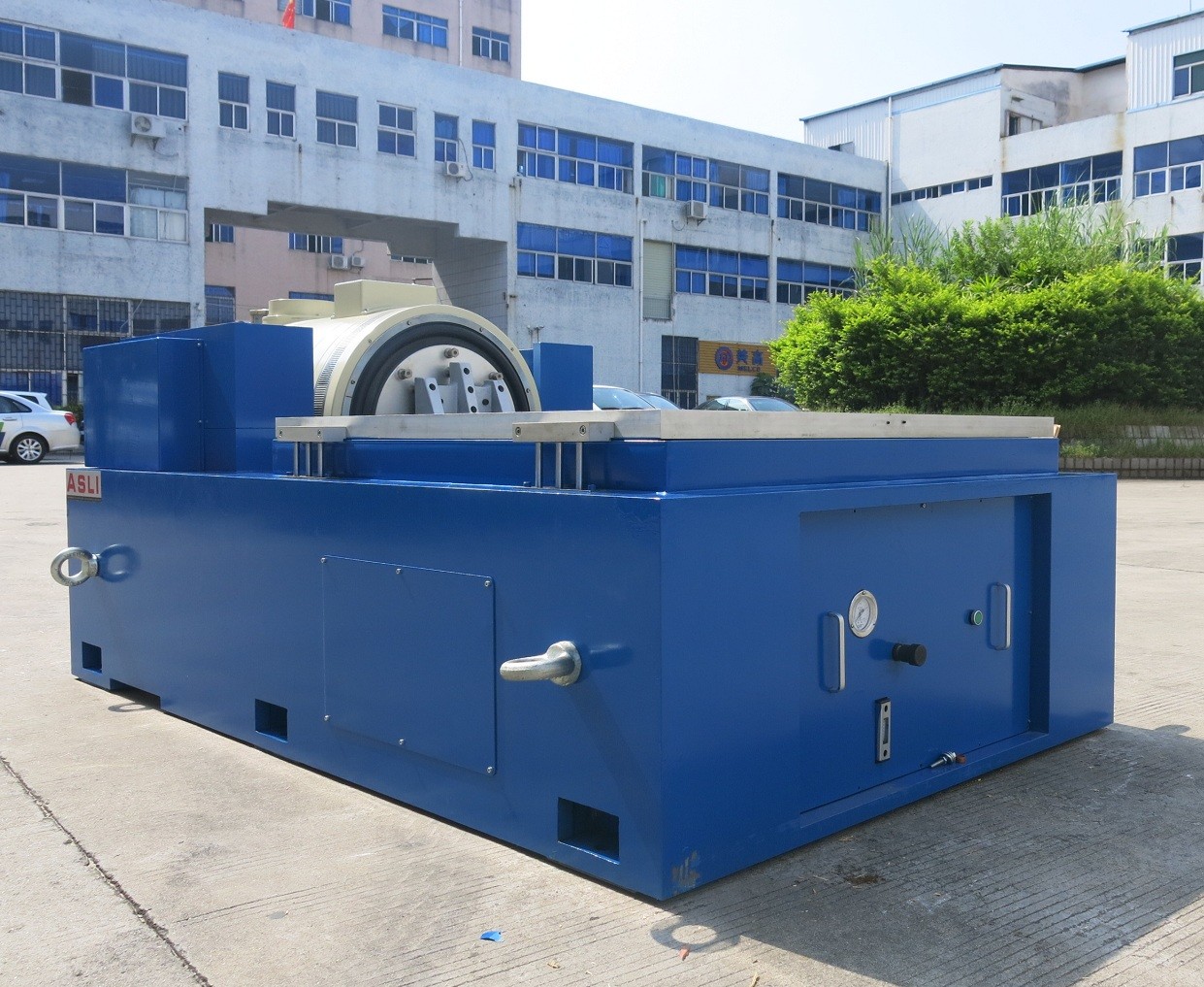

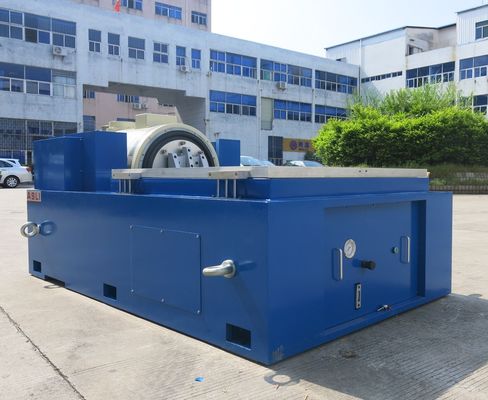

고주파 진동 셰이커는 '이중 자기 회로 구조', '자체 생성 스켈레톤 액션 서클', '공수 지원'및 '롤러 베어링 및 선형 안내', '트러니언 격리'첨단 현대 기술 및 특수 기술을 채택하여 완성 할 수 있습니다. X, Y, Z 3축 사인파형 진동 테스트 및 광대역 랜덤 진동 테스트에서 클래식(하프 사인) 펄스 및 충격 응답 스펙트럼 테스트에 의해 완료됩니다.국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
(1) 정격 힘: 사인 힘10000N;임의의 힘 10000N;충격력 20000N;
(2) 주파수 범위: 3Hz ~ 3000Hz, 고정 주파수, 앞뒤로 스윕, 사인, 무작위, 충격
(3) 스위프 주파수 모드: 선형, 대수, 앞뒤로 스위프, 고정 주파수
(4) 스위프 주파수 시간: 1 ~ 32767
(5) 스위프 주파수 시간: 고정 주파수/단일 1-3600분, 스위프 주파수 곡선을 표시할 수 있습니다.
(6) 최대.가속도1000m/s2 (무부하)
(7) 최대.속도: 1.8/s
(8) 최대.변위: 51mmp-p(무부하), 이중 피크
(9) 충격 변위: 51mm
(10) 움직이는 코일의 무게: 14kg
(12) 진동파: 사인파, 랜덤파, 충격파
(13) 가동 코일의 직경: Φ240 mm
(14) 진동 시스템 치수: W1060xH750xD845mm
(15) 진동 시스템 무게: 960KG

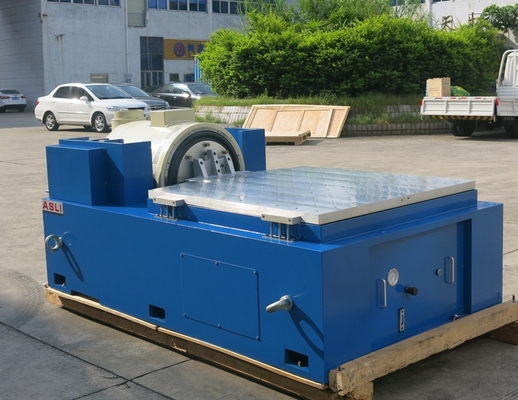

(16) 600mm*600mm 수직 확장기 및 600*600mm 수평 슬립 테이블
기술적인 매개변수:
| 이름 | 포장용 진동대/자동차 부품용 진동대 시험기 | ||||||||
| 모델 | 정격 사인력(N) | 정격 랜덤 힘(N) | 주파수 범위(Hz) | 정격 가속도(m/s2) | 정격 속도(m/s) | 정격 변위(pp)mm | 최대로딩(Kg) | 움직이는 코일 (Kg) | 무빙코일 치수(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) 진동 발생기 1 세트
(2) 진동 컨트롤러 1 세트
(3) 통신 연결 챔버 1 set
(4) DA-10 파워앰프 1세트
(5) 여자 전원 1 pc
(7) 드라이버 소프트웨어 1세트
(8) 냉각 시스템 1세트
(9) 산업용 컴퓨터 1대
(10) 컬러 프린터 1세트(옵션)
(11) 가속도 센서(출력 라인 포함) 1 pc
(12) Vibration Fixture 1 set (옵션, 테스트 샘플에 따름
디지털 진동 컨트롤러
진동 컨트롤러는 당사의 최신 디자인입니다.
국제 선진 분산 시스템을 채택한
아키텍처이며 핵심은 최신 TMS320 시리즈입니다.
TI의 32비트 부동 소수점 고속 프로세서
회사.테스트 보고서는 자동으로 생성됩니다.
마이크로 소프트 워드.테스트 중 또는 테스트 후,
테스트 보고서를 편집한 다음 생성할 수 있습니다.
자동 또는 수동.
