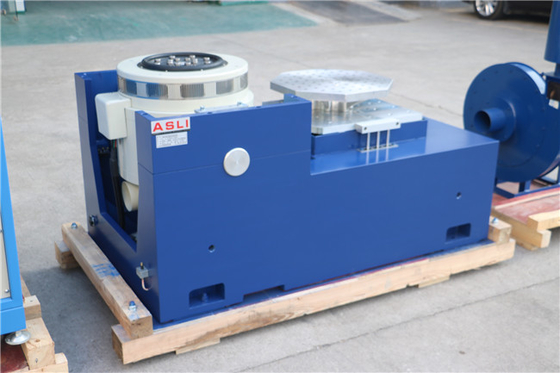

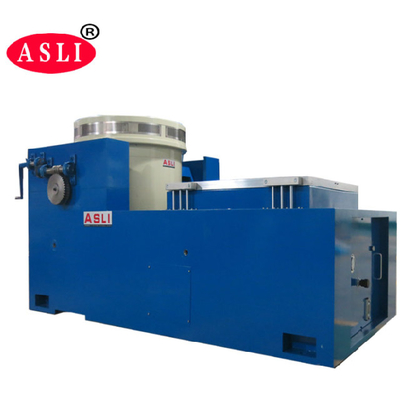

사인 스윕, 반 사인 충격 및 무작위 진동 테스트를 위한 전기역학적 진동 셰이커
흔들리는 테이블 구성:
DC에서 최대 3k까지 진동 셰이커 제어 주파수 범위Hz이며 사인파, 랜덤 및 과도 여기 테스트뿐만 아니라 고가속 충격 테스트에 적합합니다.
교체 가능하고 가벼운 전기자 – 테스트 중인 장치의 크기에 따라 장착 표면을 조정하기 위해 동일한 셰이커에 다른 전기자를 장착할 수 있으므로 적응성을 경제적으로 높입니다.
애플리케이션
고주파 진동 셰이커는 '이중 자기 회로 구조', '자체 생성 스켈레톤 액션 서클', '공수 지원' 및 '롤러 베어링 및 선형 가이드', '트러니언 격리' 첨단 현대 기술 및 특수 기술을 채택하여 완성할 수 있습니다. X, Y, Z 3축 사인파 진동 테스트 및 광대역 랜덤 진동 테스트에서 기존(하프 사인) 펄스 및 충격 응답 스펙트럼 테스트로 완료됩니다.국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
(1) 정격 힘: 사인 힘 6000N;임의의 힘 6000N;충격력 12000N;
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 앞뒤로 스윕, 사인, 랜덤, 충격
(3) 스위프 주파수 모드: 선형, 대수, 앞뒤로 스위프, 고정 주파수
(4) 스위프 주파수 시간: 1 ~ 32767
(5) 스위프 주파수 시간: 고정 주파수/단일 1-3600분, 스위프 주파수 곡선을 표시할 수 있습니다.
(6) 최대.가속도 1000m/s2(무부하)
(7) 최대 하중 180Kg
(8) 최대.변위: 25mm pp(무부하), 이중 피크
(9) 충격 변위: 25mm
(10) 움직이는 코일의 무게: 6.5kg
(11) 진동 방향: 수직
(12) 진동파: 사인파, 랜덤파, 충격파
(13) 가동 코일의 직경: Φ230 mm
(14) 진동 시스템 치수(mm): W850xH750xD550mm
(15) 진동 시스템 중량: 590kg

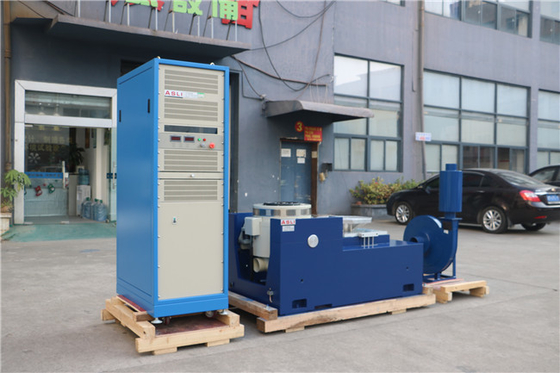

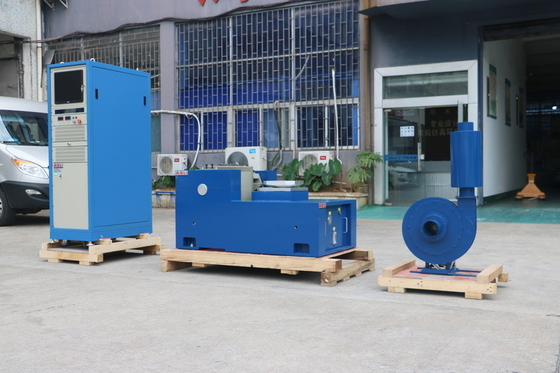

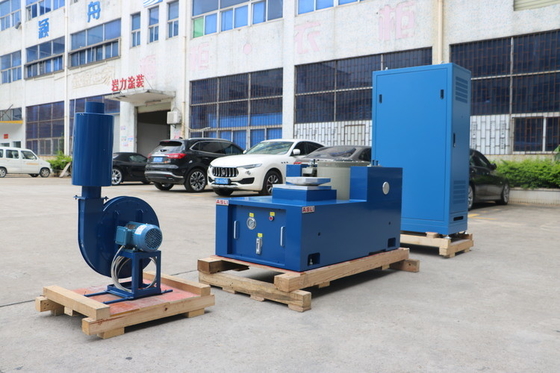

2-2 진동 부품 상세
(1) 진동 발생기 1세트
(2) 진동 컨트롤러 1 세트
(3) 통신 연결 챔버 1 set
(4) DA-6 파워앰프 1세트
(5) 여자 전원 1 pc
(7) 드라이버 소프트웨어 1세트
(8) 냉각 시스템 1세트
(9) 산업용 컴퓨터 1대
기술적인 매개변수:
| 이름 | 포장용 진동대/자동차 부품용 진동대 시험기 | ||||||||
| 모델 | 정격 사인력(N) | 정격 랜덤 힘(N) | 주파수 범위(Hz) | 정격 가속도(m/s2) | 정격 속도(m/s) | 정격 변위(pp)mm | 최대로딩(Kg) | 움직이는 코일 (Kg) | 무빙코일 치수(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
