셀 및 배터리의 진동 테스트를 위한 전기 역학 쉐이커 테이블 SAE J2464
시스템 힘 등급
진동 시스템은 일반적으로 다음과 같이 표기되는 출력 힘 등급을 가지고 있습니다.
시노스 힘: lbs (kN) pk
무작위 힘: lbs (kN) rms
충격 힘: lbs (kN) pk
명시된 무작위 힘 등급은 주어진 주파수 범위 (일반적으로 5 Hz ∼ 2,000 Hz) 에서 특정 스펙트럼 모양 (일반적으로 평평한) 과 쉐이커에 대한 특정 최소 질량 부하를 가정합니다.이 조건이 테스트 요구 사항과 다르면이 출력 힘 등급은 F = M*A*1에서 힘 (F) 매개 변수에 대한 출발점을 제공합니다.3

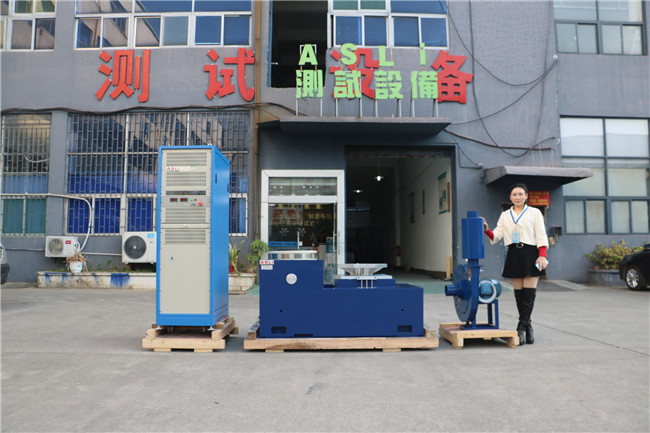

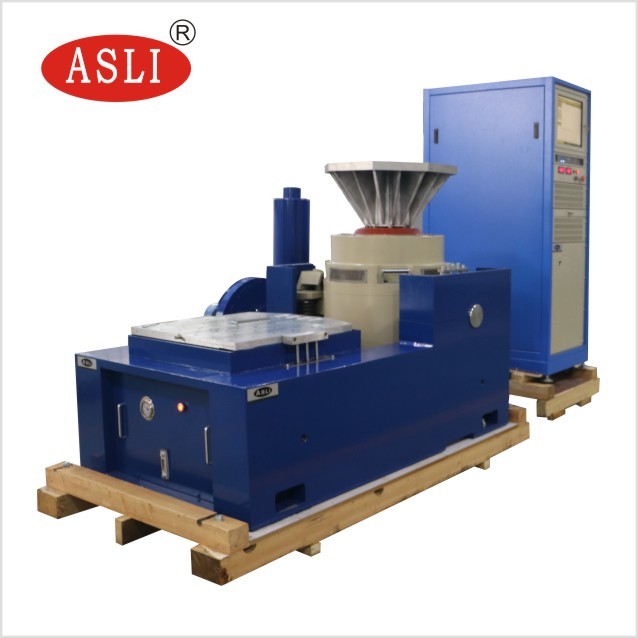

시험 시스템 구성

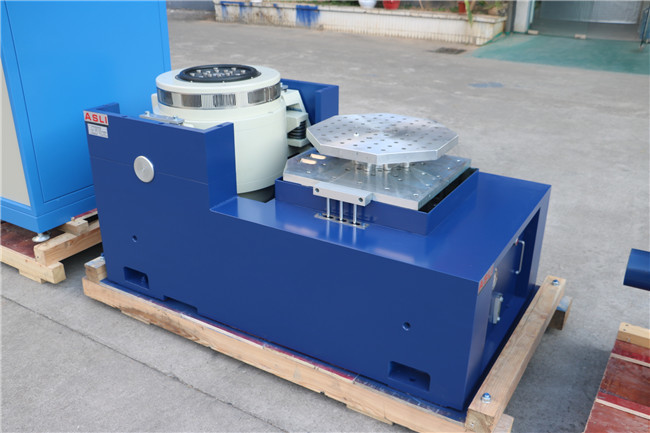

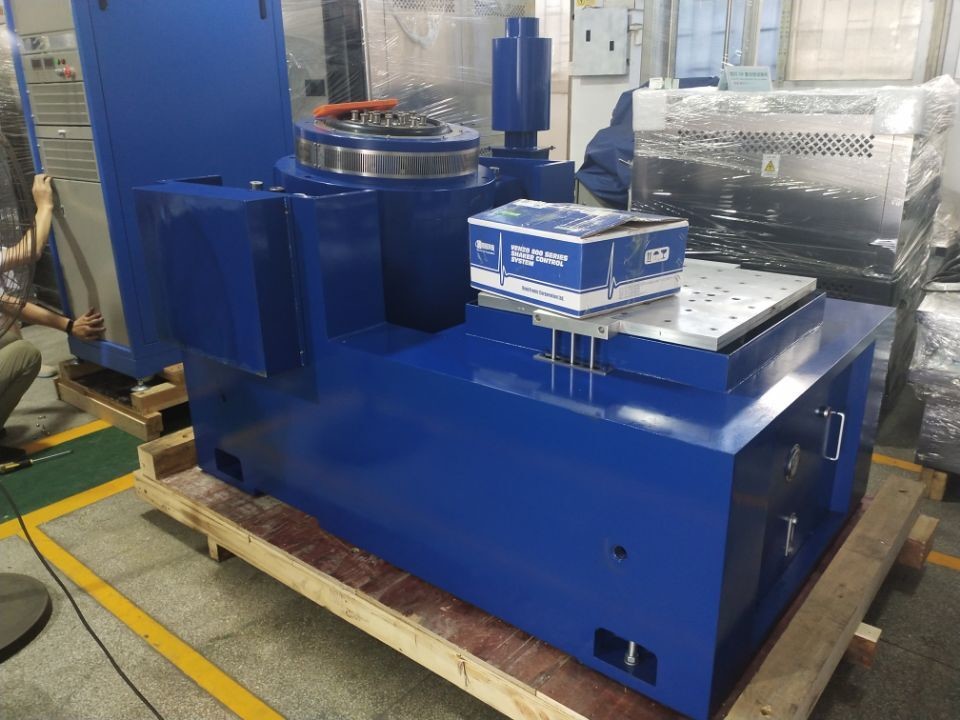

1. 한 조각 수평 진동 발전기

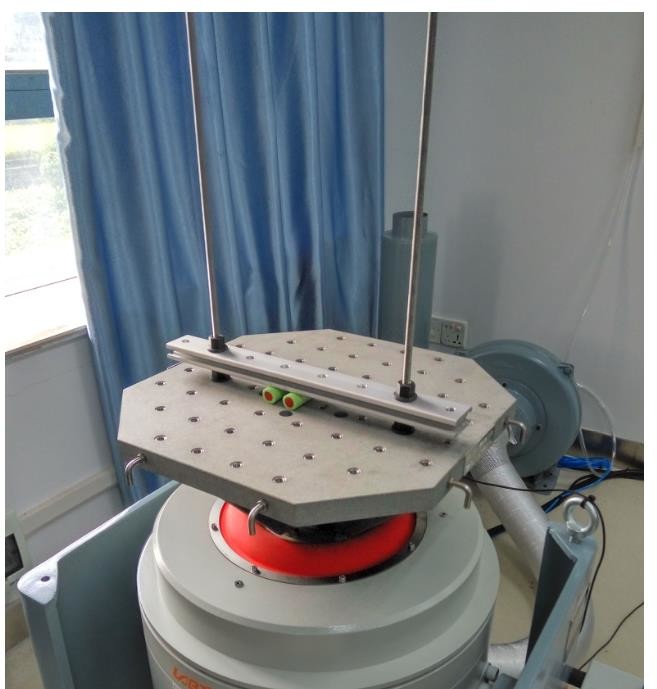

2수직 확장 테이블
3- 냉각 팬 소음 차단기
4디지털 스위치 전력 증폭기
5다기능 진동 제어 측정 장치.
사양
| 이름 | 자동차 배터리 EN50604 IEC62133 UN38.3 실험실 테스트용 진동 테스트 벤치 | ||||||||
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 등급 속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 스필 (Kg) | 이동 코일의 크기 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
세포와 배터리의 진동 테스트에 대한 전자 역학 쉐이커 테이블에 대한 더 많은 정보를 필요로하는 경우 SAE J2464, 문의하면 자유롭게 보내십시오.
