600kg 정격 힘을 가진 전자기 쉐이커 테스트 장비 IEC61373 진동 테스트 충족
해당 표준:
ISTA, GB, GJB, JIS, MIL-STD, DIN, ISO, ASTM, IEC, BS 등
주요 응용 분야:
응용 프로그램

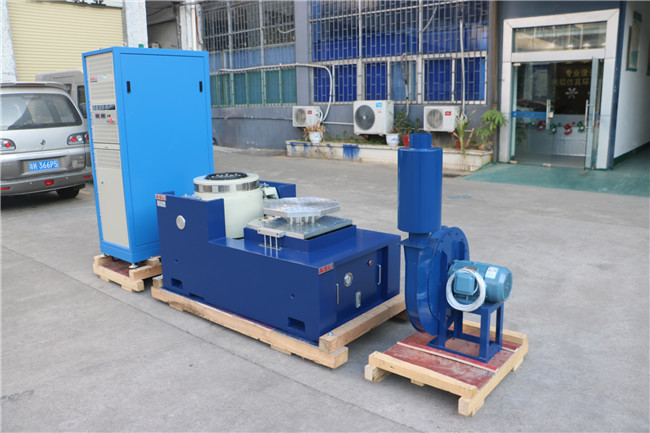

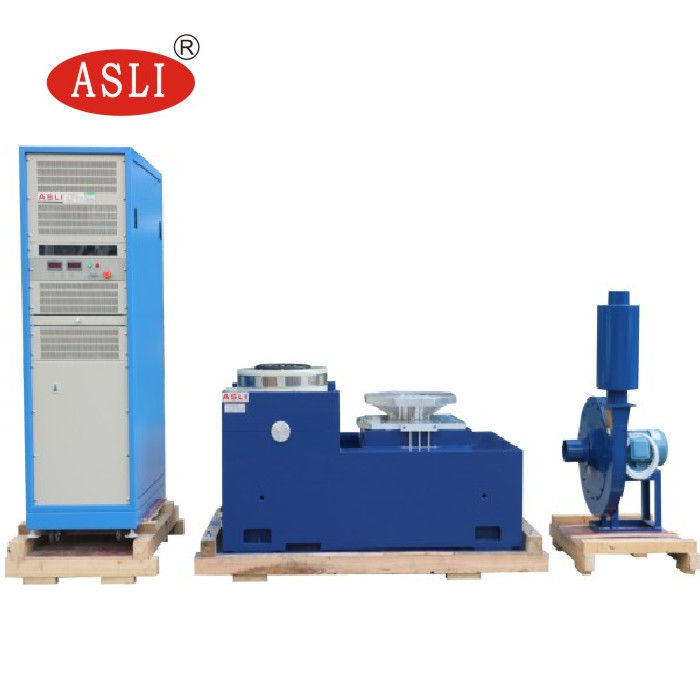

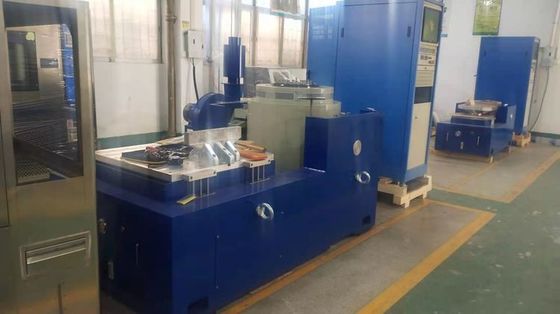

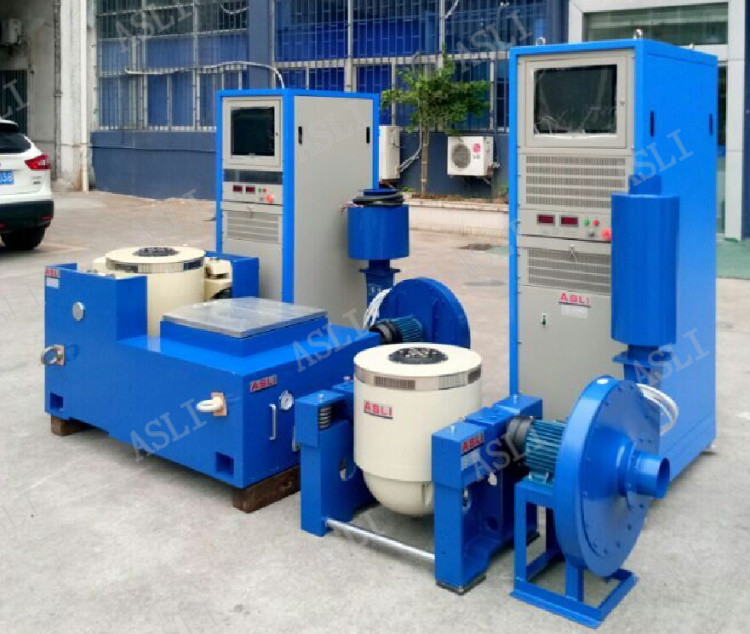

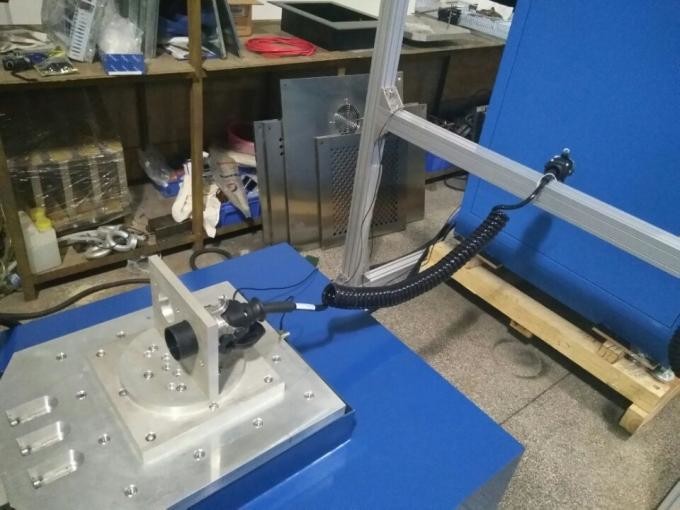

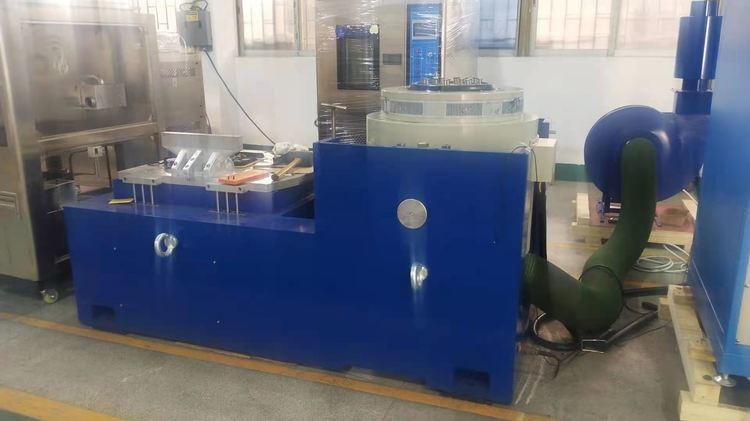

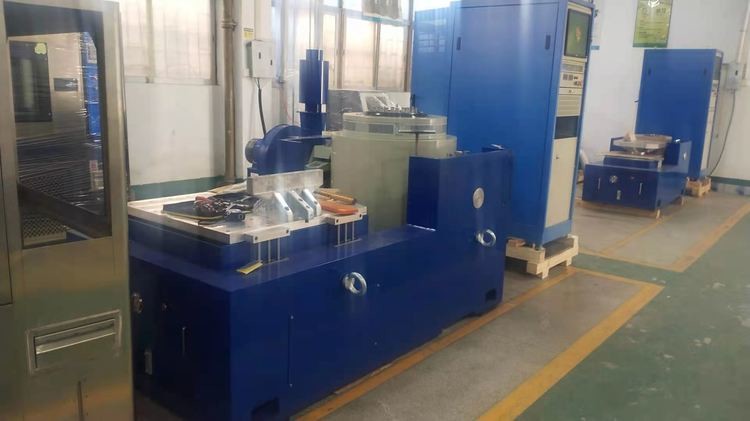

고주파 진동 쉐이커는 '이중 자기 회로 구조', '자가 생성 골격 작용 원', '공중 지원' 및 '롤러 베어링 및 선형 가이드', '트러니언 절연' 첨단 현대 기술 및 특수 기술을 채택하여 X, Y, Z 3축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트를 완료할 수 있으며, 고전적인 (반 - 사인) 펄스 및 충격 응답 스펙트럼 테스트를 완료할 수 있습니다. 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
(1) 정격 힘: 사인 힘 6000N; 랜덤 힘 6000N; 충격력 12000N;
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 왕복 스윕, 사인, 랜덤, 충격
(3) 스윕 주파수 모드: 선형, 로그, 왕복 스윕, 고정 주파수
(4) 스윕 주파수 횟수: 1 ~ 32767
(5) 스윕 주파수 시간: 고정 주파수/단일 1-3600분, 스윕 주파수 곡선을 표시할 수 있습니다.
(6) 최대 가속도 1000m/s2 (무부하)
(7) 최대 부하 180Kg
(8) 최대 변위: 25mm p-p (무부하), 이중 피크
(9) 충격 변위: 25 mm
(10) 이동 코일의 무게: 6.5kg
(11) 진동 방향: 수직
(12) 진동 파형: 사인, 랜덤, 충격
(13) 이동 코일의 직경: Φ230 mm
(14) 진동 시스템 치수(mm): W850xH750xD550mm
(15) 진동 시스템 무게: 590kg
2-2 진동 구성 요소 세부 정보
(1) 진동 발생기 1 세트
(2) 진동 컨트롤러 1 세트
(3) 통신 연결 챔버 1 세트
(4) DA-6 전력 증폭기 1 세트
(5) 여기 전원 1 pc
(7) 드라이버 소프트웨어 1 세트
(8) 냉각 시스템 1 세트
(9) 산업용 컴퓨터 1 세트
기술 매개변수:
| 이름 | 자동차 부품용 포장 진동 테이블/진동 테이블 테스터 | ||||||||
| 모델 | 정격 사인 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s2) | 정격 속도(m/s) | 정격 변위 (p-p)mm | 최대 부하 (Kg) | 이동 코일 (Kg) | 이동 코일의 치수 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
