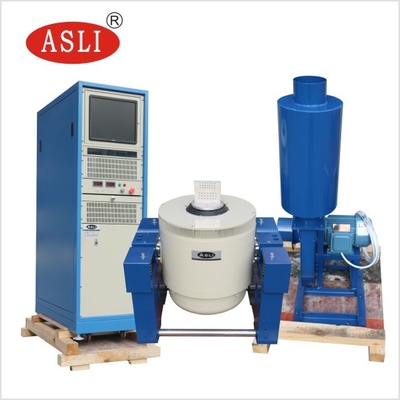

운송 시뮬레이션 고주파 전자 역학형 진동 검사기
진동 테스트 시스템은 주로 제품 진동 및 충격 환경 테스트, 환경 스트레스 스크린 테스트, 신뢰성 테스트에 사용됩니다.
전자기 진동 검사기 배터리와 관련된 표준 설계 테스트, 시뮬레이션에 따라 배터리의 진동 테스트의 특정 조건 하에서배터리 또는 배터리 팩이 진동 테이블에 고정되어 있습니다., 정해진 주파수, 가속 및 이동 모드에 따라 배터리 샘플 진동 세 가지 서로 수직 방향 측정 배터리는 누출되지 않아야합니다.용기를 잃지 마부러지지 않고, 불이나 폭발도 없습니다.
적용 범위의 진동 테스트는 회로 보드, 배터리, 비행기, 선박, 로켓, 미사일, 자동차 및 가전 및 기타 산업 제품에서 매우 넓습니다.
기술 매개 변수:
모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
시험 표준:
GB/T 31486-2015
UL 1642:2012 < 리?? 배터리 표준>
UL 2054: 2012 < 가정용 및 상업용 배터리>
UN38.3 ((2012)
IEC62133-2:2017 < 휴대용 밀폐된 2차 전지의 안전 요구 사항 및 휴대용 애플리케이션에 사용되도록 그것으로부터 제조된 배터리의 안전 요구 사항 - 2부: 리?? 시스템>
IEC 62281: 2004
IEC 60086:2007
