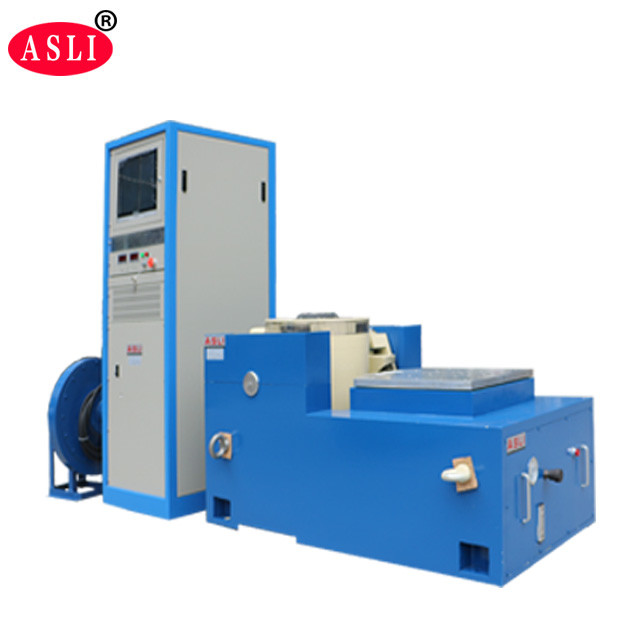

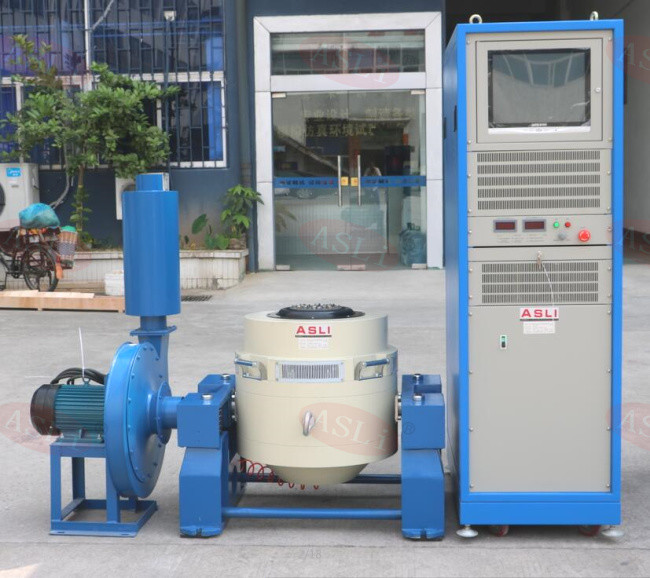

제품 신뢰성을 위한 공냉식 높은 가속도 전기 동적 셰이커 테스트 시스템
애플리케이션:
우리는 전기역학적 고주파 진동 시험기/고주파 진동 피로 시험기 시리즈 제품을 제조하고 있으며 '이중 자기 회로 구조', '자기 생성 뼈대 동작 원', '공중 지지대' 및 '롤러 베어링 및 선형 안내', '트러니언 절연' 첨단 현대 기술 및 특수 기술을 채택하고 X,Y,Z 3축 정현파 진동 테스트 및 광대역 무작위 진동 테스트로 완료할 수 있으며 클래식(반사인, 사다리꼴, 톱니파) 펄스 및 충격 반응 스펙트럼 테스트. 이 제품은 국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
고주파 진동 피로 시험기 특징:
1. 더 높은 단계의 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
2. 2개의 자기 회로, 자속 누설이 낮고 구조가 컴팩트하며 합리적입니다.
3. 로커 로드 롤러 베어링 직선형 및 수입 지향형 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 전용 트러니온 격리 파운데이션, 모바일 편의시설 설치.
5. 첨단 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계로 냉각 효과가 향상되었습니다.
7. 베어링 작은 풍선의 정적 강성, 동적 강성, 진동 테이블 용량 증가, 저주파 성능 향상.
전기역학적 고주파 진동 시험기 기술 매개변수:
| 모델 |
정격 사인 힘(N) |
무작위 등급 힘(N) |
빈도 범위(Hz) |
정격 가속도(m/s2) | 정격속도(m/s) |
정격 변위 (pp)mm |
최대. 하중(Kg) | 이동코일(Kg) |
차원 이동 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

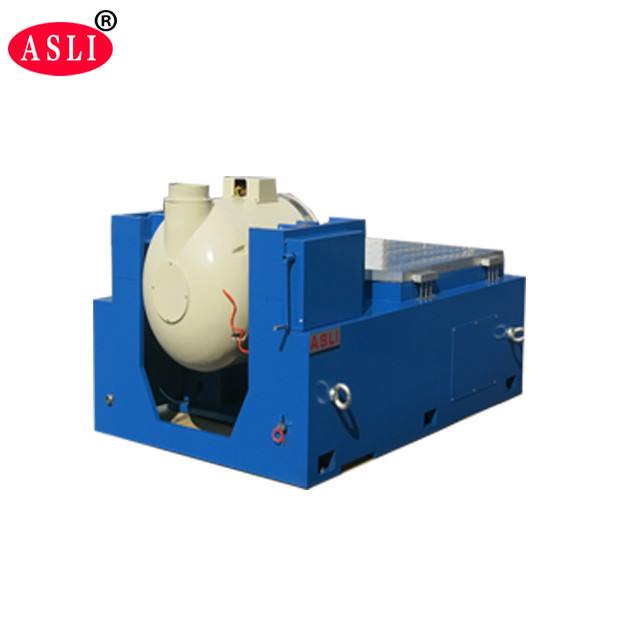

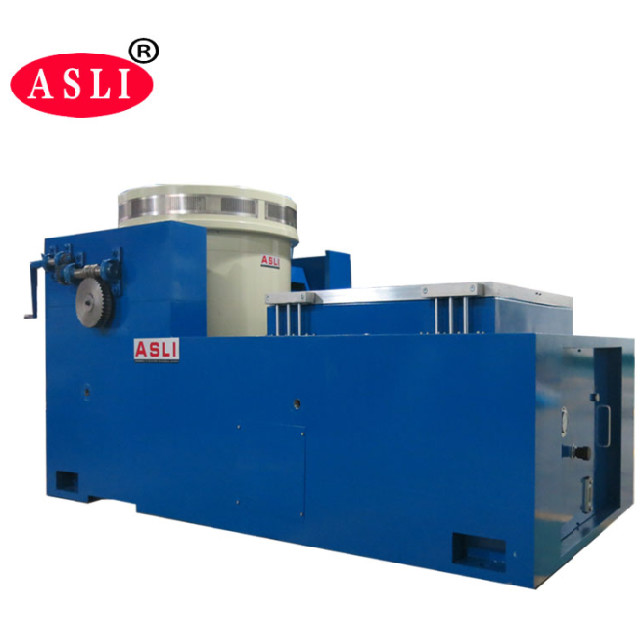

수평 스탠드 기능:
1. 작은 로딩 벤치 내에서 더 높은 가속도와 작동 빈도를 실현하고 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
2. 수평 벤치와 진동 벤치는 일체형으로 구조가 완벽하고 설치 및 조정이 편리합니다.
3. 정압 트랙, V자형, 경사 저항 및 바이어스 하중 저항 능력을 갖추고 있습니다.
내장형 오일 펌프, 구조가 좋고 작동이 쉽습니다.
수평 확장기의 기술 매개변수:
| 모델 | 벤치 크기(mm) | 주파수 범위(Hz) | 움직이는 부품의 무게(kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직 확장 벤치 기능:
VT 수직 확장 벤치 및 특정 클램프, 정밀 계산, 정교한 디자인, 완벽한 구조, 고품질 소재에 따라 고객이 최고의 성능을 얻을 수 있도록 보장합니다.
그리고 솜씨.
수직 확장기의 기술 매개변수:
| 모델 | 체중(kg) | 최대. 주파수(Hz) | 벤치 크기 |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (원형벤치) | 220 | 350 | Φ1200 |
친척들에게 문의사항이 있으시면전기 역학 고주파 기계 시험기 진동 피로 시험기, 저에게 연락 주시기 바랍니다.
