ISTA 1A, IEC 및 GJB 150.25 표준 소형 진동 3축 진동 테이블 고주파
| 모델 |
정격 사인 힘(N) |
정격 랜덤 힘(N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도 (m/s) |
정격변위(p-p)mm 최대 적재 (Kg) |
가동 코일 (Kg) | 치수 |
가동 코일 (mm) ES-3 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 1100 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 1100 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 1100 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 1100 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 1100 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 1100 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 1100 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 | 수직 익스팬더의 기술 매개변수 |

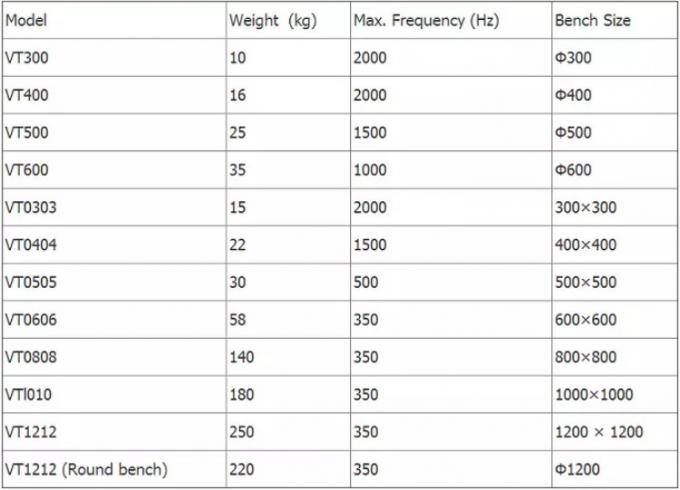

수평 익스팬더의 기술 매개변수:
실험실 고가속도 고주파 시험 장비 사양
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적입니다.
3. 로커 로드 롤러 베어링은 직선형이며 수입 지향 복합 바디 강성 방향, 편심 하중 용량.
4. 호르몬 사용에 특화된 트러니언 격리 기초, 이동 편의성 설치.
5. 동적 원의 높은 신뢰성을 보장하기 위해 시스템 주변의 첨단 기술 이동.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 베어링의 정적 강성, 동적 강성 작은 풍선, 진동 테이블 베어링 용량 증가, 저주파 성능 향상.

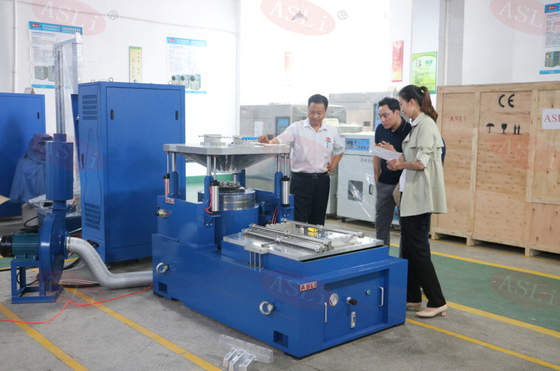

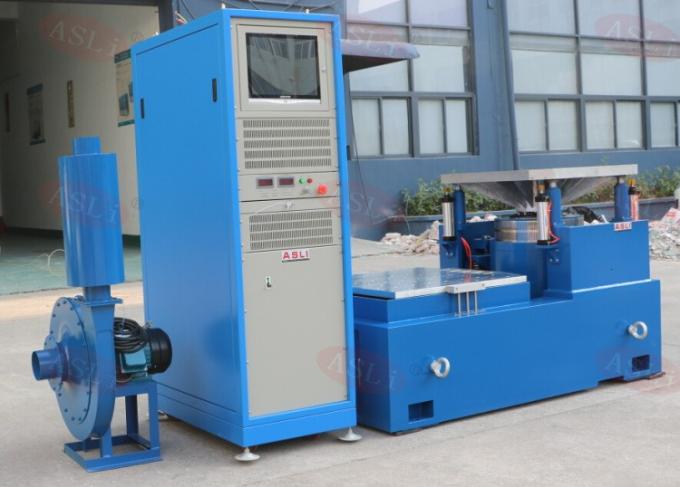

상세 이미지
