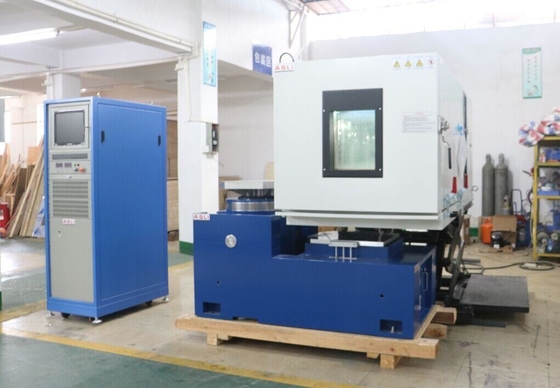

ASTM ISO 삼축 고주파 진동 검사기/X+Y+Z 진동 테스트 벤치
디지털 스위치 전력 증폭기
이 시스템은 시누소이드 펄스 너비 변형을 가진 디지털 전력 증폭기를 사용합니다. 작동 원리는: IGBT FET의 고주파 스위치 기능을 사용하여,컨트롤러의 저전압 신호 입력이 디지털 회로에 의해 증폭되고 원래 신호로 복원됩니다., 그 다음 진동 테이블의 움직이는 코일에 출력 전기 진동을 촉진하기 위해.
지능형 고전압 전력 증폭기의 주요 구성 요소는: 전면 제어, 전력 증폭 모듈, 보호 회로, 전원 공급 부품 및 전기 캐비닛입니다.시스템은 높은 전압과 작은 전류 출력 형태를 채택, 이는 전송 도중 전력 손실을 줄이고 효과적이고 합리적인 임피던스 매칭을 달성합니다.
| 시누오이드 추진력 | 300kgf |
| 무작위 추진력 | 300kgf rms |
| 충격 추진력 | 600kgf |
| 주파수 범위 | 5~2800Hz |
| 연속적인 이동 | 250.4mm |
| 최대 속도 | 1.8m/s |
| 스위칭 전력 증폭기 | |
| 증폭기 출력 | 3.5kVA |
| 신호와 소음 비율 | > 65dB |
| IF 이득 | ≥ 80 |
| 전체 하모닉 왜곡(등급 출력) | DC (0.1Hz) 에서 500Hz까지 0.5% 미만; 500Hz에서 5000Hz까지 1.0% 미만 |
| 전력 증폭기주파수 반응 | DC (0.1Hz) ~ 4500Hz: ±3dB |
| 중간 시간실패 (MTBF) | >35,000시간 |

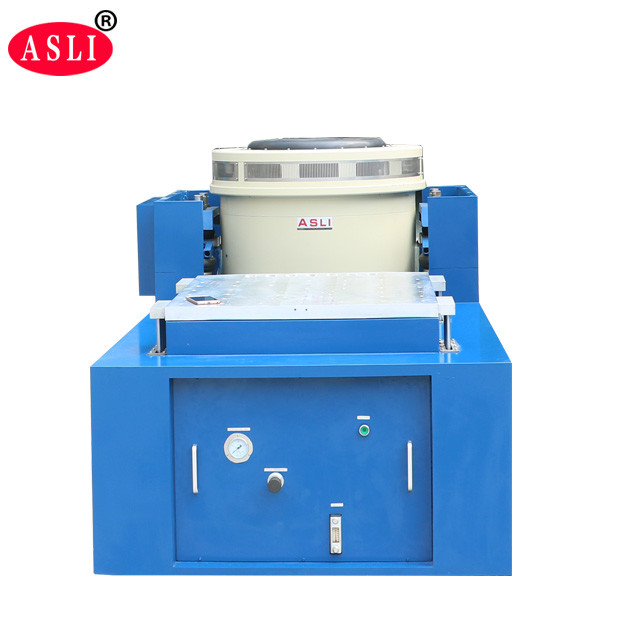

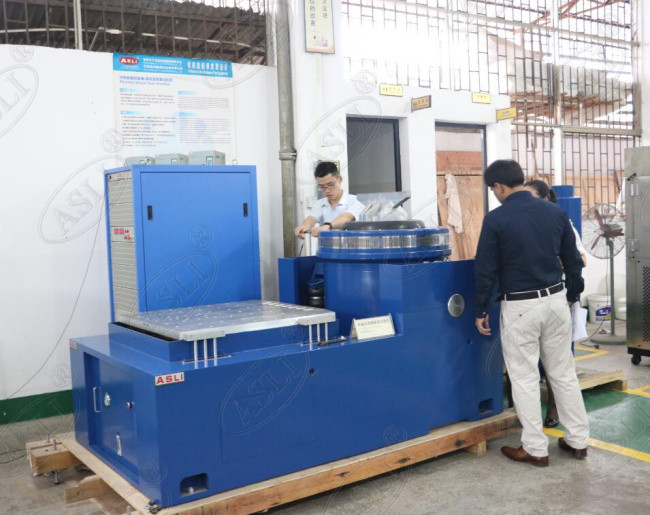

| 수직 확장 카운터 톱 | |
| 테이블 크기 | 600mm × 600mm |
| 상위 제한등급 주파수 | 시노스 2200Hz, 무작위 3500Hz |
| 카운터 웨이트 | 30kg |
| 카운터 톱 재료 | 알루미늄 합금 |
| 진동 조절기 | |
| 운영체제 | 윈도우 7 |
| 운영 인터페이스 | 중국어와 영어 인터페이스 |
| 소프트웨어 기능 | 시네스, 무작위, 클래식 쇼크, 공명 검색 및 거주자 |
궁금한 사항은 문의하면 됩니다. ^_^
