진동시험의 다른 유형이 무엇입니까?
수행된 전형적 기능 시험은 강한 힘 진동 (임의적이고 싸인)과 충격 진동과 고정된 토대와 프리-프리 형태 시험을 포함합니다.
저장을 위한 다운로드 문서 -- 여기를 클릭하세요 ----→vibration 시험 장비 ES-20.pdf
장비 값을 시험하는 교통 고주파 진동을 패키징하기
시험 요구사항 :
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
High Frequency Electromagnetic vibration tester completely according to the standard design battery related testing, simulation, under the certain condition of the vibration test of battery, the battery or battery pack is fixed on the vibration table, according to the prescribed frequency, acceleration and displacement mode along the battery sample vibration of three mutually perpendicular direction measured battery should not leak, don't lose heart, not broken, no fire and explosion.
기술적인 매개 변수 :
| 모델 |
평가된 싸인 힘 (N) |
평가된 임의 힘 (N) |
주파수 범위 (Hz) |
평가된 가속 (m/s2) | 평가된 속도(m/s) |
평가된 치환 (p-p) 밀리미터 |
맥스. 로딩 (Kg) | 코일(KG)를 이동하기 |
차원의 움직임 코일(MM) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
진동 시험 기계의 구성 :
팬, 하락 테이블, 수직 확장기를 냉각시키면서, 진동 테스트 벤치, 강국은 상술합니다
수평선상 입지는 특징을 이룹니다 :
더 높은 가속과 작동 주파수를 실현하고,에게 전체 기계 벤치의 부하 용량과 성능을 향상시킵니다 작은 로딩 벤치 이내에.
수평선상 벤치와 진동 벤치는 설치하기 위해 편익을 완벽 구조로 적분형이고 조정됩니다.
경사 반대자와 선입견 로딩 반대자의 능력으로, 정압 트랙, 브이자 형상.
짜맞춘 오일 펌프, 좋은 구조와 쉬운 작동.
수직 확대된 벤치 특징 :
고객을 보증하기 위한 VT 수직 확대된 벤치와 특정한 클램프, 정확성 계산되는, 정교한 의장은 합격품에 따라 최고의 성능 인수했습니다
특징 :
1. 더 높은 단계 굴대 동조 주파수로, 잘 설계된 동적 써클 골자.
2. 두 자기를 띤 회로, 자속누설 로우, 소형 구조와 합리적인 것.
3. 로커 로드 롤러베어링 일직선과 수입 향한 복합체 강성 향, 편심 하중량 내력.
4. 트러니언 차단 토대는 호르몬 사용, 모바일 편익의 설치에게 바쳤습니다.
5. 진보 기술은 그것에게 높은 신뢰도의 동적 정치권을 확보하기 위해 시스템의 주변을 돌아다닙니다.
6. 새로운 도관은 냉각 효과를 설계하고 강화합니다.
7. 진동 테이블 베어링 캐패시티를 올리는 정강성, 베어링 작은 풍선의 동강성이 저주파수 성능을 개선합니다.

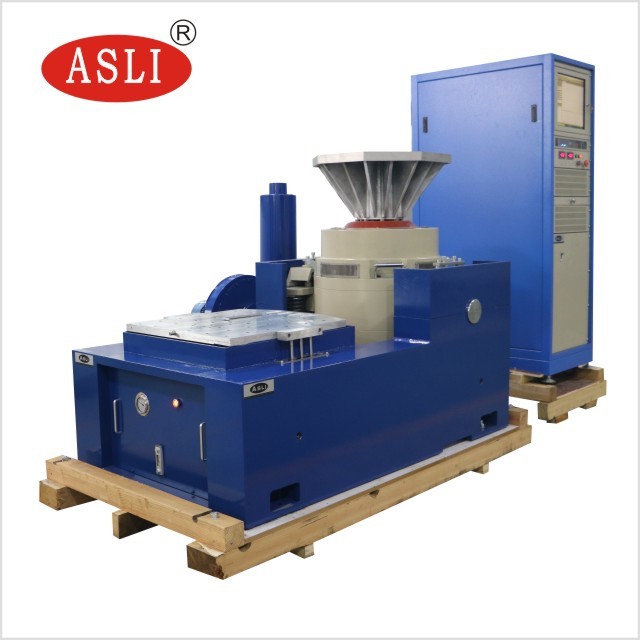

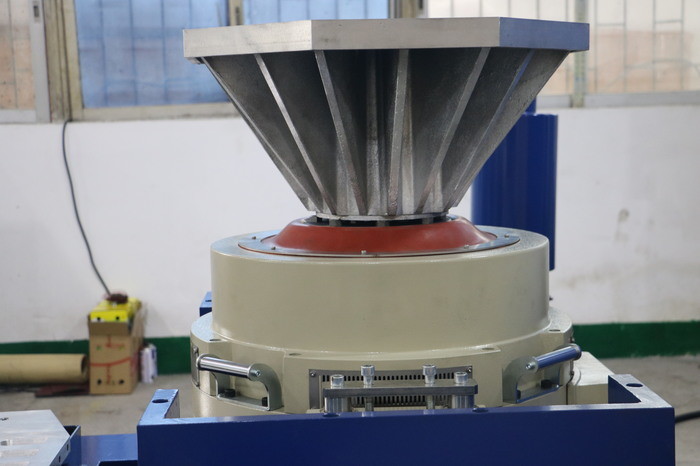

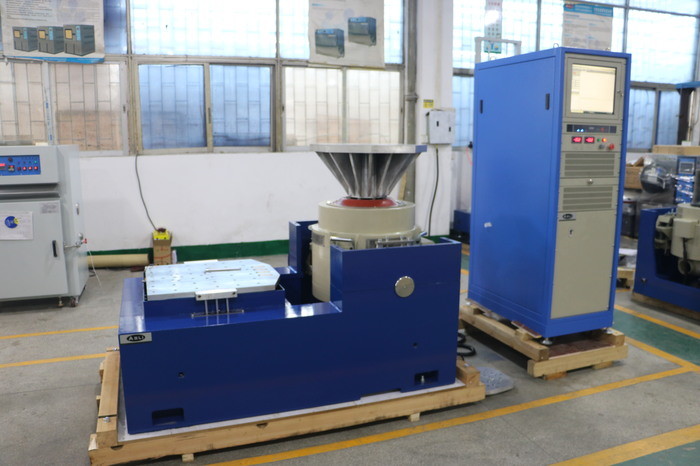

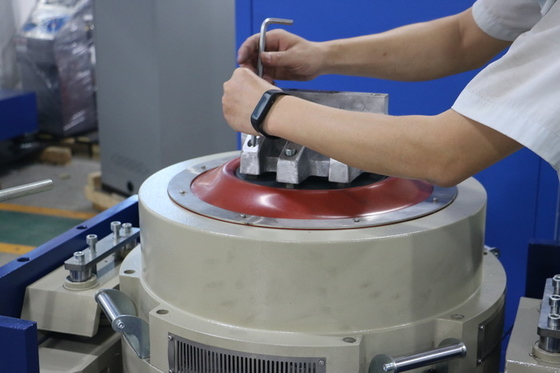

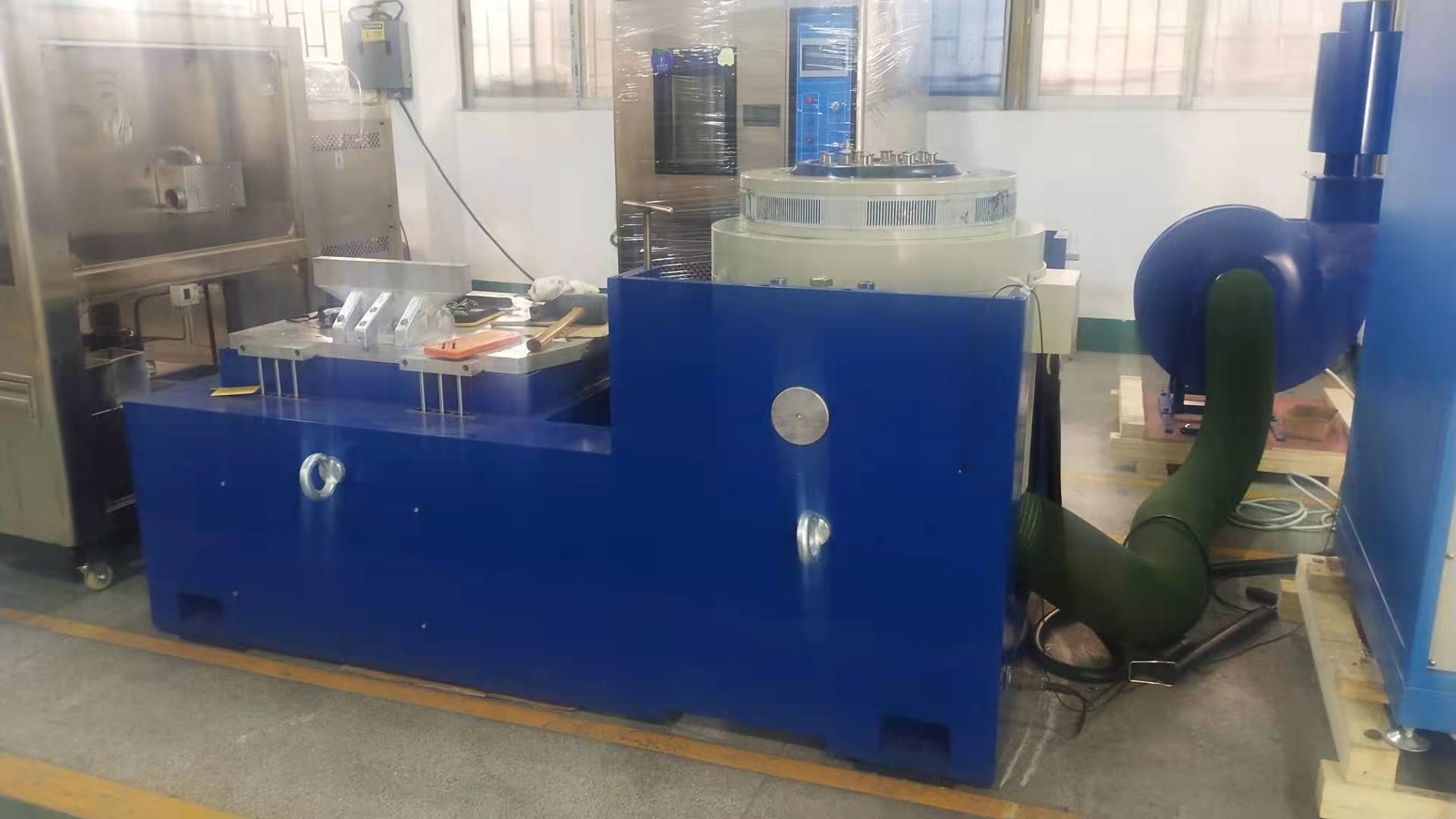

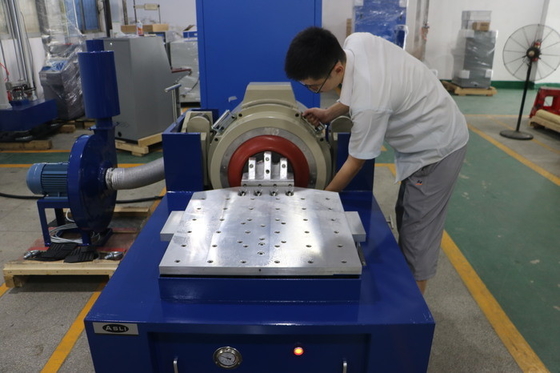

참고를 위한 사진 :
