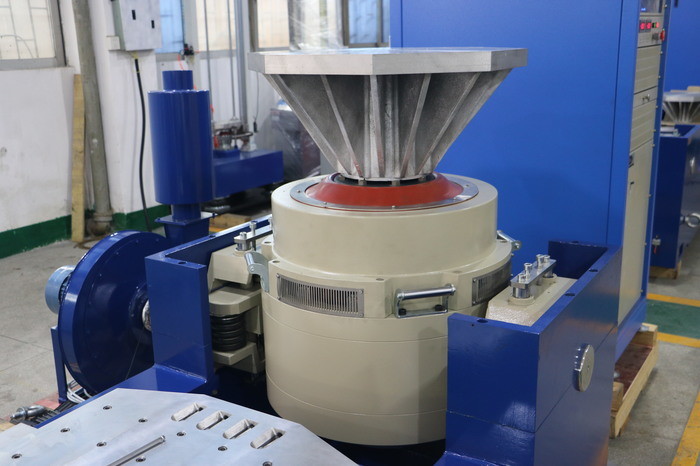

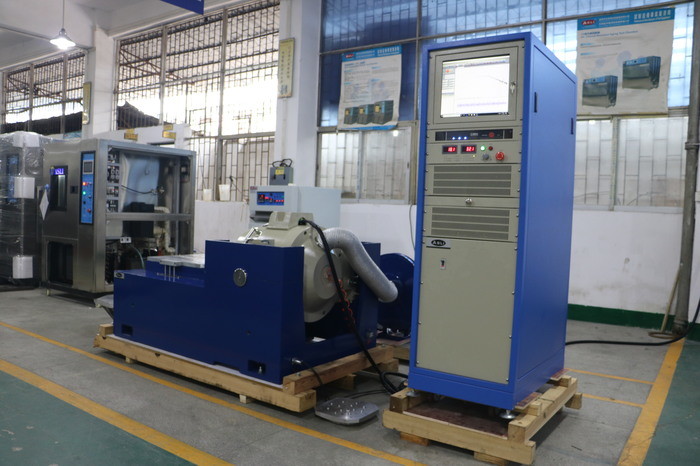

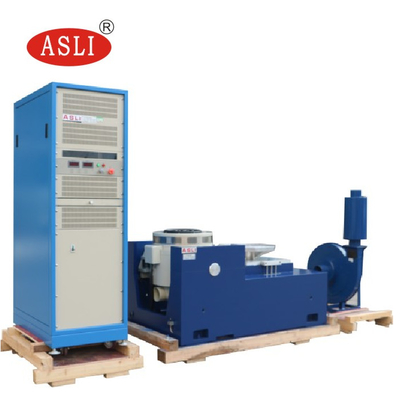

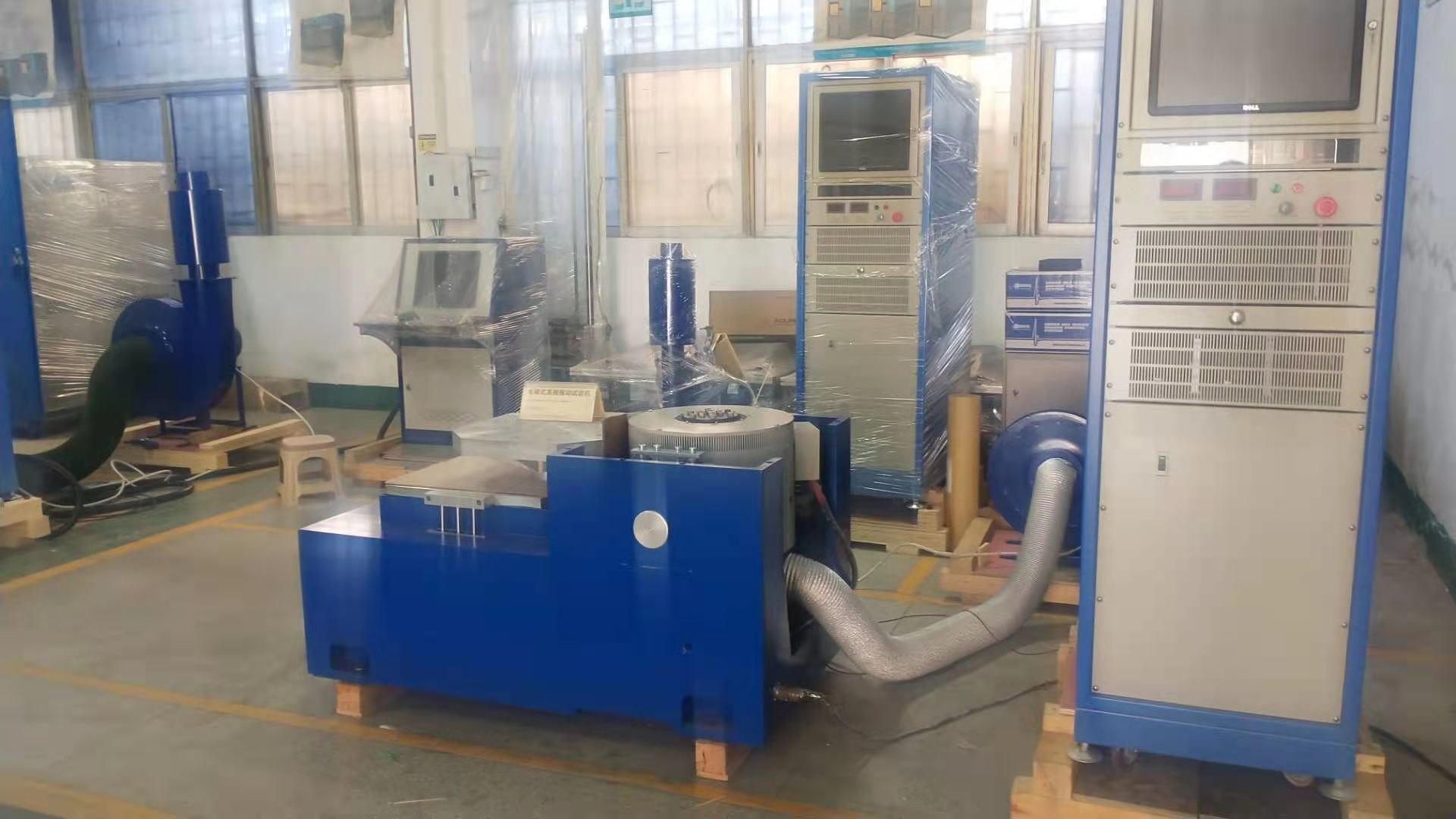

XYZ 3축 고주파 전기 역학 진동 진동 테스트 벤치
전기 역학 진동 쉐이커는 포장 및 운송 시뮬레이션, 기계 충격, 임무 프로필 및 다른 실제 상태 시뮬레이션에 대한 테스트 플랫폼을 제공합니다.가장 진보된 컨트롤러를 이용해서, 닫힌 루프 시스템은 전자, 자동차, 항공, 항공 등과 같은 산업의 제품에 실제 진동 조건을 정확하게 재생할 수 있습니다.
진동 시스템의 기술적 매개 변수
| 항목 | 설명 | |
|
힘 (최고) |
시노스 | 600Kg.f 최고 |
| 무작위 | 600kg.f r.m | |
| 충격 | 600Kg.f 최고 | |
| 주파수 범위 | 5~3500 Hz | |
| 최대 이동량 | (피크에서 피크) 51mm | |
| 최대 속도 | 1.8m/s | |
| 최대 가속 | 부하 없이 100G (980m/s2) | |
| 진동 방향 | 수직 및 수평 | |
| 장갑 디아미터 | 200mm | |
| 효과적 인 장갑 질량 | 6kg | |
| 테이블 나사 | 17×M10 | |
| 맥스유해물 | 30오케이g | |
| 자기 누출 | <10가우스 | |
| 축 진동 격리 주파수 | 2.5HZ | |
| 허용되는 특이한 모멘트 | > 300N.m | |
| 차원 | 1200mm*790mm*840mm (헤드 엑스펜더는 제외) | |
| 무게 | 1600kg (슬리프 테이블 제외) | |
특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 록 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.

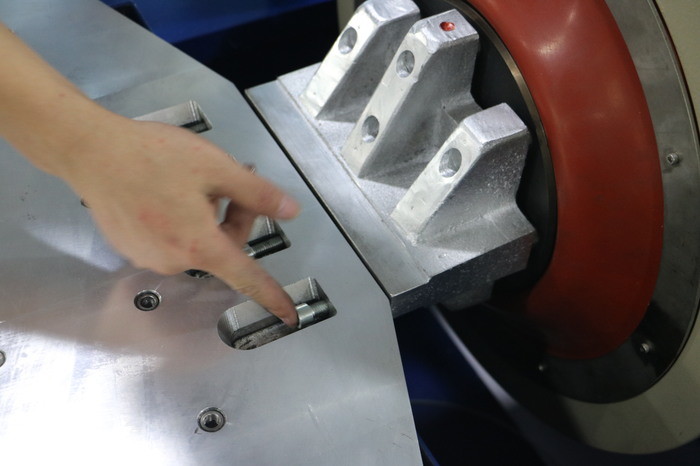

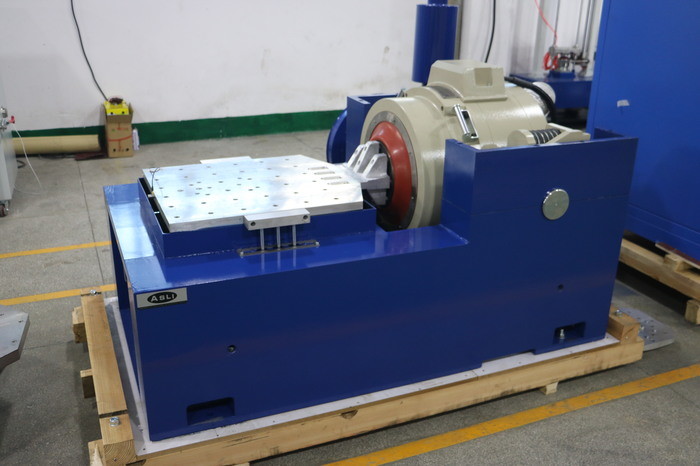

수평 확장기의 기술적 매개 변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5천원 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
