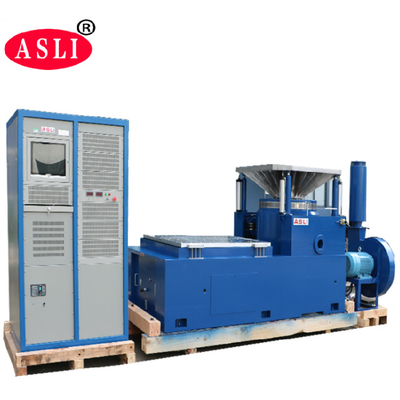

고주파 진동 시험기 / 수직 스카커 시스템은 IEC ISTA 밀리리터 STD 시험 표준에 신청합니다
애플리케이션
고주파 진동 시험기 / 수직 스카커 시스템은 채택된 IEC ISTA 밀리리터 STD 시험 표준에 신청하고 그 '지원'과 '롤러베어링과 선형 유도 ", 트러니언 고립이' 진보시킨 두배 자기를 띤 회로 구조 ", 자발적 골자 행동 정치권', '공수되 근대 기술과 특별 기술, 고전적 (절반 - 싸인에 의해 완료되기 위해, Ｚ 3축 씨누스 진동 시험과 광대역 불규칙 진동 시험인 Ｘ, Ｙ에 완료될 수 있습니다) 펄스와 충격 반응 스펙트럼 시험. 그것은 넓게 국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품류와 다른 분야에 사용했습니다.
기술적인 매개 변수 :
| 시스템 규격 | |||
| 시스템 모델 : | ES 60 | ||
| 주파수 범위 : | 3~3500 | ||
| 평가된 힘 | 싸인 엔 | 60000 | |
| 엔을 산개하세요 | 60000 | ||
| 충격 엔 | 120000 | ||
| 최대 Acc. | 싸인 (m/s2) | 1000 | |
| 임의 (Ｍ / s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| 최대 프엘. | 싸인 (m/s2) | 1.8 | |
| Shock(m/s2) | 1.8 | ||
| 최대 Disp. | 최대 왕복거리 밀리미터 (p-p) |
51 | |
| 가동 코일 | 60kgs | ||
| 가동 코일의 차원 | Dia 40 밀리미터 | ||
| 맞춤화된 수직 표 사이즈 | 테스트에 따라 선택하세요 | ||

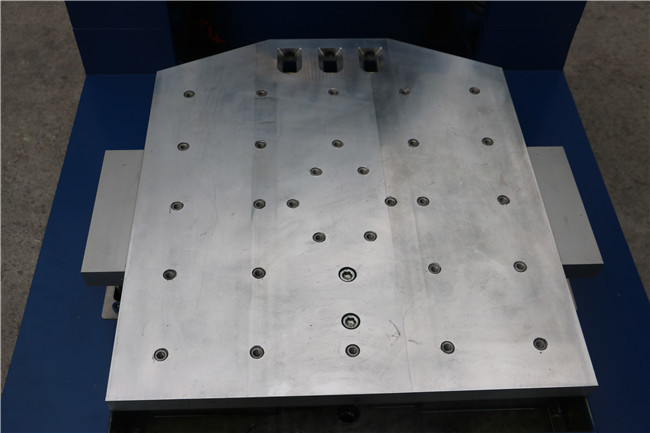

| 수평표 사이즈커스텀이즈드 사이즈 | 테스트에 따른 스테트 | ||
| 최대 부하 : | 800kgs | ||
| 이름 | 자동차 부속품을 위한 패킹 진동 테이블 / 진동 테이블 테스터 | ||||||||
| 모델 | 평가된 싸인 힘 (N) | 평가된 막힘 (N) | 주파수 범위 (Hz) | 평가된 가속 (m/s2) | 평가된 속도(m/s) | 평가된 치환 (p-p) 밀리미터 | 맥스. 로딩 (Kg) | 가동 코일 (Kg) | 가동 코일 (밀리미터)의 차원 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
