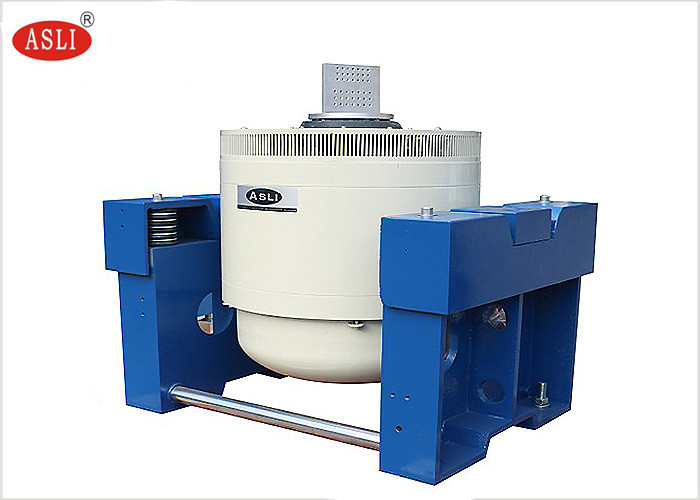

IEC62133 UN38.3 3000N 전자기 진동 시험 테이블 수평 진동 시험
진동기, 전자기 셰이커, 진동 셰이커 테이블 특징:
1. 잘 설계된 동적 원형 골격으로, 더 높은 단계의 축 공진 주파수를 갖습니다.
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적입니다.
3. 로커 로드 롤러 베어링은 직진형이며 수입 지향 복합체 강성 방향, 편심 하중 용량을 갖습니다.
4. 호르몬 사용에 전념하는 트러니언 격리 기초, 이동 편의성 설치.
5. 동적 원의 높은 신뢰성을 보장하기 위해 첨단 기술이 시스템을 이동합니다.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 베어링의 정적 강성, 동적 강성이 작은 풍선으로, 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
설명 적용:
진동기, 전자기 셰이커, 진동 셰이커 테이블은 교육, 연구 및 실험실 환경에 사용됩니다. A이중 자기 회로 구조, 자체 생성 골격 작용 원, 에어본 지원 및 롤러 베어링 및 선형 가이드, 트러니언 격리 첨단 현대 기술 및 특수 기술을 채택하여 X, Y, Z 3축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트를 완료할 수 있으며, 고전적인 (반 - 사인, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 테스트로 완료됩니다. 이러한 제품은 국방, 무기, 항공, 우주 항공, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
| 모델: ES-3 | |
|---|---|
| 사인 추력 | 300kgf |
| 랜덤 추력 | 300kgf |
| 충격 추력 | 600kgf |
| 주파수 범위 | 2~2500Hz |
| 지속 변위 | 25mm |
| 변위의 영향 | 25mm |
| 최대 속도 | 1.8m/s |
| 최대 가속도 | 981m/s2 |
| 무빙 코일 직경 | Φ150mm |
| 허용 편심 모멘트 | >196N.m |
| 하중 연결 지점 | 6 piont |
| 이동 부품의 등가 질량 | 3kg |
| 조리대 나사 크기 (표준) | M8 |
| 나사 레이아웃 테이블 (직경, 원주) | 8 on Φ100mm, 8 on Φ, 200mm. |
| 축 격리 주파수 | <3Hz |
| 최대 하중 | 120Kg |
| 자속 누설 | <1mT |
| 치수 (포장 제외) (L×W×H) | 730mm×550mm×650mm |
| 진동 테이블 무게 | 450kg |

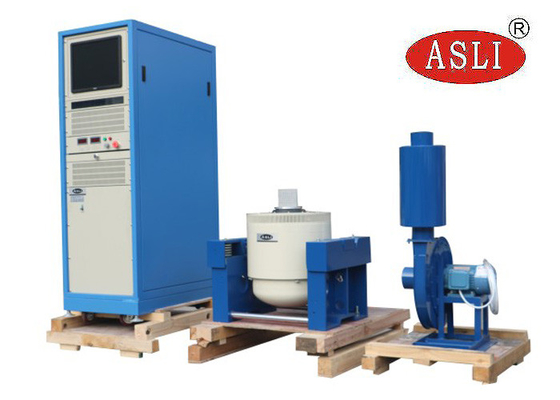

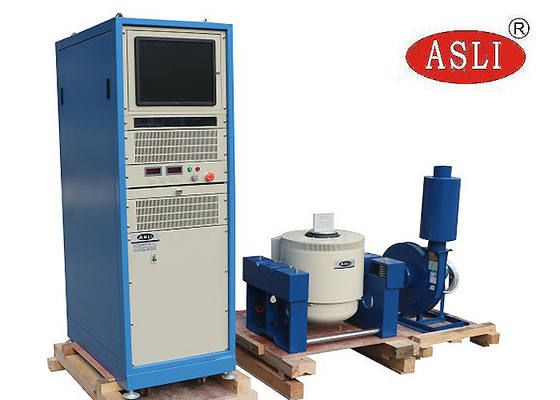

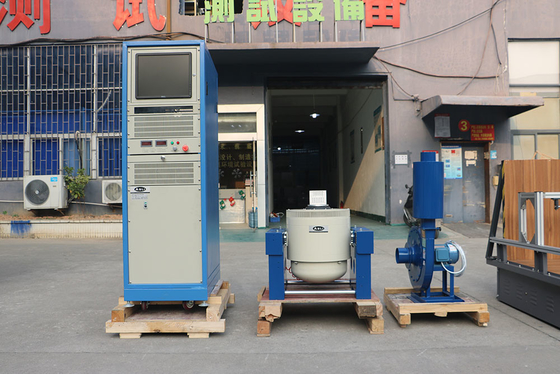

구성고주파 전자기 진동 시험기:
진동 시험대, 전력 증폭, 냉각 팬, 슬립 테이블, 수직 확장기
수평 스탠드 특징:
더 높은 가속도와 작동 주파수를 실현하기 위해 작은 하중 벤치 내에서 전체 기계 벤치의 하중 용량과 성능을 향상시킵니다.
수평 벤치와 진동 벤치는 완벽한 구조로 일체형이며 설치 및 조정이 편리합니다.
정압 트랙, V자형, 경사 방지 및 바이어스 하중 방지 기능.
내장 오일 펌프, 우수한 구조 및 쉬운 작동.
수직 확장 벤치 특징:
VT 수직 확장 벤치 및 지정된 클램프, 정밀 계산, 정교한 설계로 고객이 완벽한 성능에 따라 최고의 성능을 얻을 수 있도록 보장합니다.
