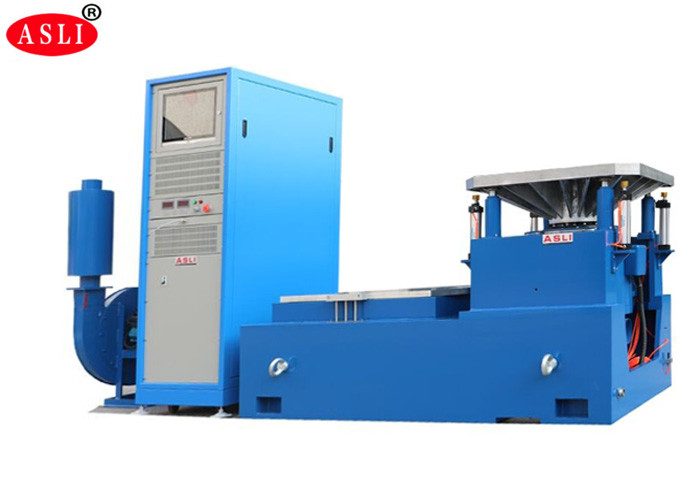

진동 테스트 시스템은 주로 제품 진동 및 충격 환경 테스트, 환경 스트레스 스크리닝 테스트, 신뢰성 테스트에 사용됩니다. 배터리 관련 테스트 설계의 표준에 따라 전자기 진동 테스터는 배터리 진동 테스트의 특정 조건 하에서 시뮬레이션을 수행하며, 배터리 또는 배터리 팩은 규정된 주파수, 가속 및 변위 모드에 따라 진동 테이블에 고정됩니다. 서로 수직인 3개 방향의 배터리 샘플 진동을 따라 측정된 배터리는 누출되어서는 안 되며, 낙심하지 않고, 부러지지 않고, 화재 및 폭발이 없어야 합니다. 진동시험의 응용범위는 회로기판, 배터리, 비행기, 선박, 로켓, 미사일, 자동차, 가전제품, 기타 산업제품에 이르기까지 매우 광범위합니다.
테스트 표준
GB/T 31241-2014 리튬 이온 배터리가 포함된 휴대용 전자 제품 및 배터리 안전 요구 사항
GB/T 18287-2013 휴대폰 사양은 리튬 이온 배터리를 사용합니다. 외부 단락 요구 사항
GB/T 8897.4-2008 갈바니 전지 파트 4 리튬 이온 배터리의 보안 요구 사항
YD/T 2344.1-2011 통신 인산철 리튬 이온 배터리 팩 1부: 통합 배터리
GB/T 21966-2008 리튬 배터리 및 운송 배터리의 보안 요구 사항
광부의 램프에 사용되는 MT/T 1051-2007 리튬 이온 배터리
YD 1268-2003 휴대폰에 사용되는 리튬 배터리 및 충전기의 보안 요구 사항 및 테스트 방법
GB/T 19521.11-2005 위험물 리튬 이온 배터리 팩 위험 기능 안전 표준 검사
YDB 032-2009 통신 백업형 리튬 이온 배터리 팩
UL 1642:2012 리튬 배터리 표준
UL 2054: 2012 가정용 및 상업용 배터리
UN38.3(2012) 3부: 위험물 운송 제안 - 테스트 및 표준 매뉴얼
IEC62133-2012 알칼리성 또는 산성 전해질을 포함하는 배터리 및 배터리 팩에 대한 안전 요구 사항
IEC 62281: 2004 리튬 배터리 및 배터리 운송 시 안전 요구 사항
IEC 60086: 2007갈바니 전지 4부 리튬 이온 배터리의 보안 요구 사항
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E 등

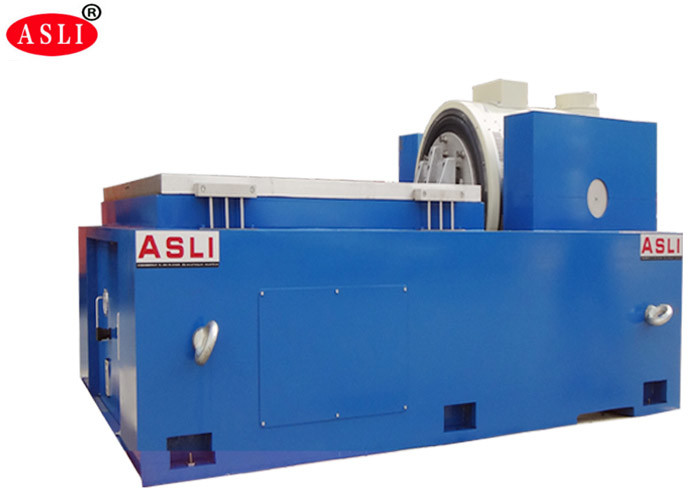

| 전자기 진동 발생기 매개변수: | ||||
| 최대 사인 여기력 | 5000Kg.f 피크 | |||
| 가장 큰 무작위 진동력 | 5000Kg.f r.ms | |||
| 가장 큰 충격진동력 | 10000Kg.f 피크 | |||
| 주파수 범위 | DC~4000Hz | |||
| 최대 변위 | 75mm pp(피크 대 피크 값) | |||
| 최대 속도 | 1.8m/초 | |||
| 최대 가속도 | 100G(980m/s2) | |||
| 첫 번째 공진 주파수 | 3500Hz | |||
| 최대 부하 | 750kg | |||
| 가동 코일 직경(작업 메사 직경) | 직경 450mm | |||
| 무빙코일의 품질 | 50kg | |||
| 최대 부하 | 750Kg | |||
| 나사의 메사 | 13×M8 | |||
| 자속 누설 | <10가우스 | |||
| 차원 | 800mm x 800mm x 800mm(수직기계) | |||
| 무게 | 약 1500Kg | |||
| 서보 시스템 | ||||
| 기능 | 온도, 기압, 변위, 과전압, 과전류, 입력 부족 전압, 외부 결함, 제어 전원 공급 장치, 논리, 입력 균등 부족. | |||
| 디지털 진동 컨트롤러 | ||||
| 하드웨어 구성 | 2채널 입력, 1채널 입력 | |||
| 제어 컴퓨터 | 액정 디스플레이(키보드/광 마우스 사용) | |||

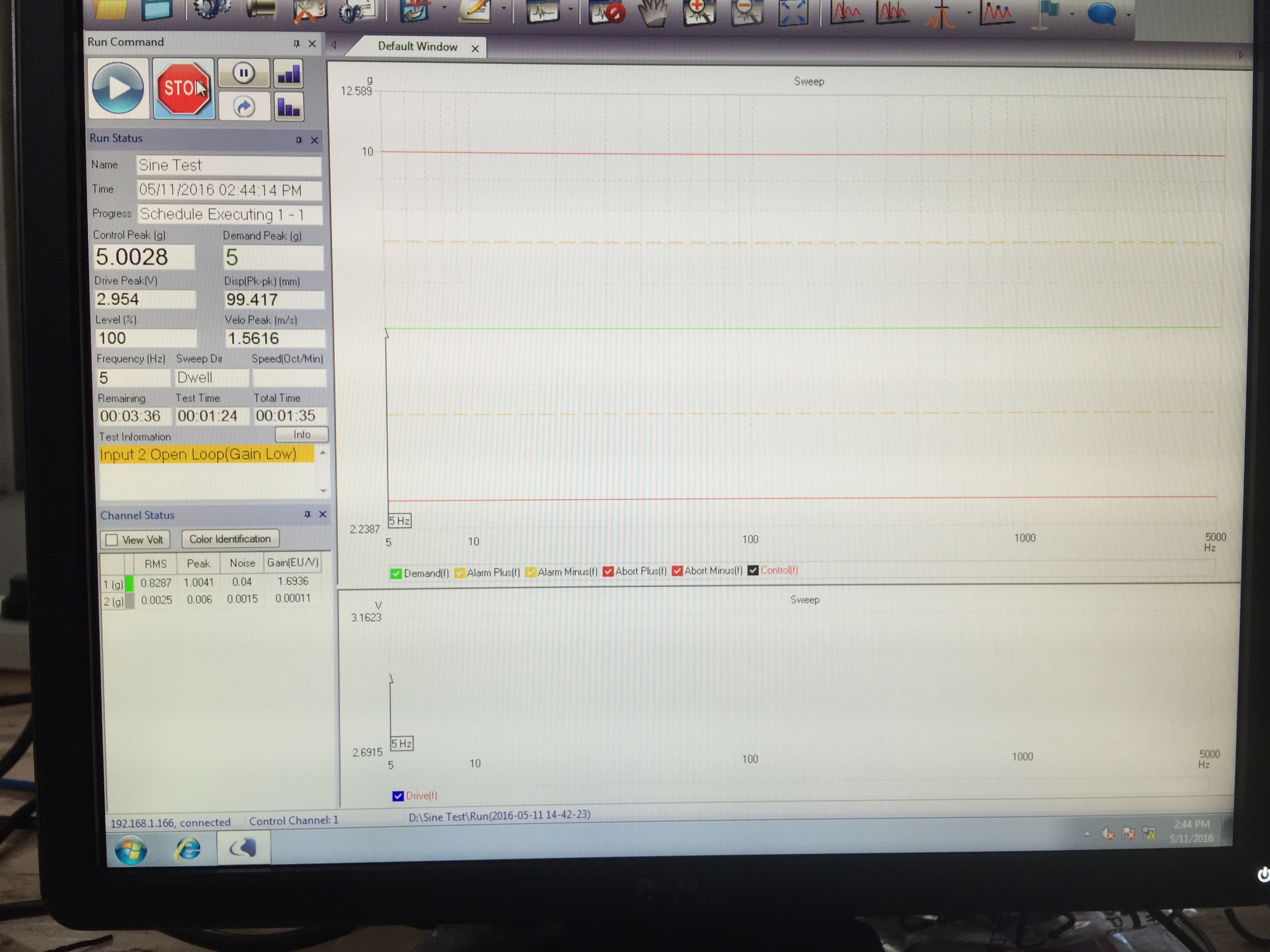

| 소프트웨어 | 중국어/영어 작동, 시간 영역 및 주파수 영역 분석, 신호 소스, 사인 스윕 주파수 분석 등 WORD는 테스트 보고서, 신호 및 데이터 표시, 저장, 테스트 매개변수 설정 및 기능 분석을 자동으로 생성할 수 있습니다. | |||
| 운영 체제 | 윈도우 2000/XP | |||
| 가속도 센서 흑백 |
주파수 영역:1-2000Hz 감도:50mv/g 온도 범위:-24 - 250℃ |
|||
| 전기적 요구 사항 | ||||
| 전원 | 3상, 380V/50Hz | |||
