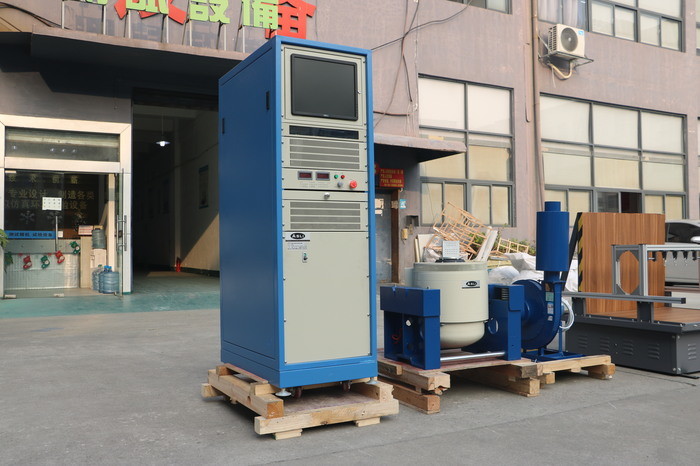

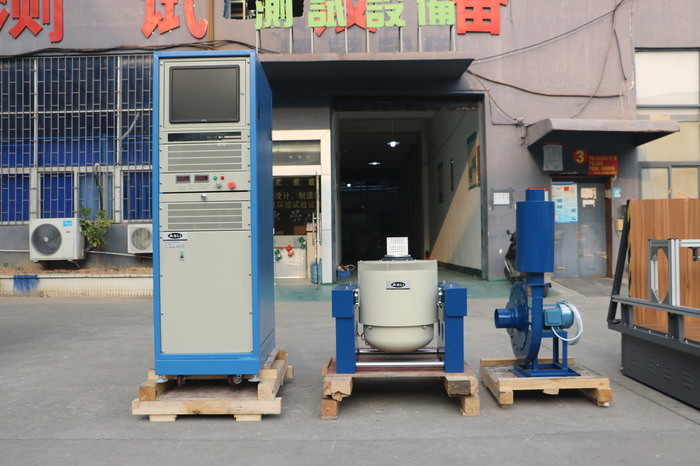

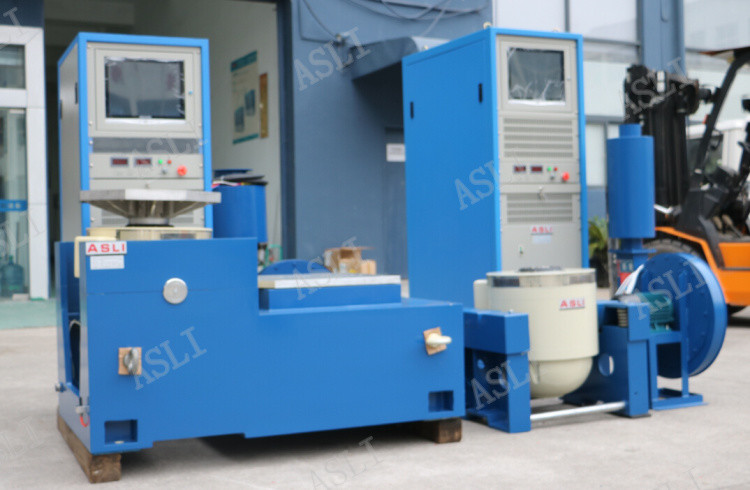

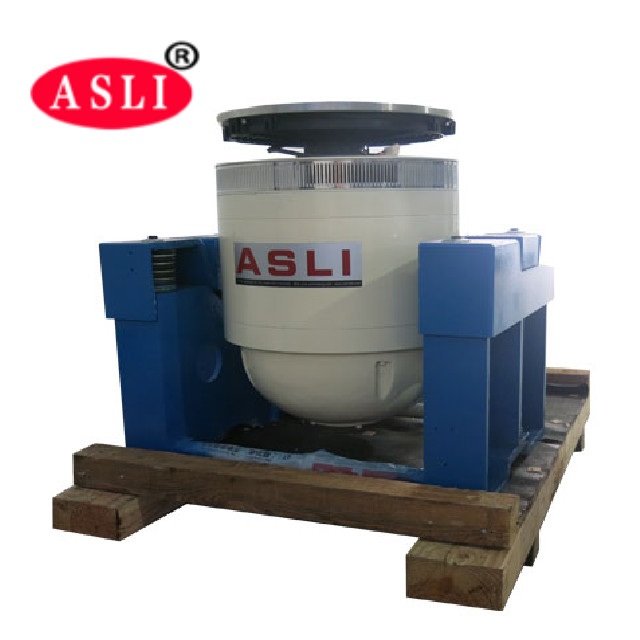

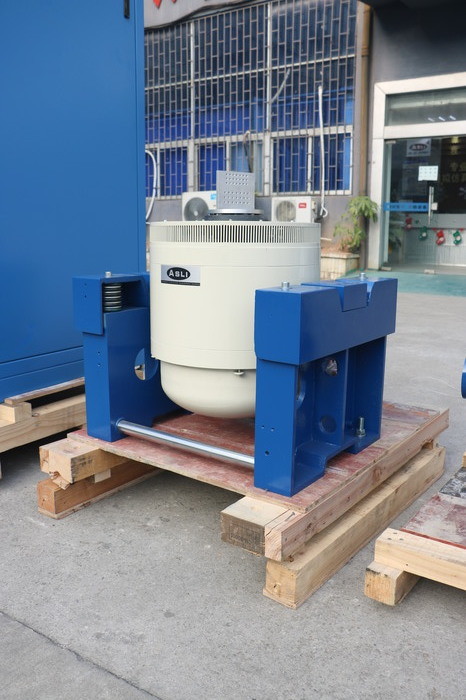

고주파 진동 셰이커 테이블 테스트 장비
설명:
고주파 진동 셰이커 테이블 장비는 교육, 연구 및 실험실 환경에서 사용됩니다. 이중 자기 회로 구조, 자체 생성 골격 작용 원, 공중 지지대 및 롤러 베어링 및 선형 가이드, 트러니언 절연 첨단 현대 기술 및 특수 기술을 채택하여 X, Y, Z 3축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트를 완료할 수 있으며, 고전적인 (반 사인파, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 테스트를 완료할 수 있습니다.
특징:
1. 잘 설계된 동적 원 골격으로, 더 높은 단계 축 공진 주파수를 갖습니다.
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적인 설계.
3. 로커 로드 롤러 베어링은 직진하며 수입 지향 복합체 강성 방향, 편심 하중 용량을 갖습니다.
기술 파라미터:
| 모델 | ES-3 |
| 정격 사인 여기력 | 3000N |
| 정격 랜덤 여기력 | 3000N |
| 충격 여기력 | 6000N |
| 주파수 범위 | 5-4,000Hz |
| 최대 변위 | 25mm |
| 정격 속도 | 2m/s |
| 정격 가속도 | 500m/s2 |
| 1차 공진 주파수 | 2,900 Hz±5% |
| 최대 적재 | 100kg |
| 진동 주파수 | 3 Hz |
| 작업 테이블 직경 | Φ150mm |
| 가동 부품의 등가 무게 | 2kg |
| 치수 | 764×530×660mm |
| 무게 | 약 480kg |
| 냉각 방식 | 강제 공기 냉각 |
