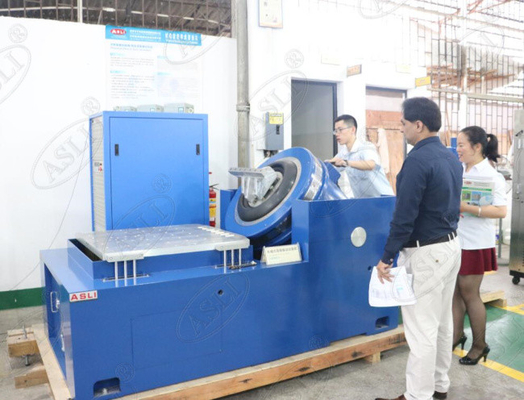

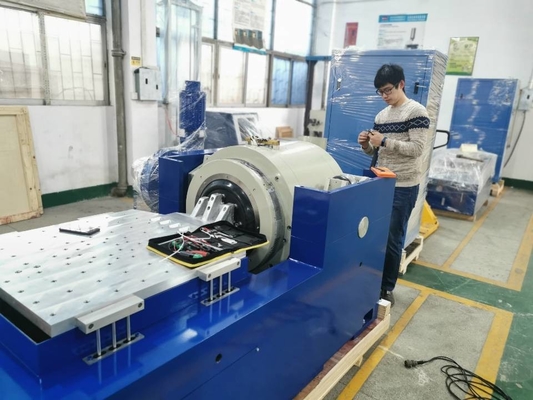

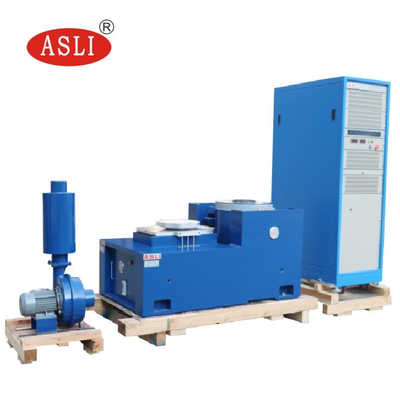

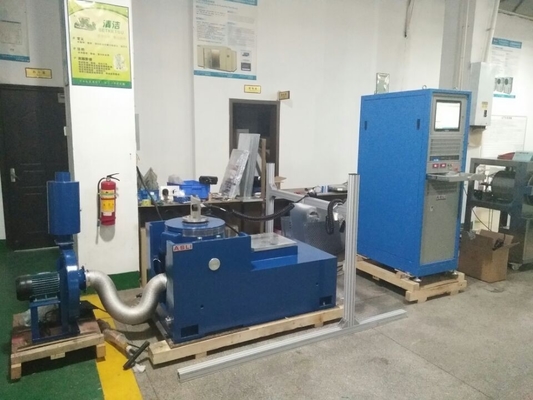

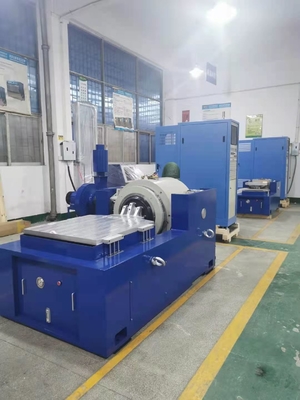

PCB 보드 3000 킬로그램.Ｆ 2.0m/S 진동 테이블 시험 장비 연구소 테스팅 기계
Product Details
| 사인력: | 30000N | 속도: | 2.0m/초 |
|---|---|---|---|
| 배수량: | 75mm | 빈도: | 3~3500HZ |
| 로드 중: | 500kg | 가속: | 100G |
| 전기자: | 450mm | 상표: | ASLI |
| 테이블 크기: | 600x600mm | ||
| 강조하다 |
PCB 진동 테이블 테스트 장비,3000kg.F 실험실 검사 기계,2.0m/S 진동 테이블 장비 |
||
Product Description
전자기 진동 테이블은 국방, 항공, 항공우주, 통신, 전자, 자동차 및 가전 산업에서 널리 사용됩니다.초기 단계의 결함을 감지하도록 설계되었습니다., 실제 작동 조건을 시뮬레이션하고 구조 강도 테스트를 수행합니다.신뢰성 높은 성능은 품질 보장 및 제품 검증을 위한 필수 도구가 됩니다..
이 시스템은 시노파, FM, 스웨이, 프로그래밍, 주파수 곱셈, 로그리듬, 최대 가속, 진폭 변조 및 시간 제어 모드를 지원합니다.그것은 간단한 고정 가속과 고정 진폭 작동과 함께 완전한 기능 컴퓨터 제어 기능을 갖추고 있습니다각 유닛은 3개월 동안 지속적인 고장 없는 테스트를 거쳐 안정적인 성능과 안정적인 품질을 보장합니다.
| 시노 힘 (피크) | 30 kN |
|---|---|
| 충격 힘 (피크) | 60 kN |
| 주파수 범위 | 5~2,600 Hz |
| 이동 (연속) | 100mm |
| 최대 속도 | 1.8m/s |
| 최대 가속 | 75g |
| 장착장치 지름 | 445mm |
| 1차 rezonant 주파수 | 2,400 Hz |
| 허용되는 특이한 모멘트 | > 500N·m |
| 장갑의 무게 | 40kg |
| HE/ST 나사 크기 | M10 (메트릭) |
| 축 진동 격리 주파수 | 3 Hz |
| 최대. | 500kg |
| 자기 흐름 누출 | ≤ 1mT |
| 크기 (L × W × H, 포장되지 않은) | 1,330 × 860 × 1,250 mm |
| 무게 (무 포장) | 2500kg |
| 설치 | 고무 매트 (안커 볼트 필요) |
| 증폭기 출력 | 30kVA |
|---|---|
| SNR | > 65 dB |
| 가명 출력 전압 | 120Vrms |
| 증폭기 효율성 | >90% |
| 크기 (L × W × H, 포장되지 않은) | 800 × 900 × 2,100 mm |
| 무게 (무 포장) | 500kg |
| 공기 부피 | 0.46 m3/s |
|---|---|
| 힘 | 7.5kW |
| 공기 통로의 지름 | 200mm |
| 공기 압력 | 8.8 kPa |
| 설치 | 천장에 연결 할 수 있습니다 (최고 2 개의 90 ° 구부리), 최대 20 피트 실행 |
| 크기 | 600 × 600 mm |
|---|---|
| 두께 | 45mm |
| 주파수 제한 | 2,000 Hz |
| 실제 질량 | 54kg |
참고: 더 나은 균일성을 위해 고압 오일 필름 베어링이 사용됩니다.
| 진동 조절기 | 시노스, 무작위, 충격 및 자정 기능의 진동 컨트롤러 |
|---|---|
| 가속계 | 100mV/g, 범위: 50g, 작동 주파수: 1~10kHz, 무게: 11g, 10피트 저소음 케이블 |
| 환경 위원회 | 지원 |
|---|---|
| 모바일 기기 | 사용자 정의 |
| 단열판 | 사용자 정의 |
| 장착장 | 사용자 정의 |
| 온도 범위 | 0°40 °C |
|---|---|
| 습도 범위 | 0~90%, 응축이 없습니다. |
| 전력 요구 사항 | 380 V / 3 ph / 50 Hz, 40 kVA |
| 압축 공기 압력 | 0.6 MPa |
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대. 로딩 (kg) | 이동 코일 (kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 두 개의 자기 회로 디자인은 낮은 자기 흐름 누출, 컴팩트 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 막대기 롤러 베어링, 직선 및 수입 지향 복합체 경직 지향

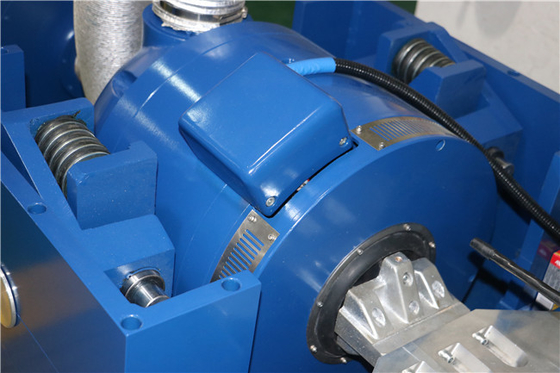

- Trunnion isolation foundation dedicated to vibration isolation, with convenient mobile installation. 트룬니온 고립 기반은 진동 고립에 전념하고 있으며, 편리한 모바일 설치가 가능합니다.
- 움직이는 시스템의 첨단 기술은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선 효과와 함께 베어링의 정적 경직 및 동적 경직, 진동 테이블 베어링 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
Product Highlights
ASLI ES-30 진동 테이블은 30kN 사인력, 2.0m/s 속도, 500kg 페이로드, 3-3500Hz를 제공합니다. PCB, 자동차 배터리, 전자 제품 테스트에 이상적입니다. 맞춤형 설비, 챔버 이용 가능. 안정적이고 신뢰할 수 있는 성능.
