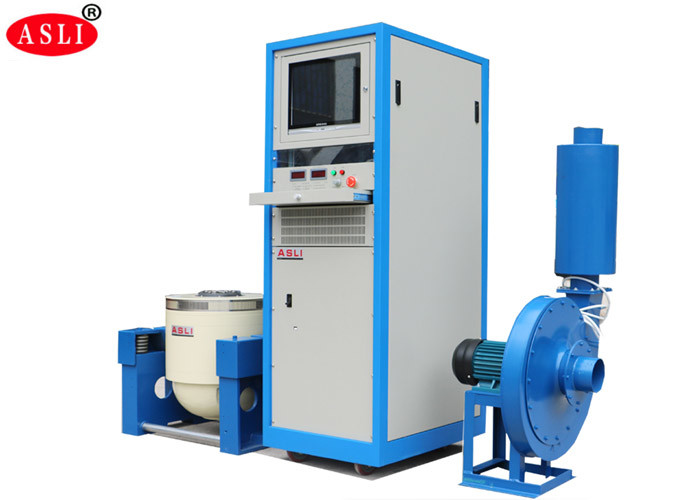

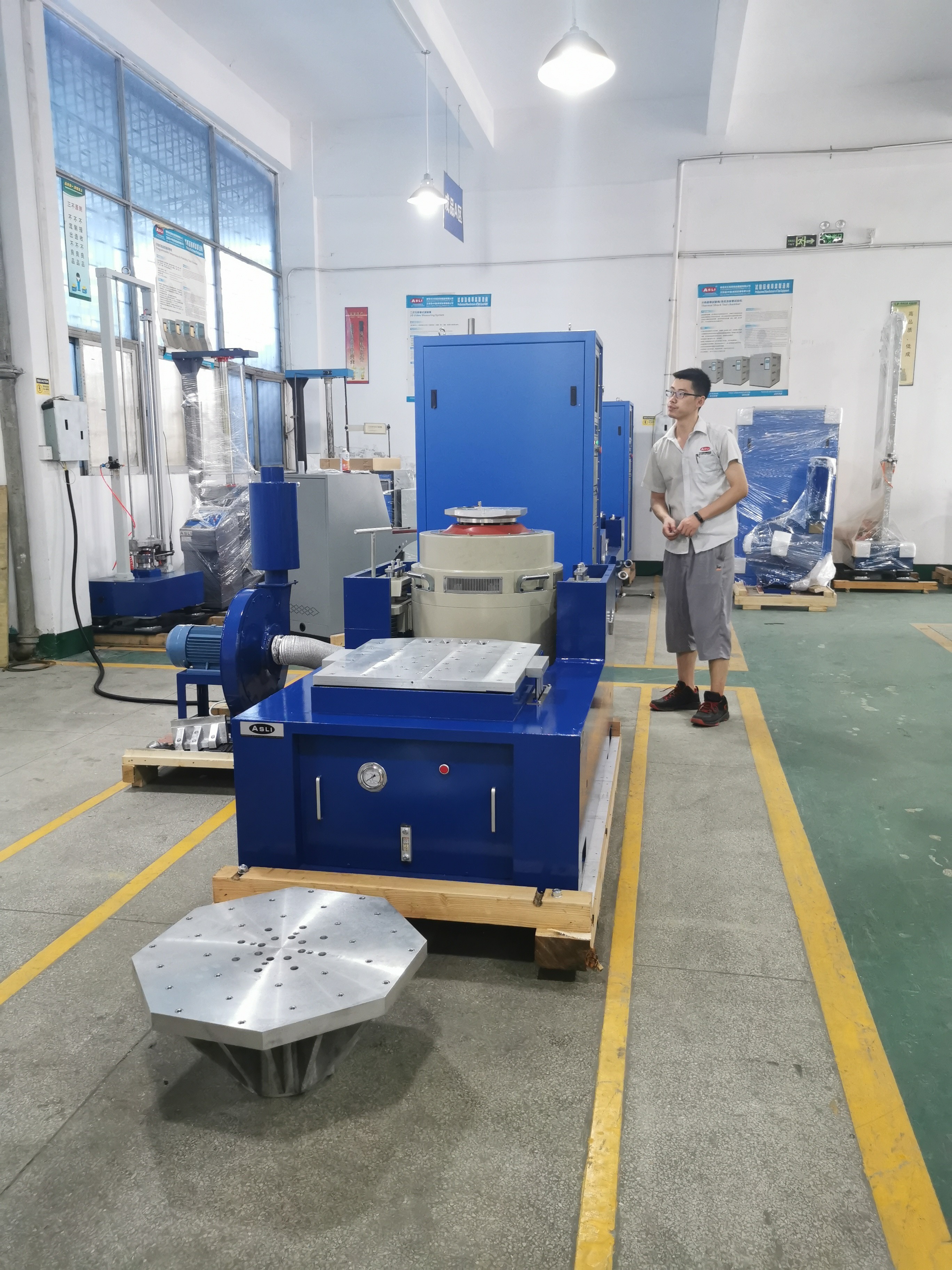

시험 시스템 구성
1. 단일체 수평진동 생성기
2. 수직 팽창 테이블
3. 목도리을 맨 냉각 Fan
4. 디지털 스위칭 전력 증폭기
5. 다중 기능 진동 제어 측정기.
상술
| 이름 | 실험실 테스팅을 위한 자동차 배터리 EN50604 IEC62133 UN38.3 진동 테스트 벤치 | ||||||||
| 모델 | 평가된 싸인 힘 (N) | 평가된 막힘 (N) | 주파수 범위 (Hz) | 평가된 가속 (m/s2) | 평가된 속도(m/s) | 평가된 치환 (p-p) 밀리미터 | 맥스. 로딩 (Kg) | 가동 코일 (Kg) | 가동 코일 (밀리미터)의 차원 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
