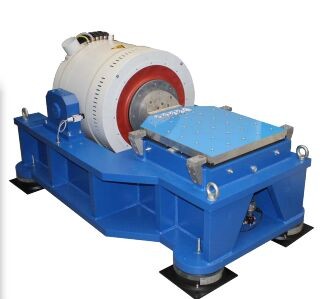

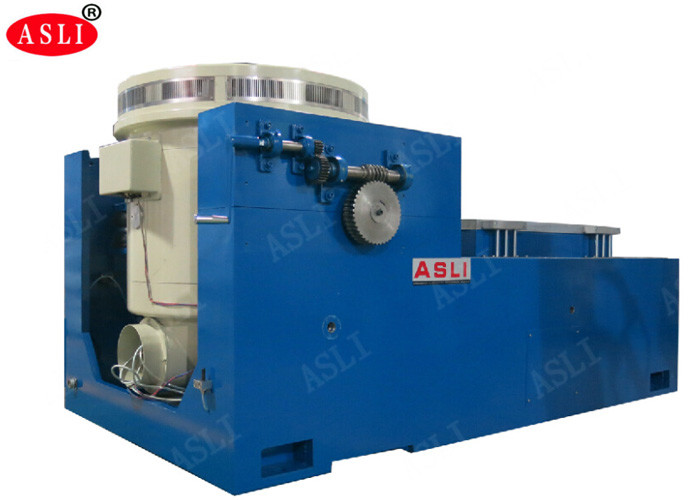

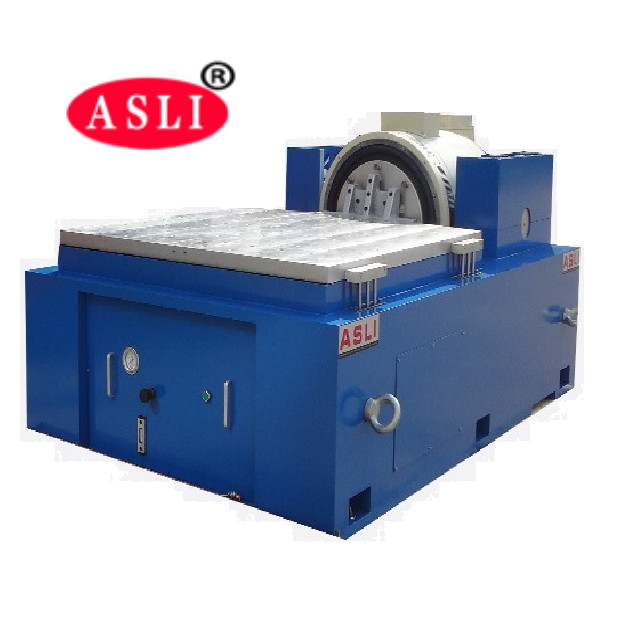

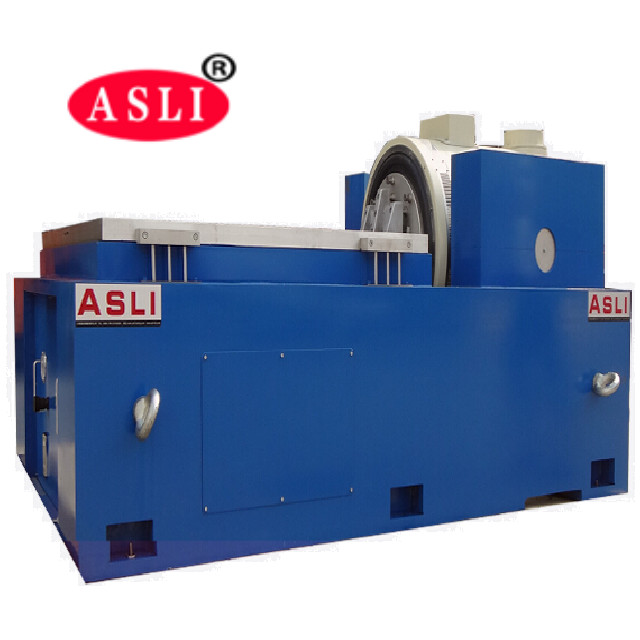

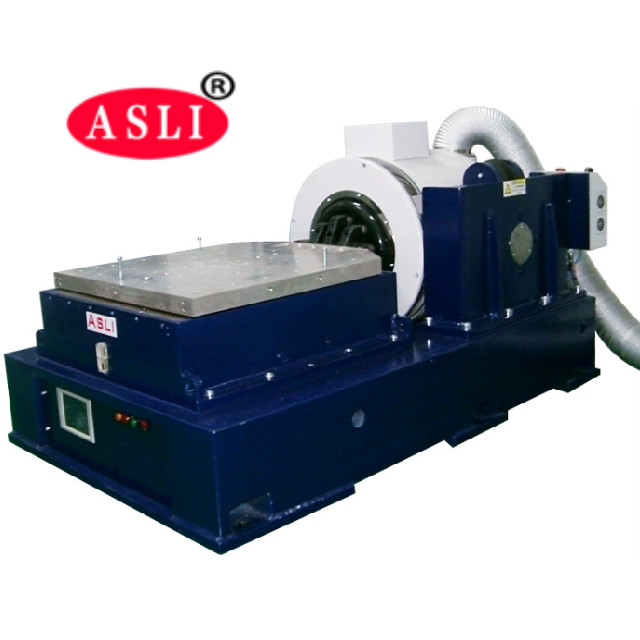

진동 시험 시스템은 주로 제품의 진동 및 충격 환경 시험, 환경 스트레스 스크리닝 시험, 신뢰성 시험에 사용됩니다. 전자기 진동 시험기는 배터리 관련 시험 표준에 따라 완전히 설계되었으며, 특정 조건 하에서 배터리의 진동 시험을 시뮬레이션합니다. 배터리 또는 배터리 팩은 진동 테이블에 고정되며, 규정된 주파수, 가속도 및 변위 모드에 따라 배터리 샘플의 세 개의 상호 수직 방향으로 진동합니다. 배터리는 누출, 심장마비, 파손, 화재 및 폭발이 없어야 합니다. 진동 시험의 적용 범위는 매우 넓으며, 회로 기판, 배터리, 비행기, 선박, 로켓, 미사일, 자동차 및 가전 제품과 같은 산업 제품까지 포함합니다.
주요 특징
* 공랭식 전자기 진동기
* 진동 컨트롤러 및 파워 앰프가 올인원 캐비닛으로 구성
* 2400 뉴턴의 최대 사인 추력 달성
* X, Y, Z 3축 테스트
제어 기능
* 고정 주파수 사인파 진동
* 스윕 진동 * 랜덤 진동
* 클래식 충격
일반적인 시스템 응용 분야
* 환경 테스트
* 스트레스 스크린 테스트
* 진동 테스트
사용자 혜택
* 사용자가 직접 설치 가능
* 사용자 인터페이스: 로컬 모드는 LCD 터치 스크린, 원격 모드는 PC-Windows (이더넷 경유)
* 로컬 모드: 사전 정의된 테스트를 빠르게 시작할 수 있으며, 수십 가지 테스트 사양을 저장할 수 있습니다.
* 원격 모드: 테스트 정의 및 테스트 사양 저장, 테스트 제어, 테스트 데이터 검토 및 문서화를 포함한 시스템의 모든 작업.
제품 개요
| :최대 사인파 여기력 | ||||
| 5000Kg.f 피크 | 최대 랜덤 진동력 | |||
| 5000Kg.f r.ms | 최대 충격 진동력 | |||
| 10000Kg.f 피크 | 주파수 범위 | |||
| DC~4000 Hz | 최대 변위 | |||
| 75mm p-p(피크-투-피크 값) | 최대 속도 | |||
| 1.8m/s | 최대 가속도 | |||
| 100G(980 m/s2) | 최초 공진 주파수 | |||
| 3500Hz | 최대 하중 | |||
| 750Kg | 이동 코일 직경 (작동 메사 직경) | |||
| 직경 450 mm | 이동 코일 질량 | |||
| 50kg | 최대 하중 | |||
| 750Kg | 메사 나사 | |||
| 13 x M8 | 자기 누설 자속 | |||
| <10가우스 | 치수 | |||
| 800mm x 800mm x 800mm(수직 기계) | 무게 | |||
| 약 1500Kg | 서보 시스템 | |||
| 기능 | ||||
| 온도, 기압, 변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원, 논리, 불균형 입력. | 디지털 진동 컨트롤러 | |||
| 하드웨어 구성 | ||||
| 2 채널 입력, 1 채널 입력 | 제어 컴퓨터 | |||
| 오리지널 컴퓨터, 액정 디스플레이(키보드/광학 마우스 포함) | 소프트웨어 | |||
| 중국어/영어 작동, 시간 영역 및 주파수 영역 분석, 신호 소스, 사인파 스윕 주파수 분석 등. WORD로 테스트 보고서 자동 생성, 신호 및 데이터 표시, 저장, 테스트 매개변수 설정 및 기능 분석. | 운영 체제 | |||
| Windows 2000/ XP | 가속도 센서 B&W | |||
| 주파수 영역: 1~2000Hz |
감도: 50mv/g 온도 범위: -24 ~ 250°C 전기 요구 사항 |
|||
| 전원 | ||||
| 3상, 380V/50Hz | ||||
