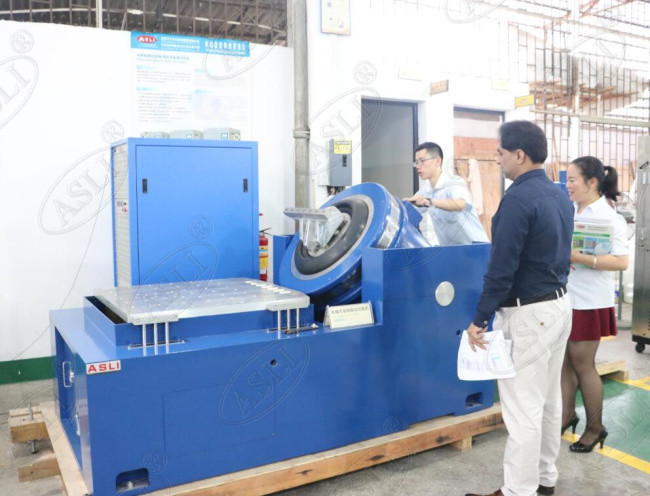

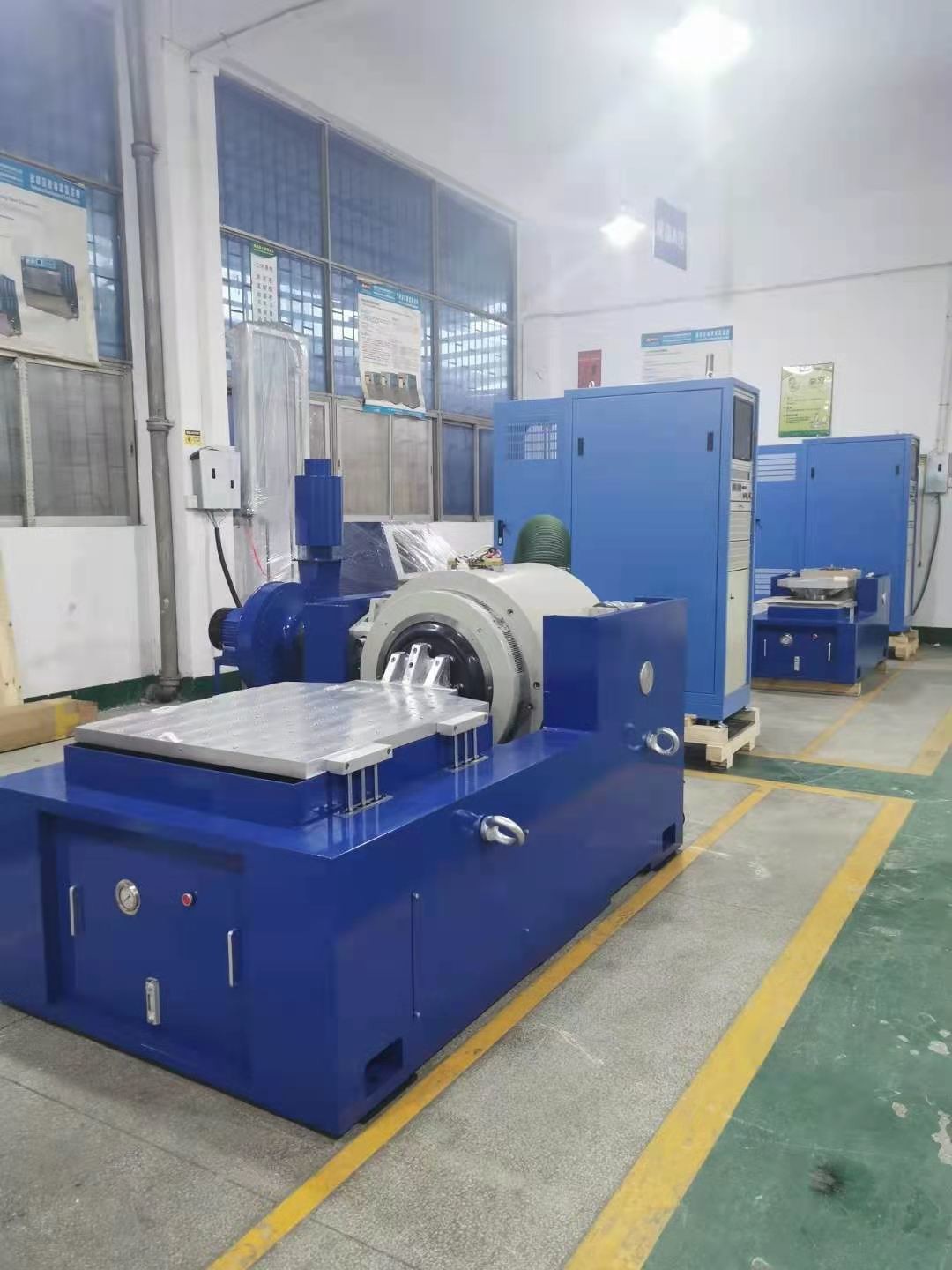

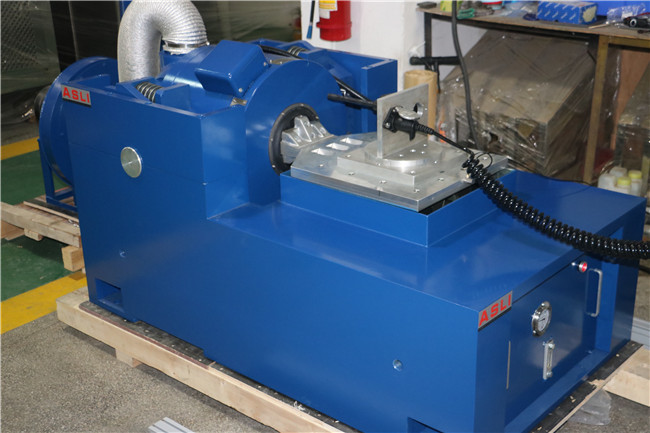

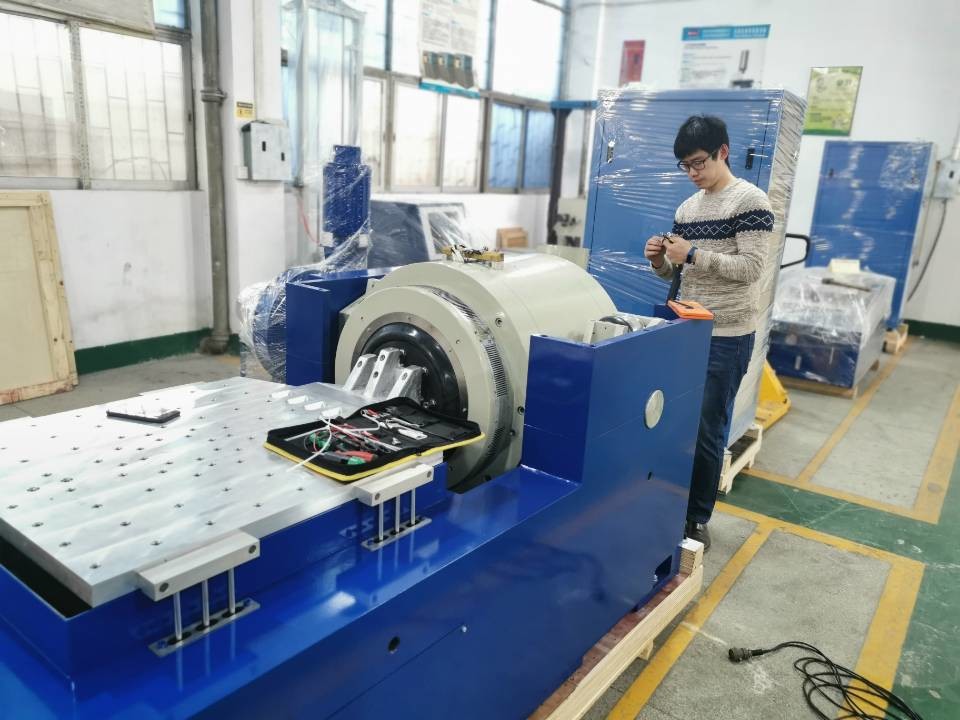

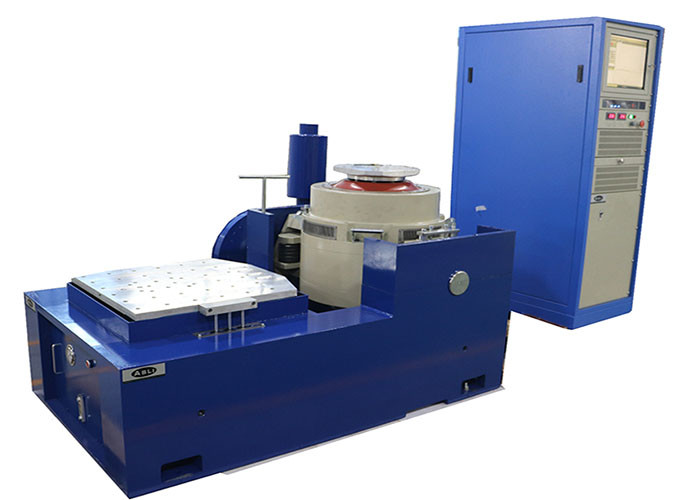

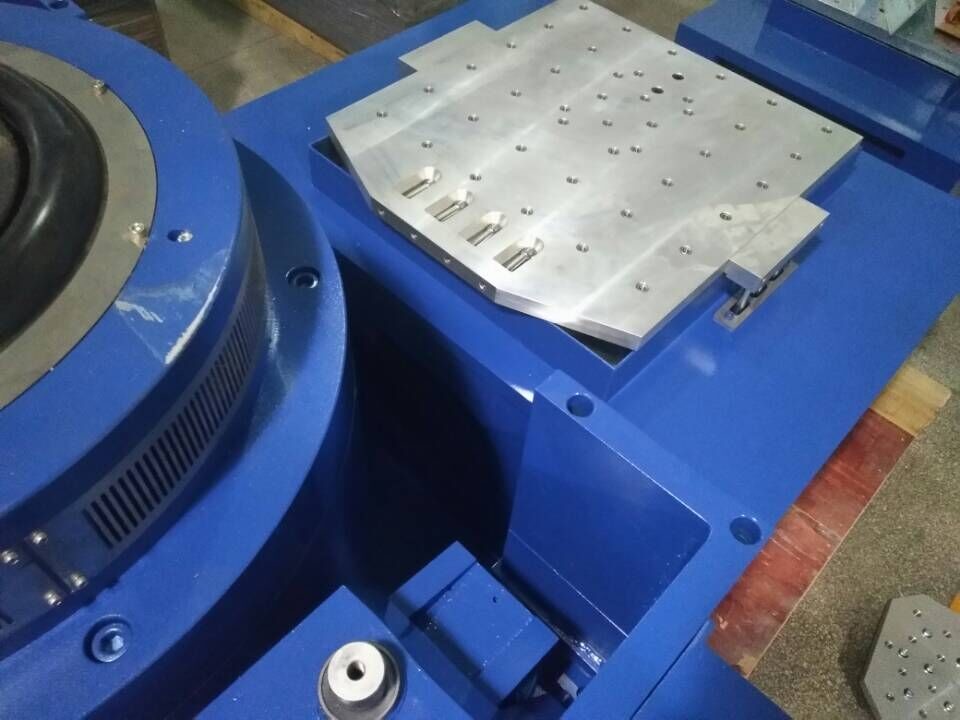

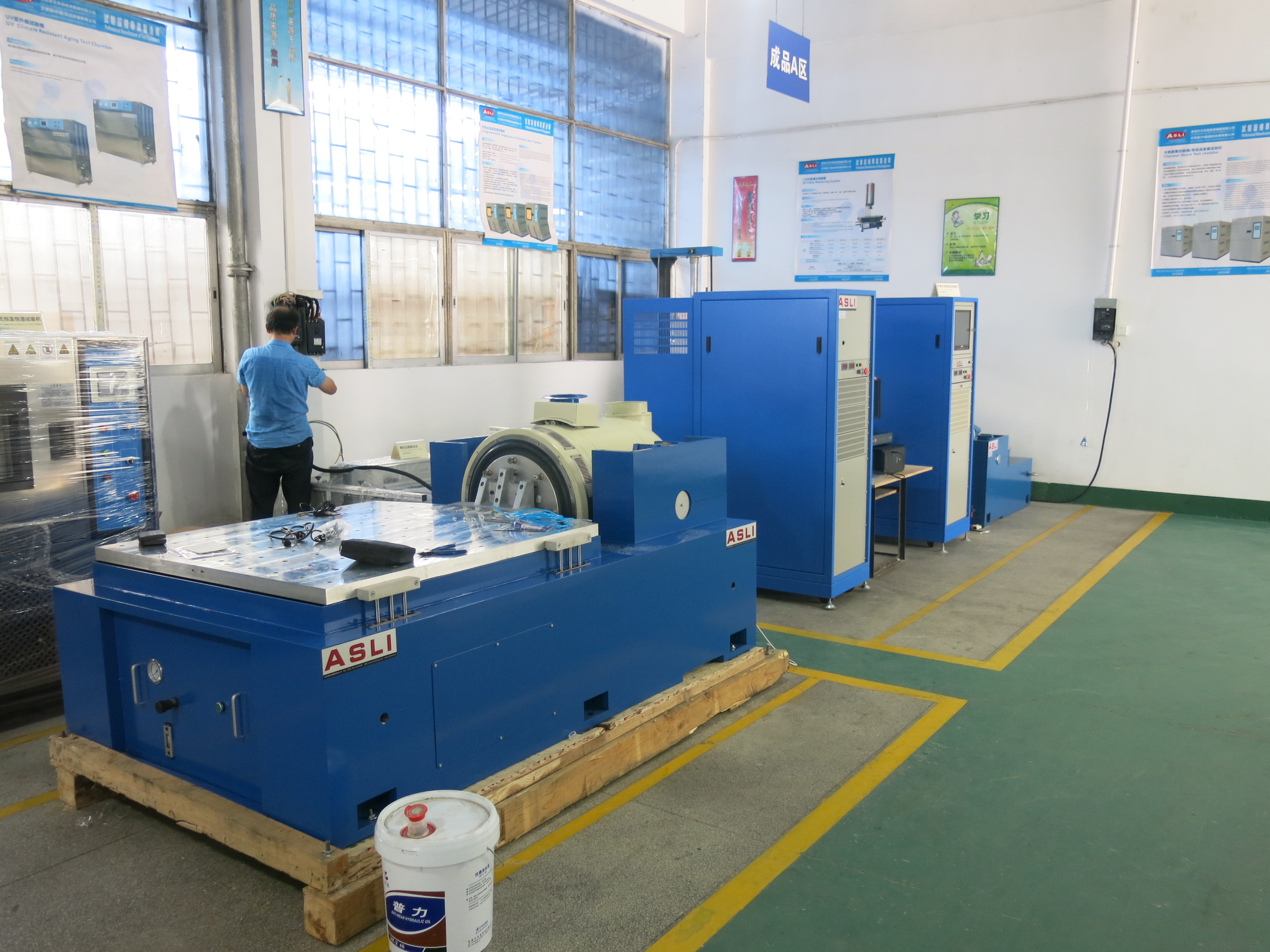

EC60068 고주파 전기 역학 쉐이커 진동 쉐이커 시스템
전기 역학 진동 쉐이커 시스템 무작위 시너지 및 충격 기능
전기 역학 진동 쉐이커 시스템 무작위 시너지 및 충격 기능방위, 항공, 항공우주, 통신, 전자제품, 자동차, 가전제품 및 기타 산업 분야에서 널리 사용됩니다. 이 유형의 장비는 초기 결함을 발견하는 데 사용됩니다.실제 작업 상태와 구조 강도 테스트를 시뮬레이션하는 것, 제품 응용은 넓고 응용 폭은 분명하며 테스트 효과는 주목할 만하고 신뢰할 수 있습니다. 시노스 파동, FM, 스파이, 프로그래밍, 주파수 곱기, 로그리듬,최대 가속, 진폭 변조, 시간 제어, 완전한 기능 컴퓨터 제어, 간단한 고정 가속 / 고정 진폭. 장비 3 개월의 테스트를 실행하는 연속적인 실패를 통해, 안정적인 성능,신뢰성 있는 품질.
| 쉐이커 사양 | ||
| 최고 시네스 (Pk) | 5000Kg.f 피크 (50KN) | |
| 무작위 (RMS) | 5000Kg.f r.ms (50KN) | |
| 충격 (Pk) | 10000Kg.f 최고 (100KN) @6ms | |
| 사용 가능한 주파수 | 1~2500Hz | |
| 최대 이동량 (p-p) | 100mm (4인치), 76mm (3인치) 연속 | |
| 최대 속도 | 2m/s | |
| 최대 가속 | 시네스: 100g (980m/s)2), 무작위 62g ((600 m/s2) | |
| 수직 로드 지원 | 500kg | |
|

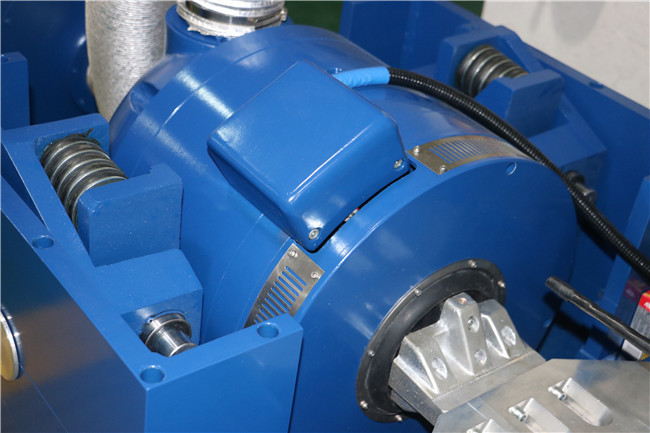

몸속 서스펜션 자연 주파수 (추동축) |
2.5 Hz 이하 | |
| 장갑 직경 | F440mm | |
| 장갑 무게 | 59kg | |
|
기본적 공명 주파수 (고체 표) |
2,400 Hz (상) +/- 5% | |
|
부하 부착장 포인트 (표준) |
16 스테인리스 스틸 M10 삽입 | |
| 방류 밀도 | <10 가우스 | |
| 쉐이커 크기 | 1670mmL × 1150mmD × 1300mmH | |
| 쉐이커 무게 | 약 4,600kg | |
| 압축 공기 요구 | 0.6 Mpa | |
더 자세한 설명
| 이름 | 자동차 배터리 EN50604 IEC62133 UN38.3 실험실 테스트용 진동 테스트 벤치 | ||||||||
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 등급 속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 스필 (Kg) | 이동 코일의 크기 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
