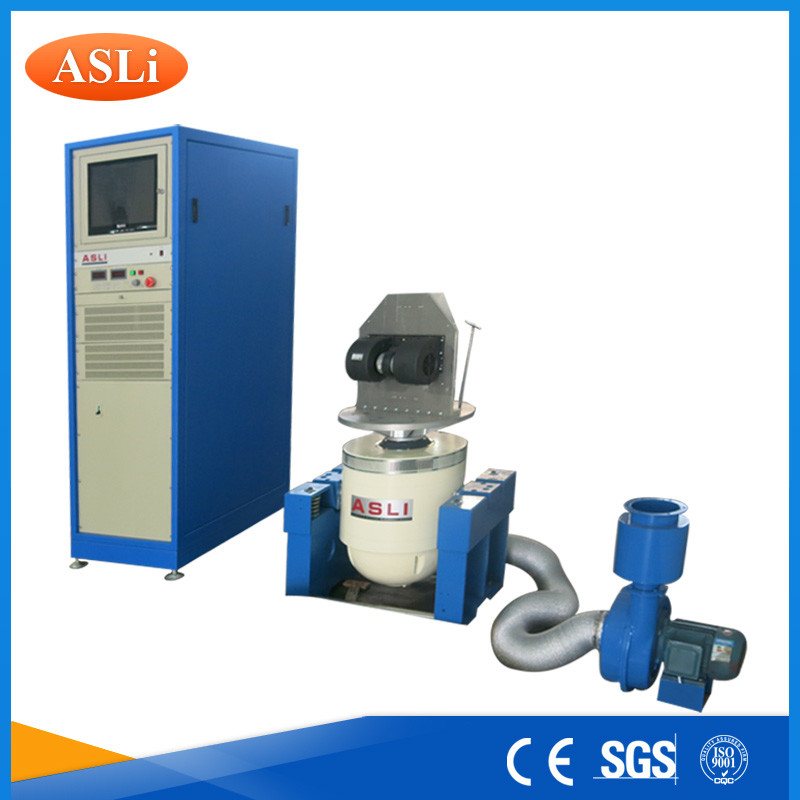

진동 테스트 시스템은 주로 제품 진동 및 충격 환경 테스트, 환경 스트레스 스크리닝 테스트, 신뢰성 테스트에 사용됩니다. 배터리 관련 테스트 설계의 표준에 따라 전자기 진동 테스터는 배터리 진동 테스트의 특정 조건 하에서 시뮬레이션을 수행하며, 배터리 또는 배터리 팩은 규정된 주파수, 가속 및 변위 모드에 따라 진동 테이블에 고정됩니다. 서로 수직인 3개 방향의 배터리 샘플 진동을 따라 측정된 배터리는 누출되어서는 안 되며, 낙심하지 않고, 부러지지 않고, 화재 및 폭발이 없어야 합니다. 진동시험의 응용범위는 회로기판, 배터리, 비행기, 선박, 로켓, 미사일, 자동차, 가전제품, 기타 산업제품에 이르기까지 매우 광범위합니다.
주요 특징
* 공냉식 전기 역학 셰이커
* 일체형 캐비닛으로 구성된 진동 컨트롤러 및 전력 증폭기
* 2400 뉴턴의 피크 사인 추력 달성.
* X,Y,Z 3축 테스트
제어 기능
* 고정 주파수 정현파 진동
* 휩쓸린 진동 * 무작위 진동
* 클래식 쇼크
일반적인 시스템 애플리케이션
* 환경 테스트
* 스트레스 스크린 테스트
* 진동 테스트
사용자 혜택
* 사용자가 쉽게 설치 가능
* 사용자 인터페이스: 로컬 모드용 LCD 터치 스크린 및 원격용 PC 창(이더넷 사용)
방법;
* 로컬 모드: 미리 정의된 테스트를 빠르게 시작하고 수십 개의 테스트 사양을 저장할 수 있습니다.
* 원격 모드: 테스트 정의 및 테스트 사양을 Mostar에 저장, 테스트 제어, 테스트 데이터 검토 및 문서화를 포함한 시스템의 모든 작업.
| 전자기 진동 발생기 매개변수: | ||||
| 최대 사인 여기력 | 5000Kg.f 피크 | |||
| 가장 큰 무작위 진동력 | 5000Kg.f r.ms | |||
| 가장 큰 충격진동력 | 10000Kg.f 피크 | |||
| 주파수 범위 | DC~4000Hz | |||
| 최대 변위 | 75mm pp(피크 대 피크 값) | |||
| 최대 속도 | 1.8m/초 | |||
| 최대 가속도 | 100G(980m/s2) | |||
| 첫 번째 공진 주파수 | 3500Hz | |||
| 최대 부하 | 750kg | |||

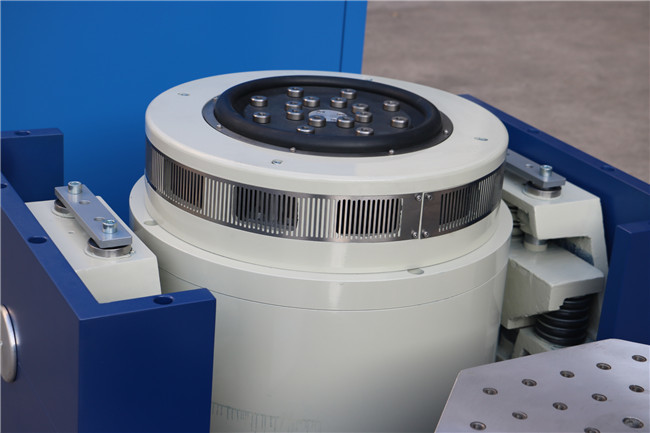

| 가동 코일 직경(작업 메사 직경) | 직경 450mm | |||
| 무빙코일의 품질 | 50kg | |||
| 최대 부하 | 750Kg | |||
| 나사의 메사 | 13×M8 | |||
| 자속 누설 | <10가우스 | |||
| 차원 | 800mm x 800mm x 800mm(수직기계) | |||
| 무게 | 약 1500Kg | |||
| 서보 시스템 | ||||
| 기능 | 온도, 기압, 변위, 과전압, 과전류, 입력 부족 전압, 외부 결함, 제어 전원 공급 장치, 논리, 입력 균등 부족. | |||
| 디지털 진동 컨트롤러 | ||||
| 하드웨어 구성 | 2채널 입력, 1채널 입력 | |||
| 제어 컴퓨터 | 기존 컴퓨터, 액정 디스플레이(키보드/광 마우스 포함) | |||
| 소프트웨어 | 중국어/영어 작동, 시간 영역 및 주파수 영역 분석, 신호 소스, 사인 스윕 주파수 분석 등 WORD는 테스트 보고서, 신호 및 데이터 표시, 저장, 테스트 매개변수 설정 및 기능 분석을 자동으로 생성할 수 있습니다. | |||
| 운영 체제 | 윈도우 2000/XP | |||
| 가속도 센서 흑백 |
주파수 영역: 1-2000Hz 감도: 50mv/g 온도 범위:-24 - 250℃ |
|||
| 전기적 요구 사항 | ||||
| 전원 | 3상, 380V/50Hz | |||
