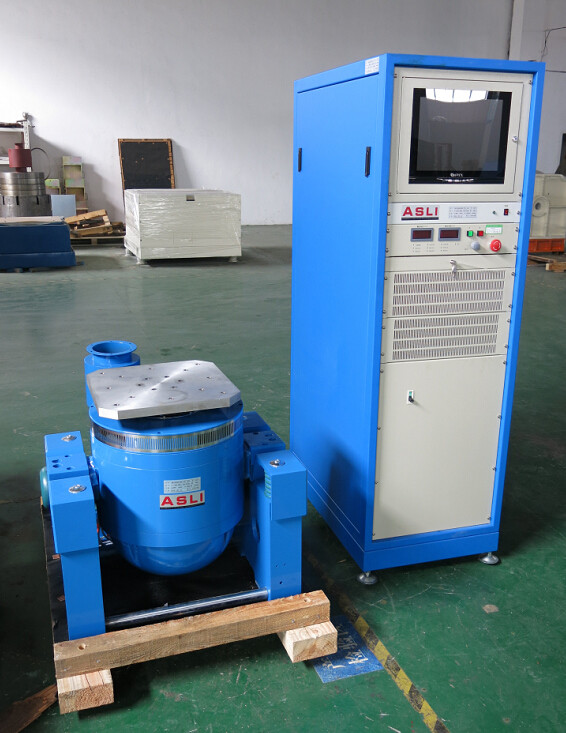

MIL-STD-810F 전기 역학 고 주파수 시노스 및 무작위 충격 진동 흔들기 테이블
전기역학적 진동 쉐이커 적용:
우리는 고 주파수 진동 테스트 기계 시리즈 제품의 제조자입니다, '이중 자기 회로 구조'를 채택, '자신 생성 골격 행동 원',"공중지원"과 "롤러 베어링 및 선형 안내", 'trunnion 격리' 첨단 현대 기술 및 특수 기술, X, Y, Z 3 축 시누소이드 진동 테스트 및 광대역 무작위 진동 테스트에서 완료 될 수 있습니다,클래식 (반 - 시노스) 에 의해 완료이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자,전기기기, 통신, 가전 및 기타 분야.
진동 테스트 기계의 기술적 매개 변수:
| 모델 |
부등급 시네스 힘(N) |
순차적으로 분류 힘(N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
등급 이배치 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

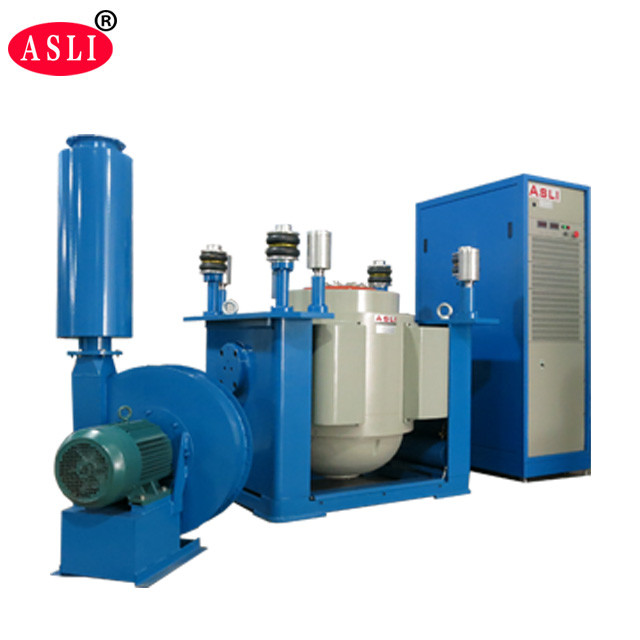

3축 대력 고주파 진동 시험 시스템 8채널 진동 제어기
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 록 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블 용량을 높여 낮은 주파수 성능을 향상.
수평의 기술적 매개 변수확장기:
수직의 기술적 매개 변수확장기:
이 기계의 증명서:
중국 공식 제3자 정정 보고서
CE 인증
패키지:
1PP 필름 먼저
2진공 패키지
3다시 PP 필름
4충돌을 피하기 위해 10mm 두께의 PU 폼
5. 강화 된 접착판 케이스
6표준 ASLI CASE MARK
진동 테스트 기계 포장 및 운송 세부 사항:
