진동 검사 는 무엇 입니까?
제품 들 은 매일 전 세계 에 패키지 와 운송 컨테이너 로 배송 된다. 차량, 배, 또는 항공기 로 운송 될 수 있지만, 어떤 방식 으로든 진동 에 노출 된다.진동 테스트는 종종 운송 전에 진동에 노출 제품을 품질 관리 도구로 사용됩니다.그 결과 는 흔들림 과 반등 으로 인한 손상을 줄이기 위해 제품 및 포장 디자인 에 사용될 수 있다. 진동 검사 는 또한 펌프 와 모터의 현장 모니터링 에 사용 된다.
저장할 수 있는 문서를 다운로드 -- 여기에 클릭 ----→진동 테스트 장비 ES-10.pdf
ISTA 패키지 운송 시뮬레이션 테스트에 필요한 전기 역학적 진동 흔들기
시험 요구 사항:
1IEC62133
2. UL1642
3UN383
4. GB31241
5.ISTA
특징:
1설정 방법: 중국어와 영어 메뉴, 컴퓨터 운영, 전문 모니터링 및 제어 시스템의 사용, 전체 프로세스의 데이터는 수여 및 출력 될 수 있습니다.
2디스플레이 기능: 데이터 수에 대한 동적 디스플레이 테스트 곡선, 멀티 댄.
3곡선 레코더:실시간 테스트 데이터 기록, 테스트 데이터는 자동으로, 테스트 결과를 저장, 인쇄 할 수 있습니다.
주요 기술 매개 변수
| 델 |
부등급 시네스 힘(N) |
순차적으로 분류 힘(N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
등급 이배치 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
사용자 이점
* 사용자가 쉽게 설치 할 수 있습니다
* 사용자 인터페이스: 로컬 모드에서 LCD 터치 스크린, 원격 모드에서 PC 윈도우 (이더넷을 통해)
* 로컬 모드: 미리 정의된 테스트를 빠르게 시작, 수십 개의 테스트 사양을 저장할 수 있습니다.
* 원격 모드: 테스트 정의 및 테스트 사양을 모스터, 테스트 제어, 테스트 데이터 검토 및 문서에 저장하는 것을 포함하여 시스템의 모든 작업.
진동 쉐이커 테이블 제조업체이중 자석 회로 구조, 자체 생성 된 골격 동작 원, 공기 지원 및 롤러 베어링 및 선형 안내를 채택했습니다.trunnion 격리 첨단 현대 기술 및 특수 기술, X,Y,Z 세 축 시누소이드 진동 테스트와 브로드밴드 무작위 진동 테스트에서 완료 될 수 있습니다.톱 치아 파동) 펄스 및 충격 반응 스펙트럼 테스트.
1 움직이는 코일 스켈레톤의 신중한 설계, 더 높은 1 순위 축적 rezonant 주파수.
2 가벼운 armature, 높은 딱딱함, 4500 Hz 주파수.
3 컴퓨터 연결 라인 제어, 즉시 재료를 저장.
4 제어 차트를 표시합니다.
5 낮은 저항과 높은 성능 설계, 높은 효율성, 낮은 비용
6 높은 신뢰성, 낮은 오류.

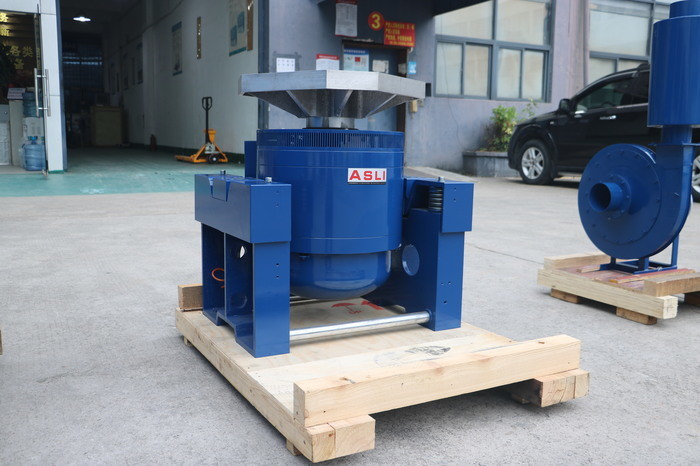

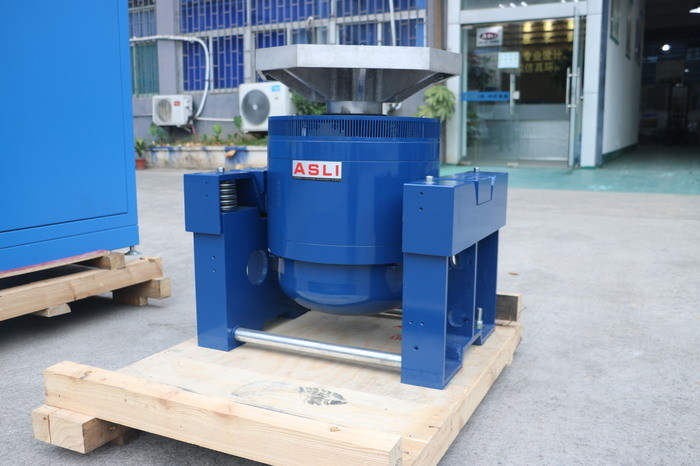

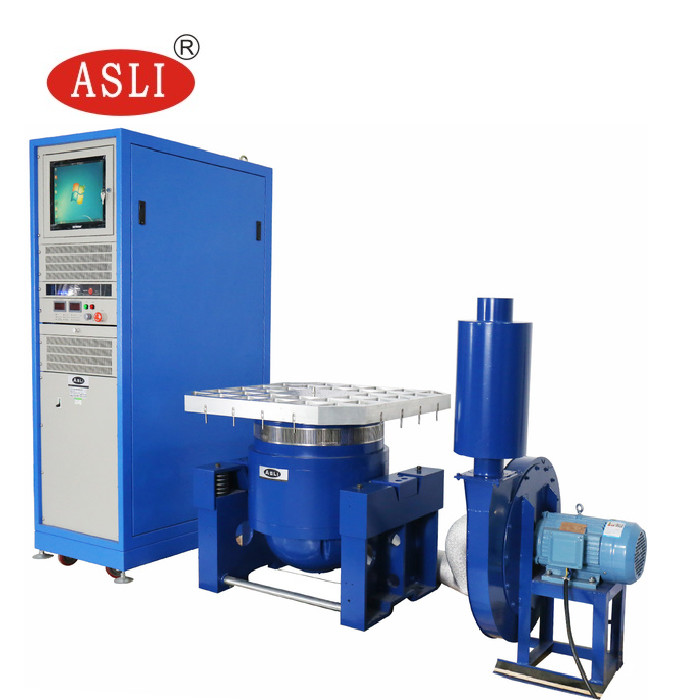

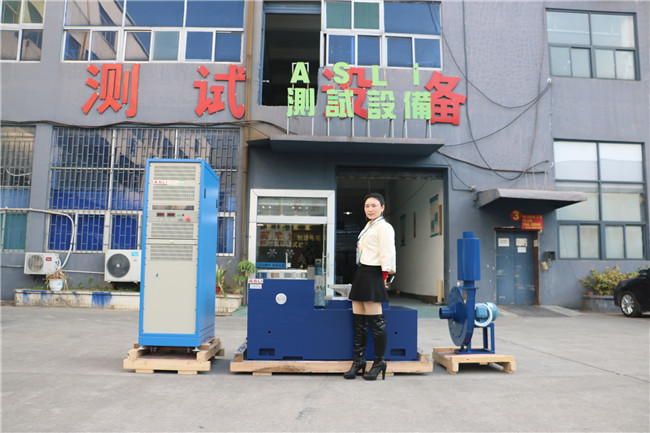

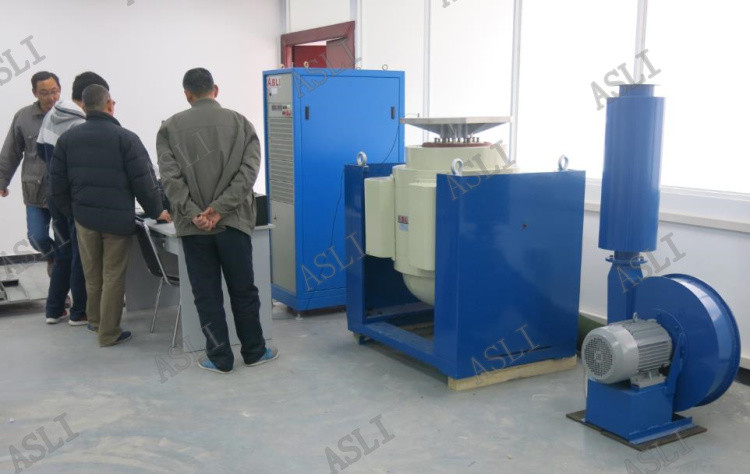

참고 사진:
