IEC 60068 30000N 이송 시뮬레이션 진동 시험기
Product Details
| 싸인 힘: | 30000N | 시험 표준: | IEC 60068 표준 |
|---|---|---|---|
| 속도: | 2.0 초당 미터 | 이동: | 100 밀리미터 |
| 빈도: | 3~3500HZ | 로딩: | 500kg |
| 가속: | 100g | 적용: | 배터리, 자동차 부품 |
| 강조하다 |
IEC 60068 진동 시험기,30000N 진동 시험기,IEC 60068 진동 시험 장비 |
||
Product Description
저장할 문서를 다운로드 -- 여기에 클릭 ----→고주파 진동 시험판 ES-30.pdf

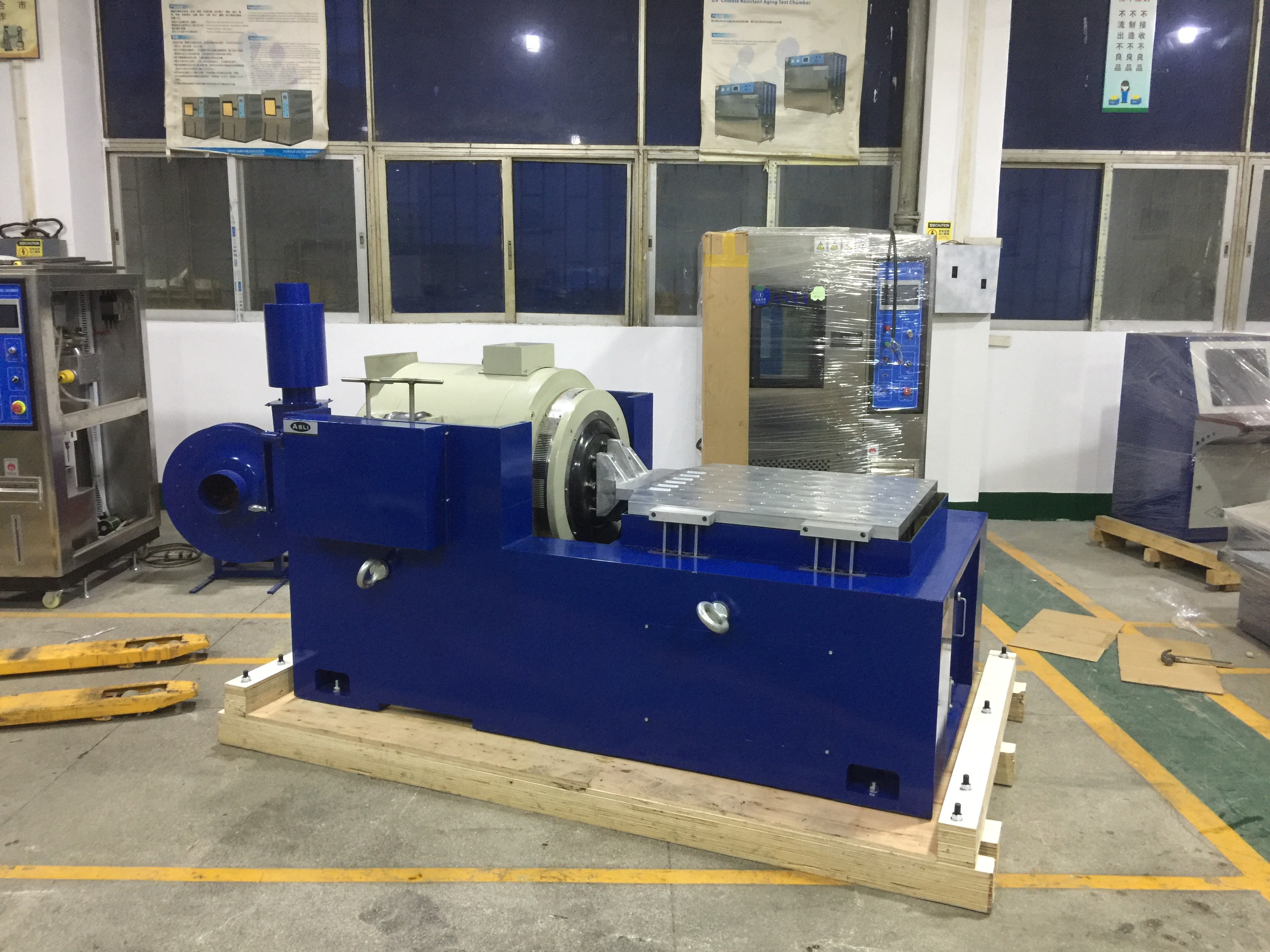

운송 시뮬레이션 진동 테스트 기계 IEC 60068 표준을 충족
전자기 진동 테이블은 방위, 항공, 항공우주, 통신, 전자, 자동차, 가전 및 기타 산업에서 널리 사용됩니다.이 유형의 장비는 초기 결함을 발견하는 데 사용됩니다실제 작업 조건과 구조 강도 테스트를 시뮬레이션하여 제품 응용이 넓고 응용 폭이 분명하며 테스트 효과는 눈에 띄고 신뢰할 수 있습니다.,스파이, 프로그래밍, 주파수 곱기, 로그리듬, 최대 가속, 진폭 변조, 시간 제어, 완전한 기능 컴퓨터 제어, 간단한 고정 가속/ 고정 진폭3개월의 테스트를 계속 중단한 장비, 안정적인 성능, 신뢰할 수 있는 품질.
사양
| 이름 | 자동차 배터리 EN50604 IEC62133 UN38.3 실험실 테스트용 진동 테스트 벤치 | ||||||||
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 등급 속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 스필 (Kg) | 이동 코일의 크기 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
성능 데이터 시트
| 쉐이커(ES-30)) | ||
| 시노 힘 (피크) | 30kN | |
| 충격 힘 (피크) | 60 kN | |
| 주파수 범위 | 5~2,800 Hz | |
| 이동 (연속) | 100mm | |
| 최대 속도 | 1.8m/s | |
| 최대 가속 | 100G | |
| 장갑 직경 | 445mm | |
| 1s음향 주파수 순서 | 2,400 Hz | |
| 허용되는 특이한 모멘트 | >500 Nxm | |
| 장갑의 무게 | 40kg | |
| HE/ST 나사 크기 | M10(메트릭) | |
| 축 진동 격리 주파수 | <3 Hz | |
| 맥스Payload | 500kg | |
| 자기 흐름 누출 | ≤1mT | |
| 크기 (L×W×H, 포장되지 않은) | 1,330x860x1,250mm | |
| 무게 (무 포장) | 2500kg | |
| 설치 | 고무 매트 (안커 볼트 필요) | |
| 전력 증폭기 (DA-30) | ||
| 증폭기 출력 | 30 kVA | |
| SNR | >65 dB | |
| 가명 출력 전압 | 120Vrms | |
| 증폭기 효율성 | >90% | |
| 크기 (L×W×H, 포장되지 않은) | 800x900x2,100mm | |
| 무게 (무 포장) | 500kg | |
| 붓기 | ||
| 공기 부피 | 0.46m3/s | |
| 힘 | 7.5kW | |
| 공기 통로의 지름 | 200 mm | |
| 공기 압력 | 8.8kPa | |
| 설치 | 천장에 연결 할 수 있습니다 (최고 2 개의 90도 구부리), 최대 20 ′′ 실행 | |
| 수평 슬라이드 테이블 | ||
| 크기 | 600x600mm | |
| 두께 | 45mm | |
| 빈도난모방 | 2,000 Hz | |
| 효과적m엉덩이 | 54kg | |
|
참고: 1고압 오일 필름 베어링은 더 나은 균일성을 위해 사용됩니다. |
||
| 진동컨트롤러와가속계 | ||
| 진동 조절기 | 진동 조절기시너지, 무작위, 충전 및 자정 등으로 | |
| 가속계 | 100mV/g, 범위: 50g, 작업 주파수: 1-10kHz, 무게: 11g, 10ft 저소음 케이블 | |
| 다른 지원 기능/ 액세서리 | ||
| 환경 위원회 | 지원 | |
| 모바일 기기 | 사용자 정의 | |
| 단열판 | 사용자 정의 | |
| 장착장 | 사용자 정의 | |
| 시스템의 작업 환경 | ||
| 온도 범위 | 0-40°C | |
| 습도 범위 | 0~90%, 응축이 없습니다. | |
| 전력 요구 사항 | 380V/3ph/50Hz,40kVA | |
| 압축 공기 압력 | 0.6 Mpa | |
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 록 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블의 운반 용량을 높여 낮은 주파수 성능을 향상.
진동 검사 는 무엇 입니까?
기계에 대한 더 많은 정보가 필요한 경우, 문의를 보내십시오.Product Highlights
