저장할 문서를 다운로드 -- 여기에 클릭 ----→ES-10 기계 진동 시험 시스템.pdf

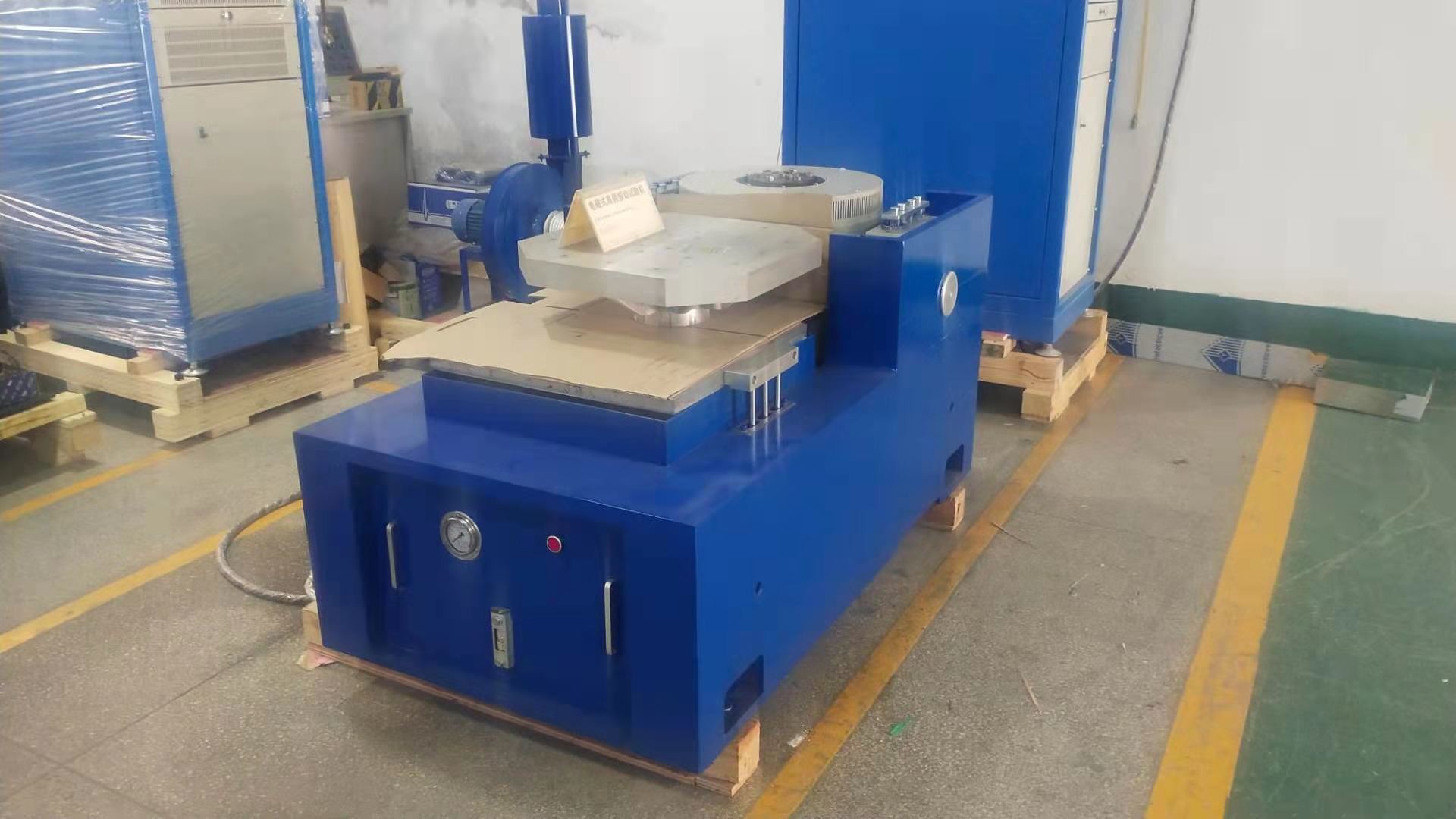

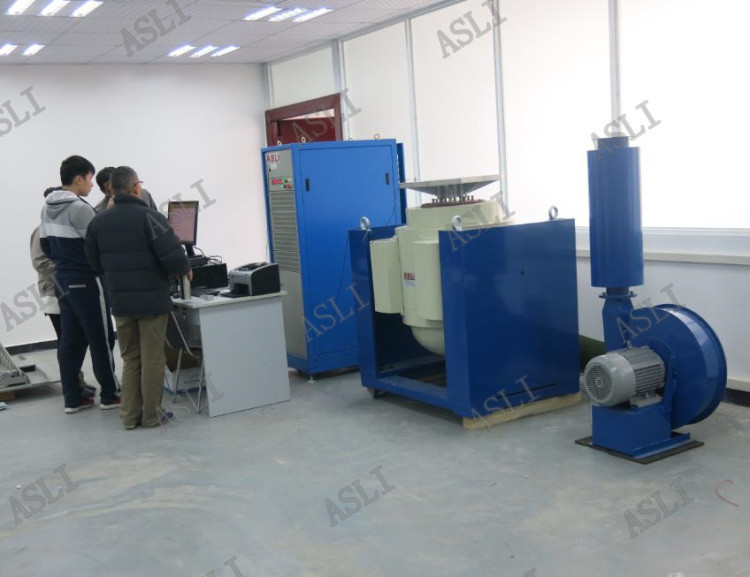

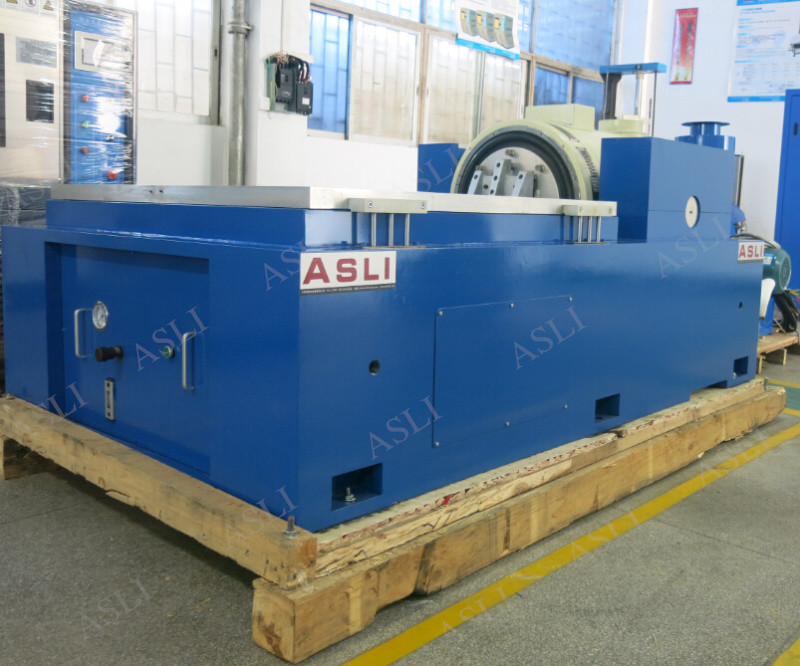

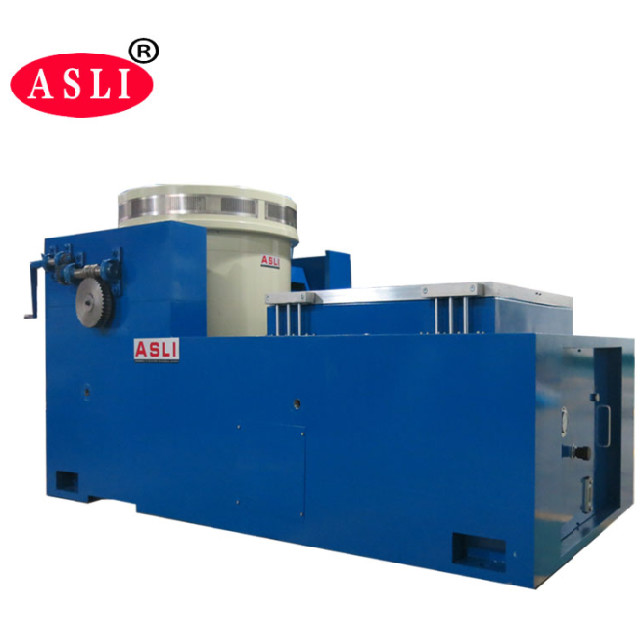

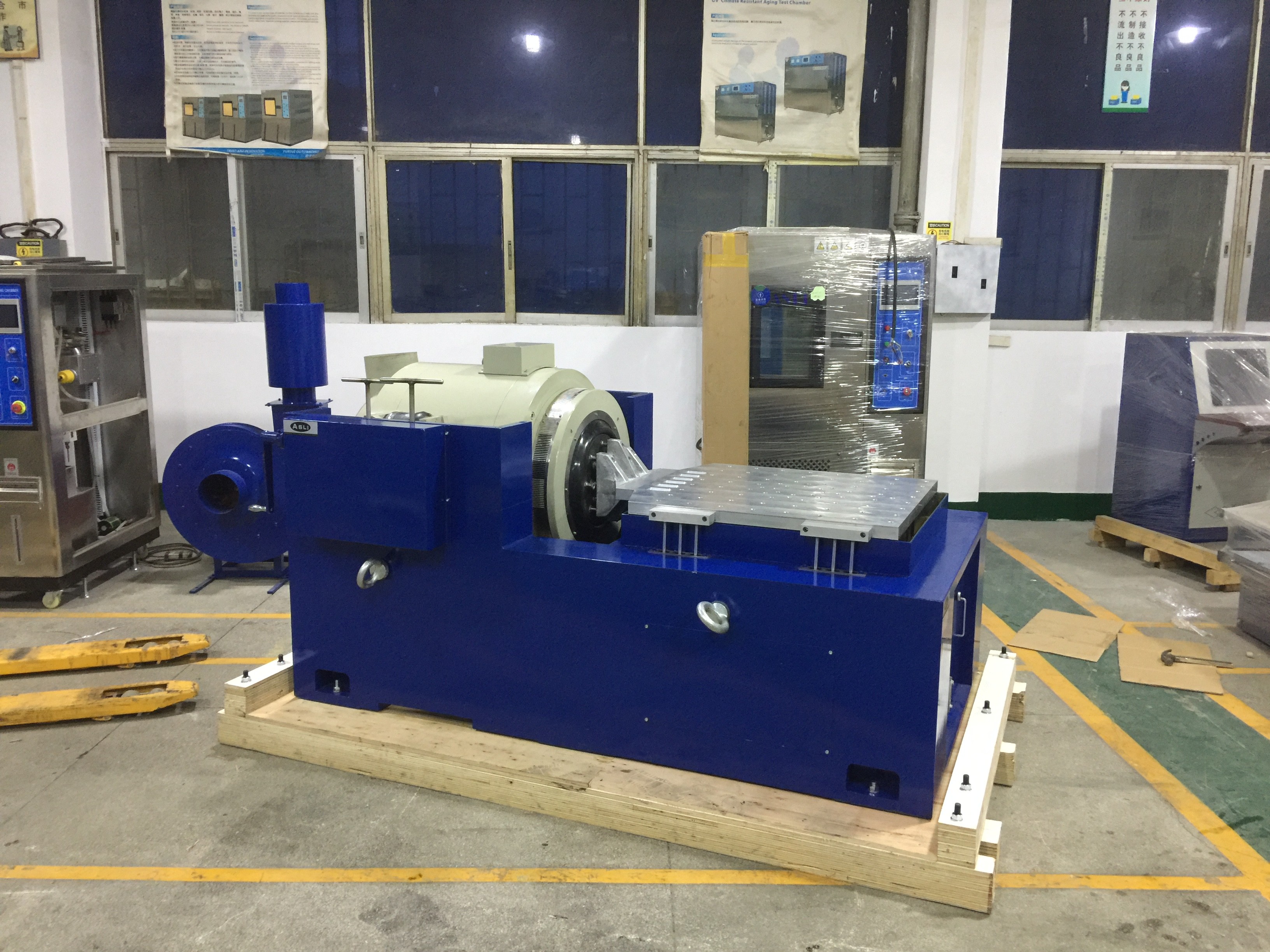

mil-std 810G 표준을 갖춘 고주파 전기 역학 흔들기 진동 테스트 장비
진동 테스트 시스템소형 및 가벼운 전자 기계 제품의 진동 테스트를 위해 설계된 진동 테스트 시스템이며 최대 부하 용량이 30kg입니다.
진동 테스트 기계의 기술적 매개 변수:
| 모델 |
부등급 시네스 힘(N) |
순차적으로 분류 힘(N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
등급 이배치 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* 사용자가 쉽게 설치할 수 있습니다 *사용자 인터페이스: 로컬 모드용 LCD 터치 스크린과 리모트용 PC 윈도우 (이더넷을 통해)모드
*로컬 모드: 미리 정의된 테스트를 빠르게 시작하여 수십 개의 테스트 사양을 저장할 수 있습니다.
*원격 모드: 테스트 규격의 정의와 모스터에 저장, 테스트 제어, 테스트 데이터 검토 및 문서화 등 시스템의 모든 작업.
