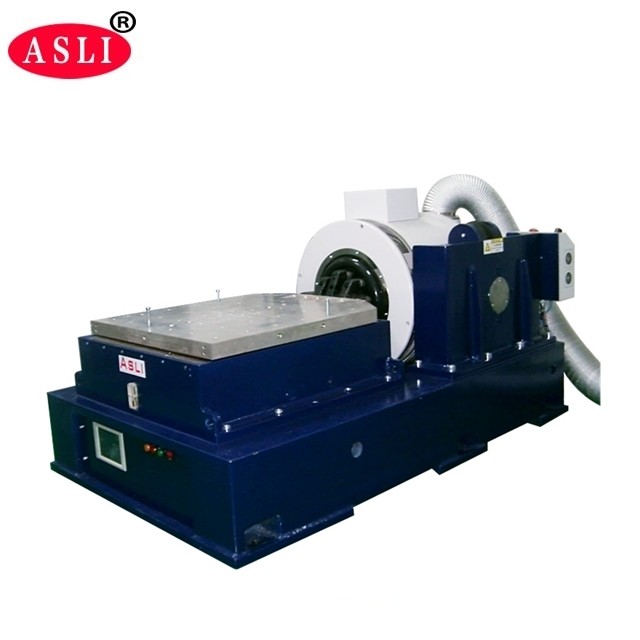

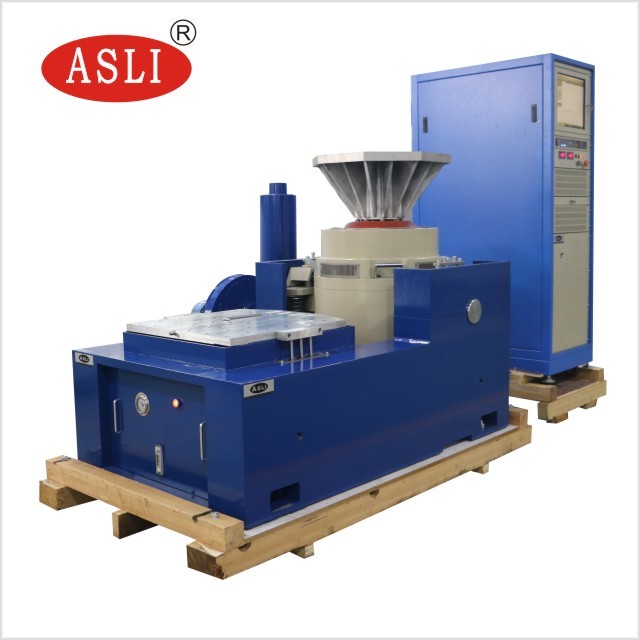

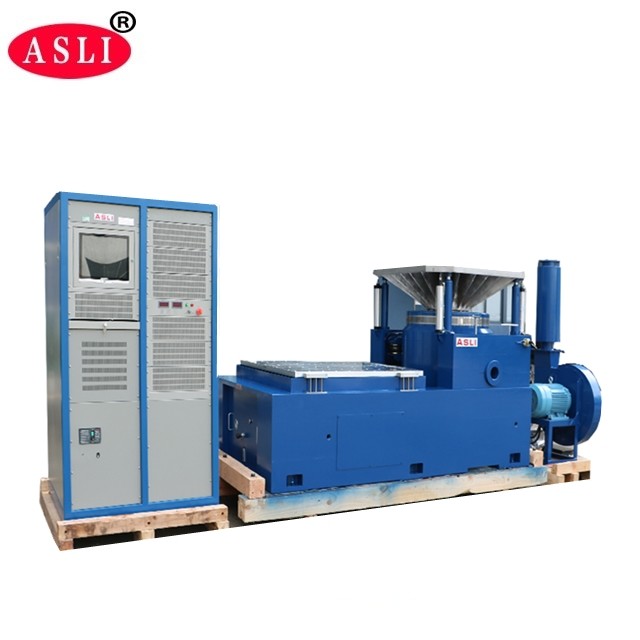

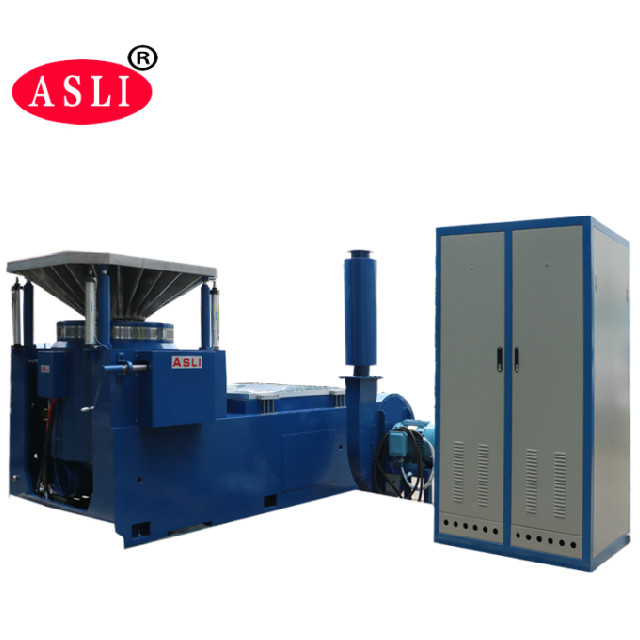

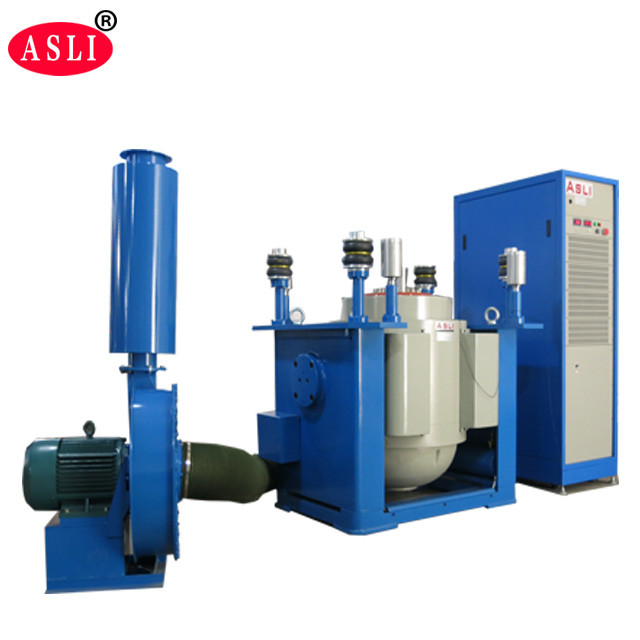

180 킬로그램 하중과 3500Hz 전기 역동학적 진동 교반기 테이블
Product Details
| 싸인 힘: | 6000N | 속도: | 1.6m/s |
|---|---|---|---|
| 치환: | 25 밀리미터 | 주파수: | 3~3500HZ |
| 로딩: | 180KG | 가속: | 100g |
| 아마추어: | 230 밀리미터 | ||
| 강조하다 |
3500Hz 진동 교반기 테이블,180개 킬로그램 하중 진동 교반기 테이블,3500Hz 전기 역동학적 진동 기기 |
||
Product Description
애플리케이션
고주파 진동 셰이커는 '이중 자기 회로 구조', '자체 생성 골격 액션 서클', '공수 지원' 및 '롤러 베어링 및 선형 유도', '트러니언 격리' 첨단 현대 기술과 특수 기술을 채택하여 완성 가능 X, Y, Z 3축 정현파 진동 테스트 및 광대역 무작위 진동 테스트에서는 클래식(반사인) 펄스 및 충격 응답 스펙트럼 테스트로 완료됩니다.국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
(1) 정격 힘: 사인력 6000N;무작위 힘 6000N;충격력 12000N;
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 앞뒤로 스윕, 사인, 랜덤, 충격
(3) 스윕 주파수 모드: 선형, 로그, 앞뒤 스윕, 고정 주파수
(4) 스윕 주파수 시간: 1 ~ 32767
(5) 스윕 주파수 시간: 고정 주파수/단일 1-3600분, 스윕 주파수 곡선을 표시할 수 있습니다.
(6) 최대.가속도 1000m/s2(무부하)
(7) 최대하중 180Kg
(8) 최대.변위: 25mm pp(무부하), 이중 피크
(9) 충격 변위: 25mm
(10) 무빙코일 무게 : 6.5kg
(11) 진동 방향: 수직
(12) 진동파: 사인, 랜덤, 충격
(13) 이동 코일의 직경: Φ230 mm
(14) 진동 시스템 치수(mm): W850xH750xD550mm
(15) 진동 시스템 중량: 590kg
2-2 진동 구성요소 상세
(1) 진동 발생기 1 세트
(2) 진동 컨트롤러 1 세트
(3) 통신연결챔버 1식
(4) DA-6 전력 증폭기 1 세트
(5) 드라이버 소프트웨어 1 세트
(7) 드라이버 소프트웨어 1 세트
(8) 냉각 시스템 1 세트
(9) 산업용 컴퓨터 1 세트
기술적인 매개변수:
| 이름 | 자동차 부품용 포장진동표/진동표 시험기 | ||||||||
| 모델 | 정격 사인력(N) | 정격 무작위 힘(N) | 주파수 범위(Hz) | 정격 가속도(m/s2) | 정격속도(m/s) | 정격 변위(pp)mm | 최대.하중(Kg) | 이동 코일 (Kg) | 무빙 코일 치수(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5리터 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. 2개의 자기 회로, 자속 누설이 낮고 구조가 컴팩트하며 합리적입니다.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 전용 트러니온 분리 파운데이션, 모바일 편의시설 설치.
5. 첨단 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계로 냉각 효과가 향상되었습니다.
7. 베어링 작은 풍선의 정적 강성, 동적 강성, 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
