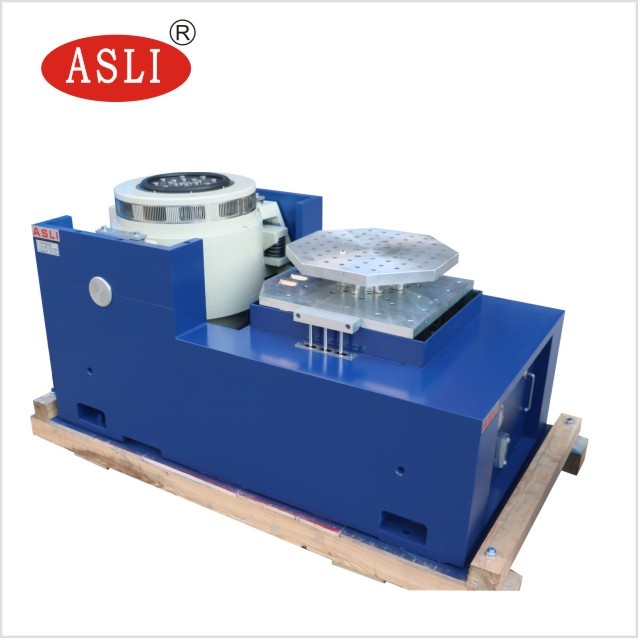

강력한 진동 쉐이커 / 시뮬레이션 운송 진동 테스트 테이블 패키지
적용
고주파 진동 쉐이커는 '이중 자기 회로 구조', '자신 생성 스켈레톤 액션 서클', '공중 지원' 및 '롤러 베어링 및 선형 안내'를 채택했습니다."트리니온 격리" 첨단 현대 기술 및 특수 기술, X, Y, Z 3 축 시누소이드 진동 테스트 및 광대역 무작위 진동 테스트로 완료 될 수 있으며, 고전적인 (반 - 시누스) 펄스 및 충격 반응 스펙트럼 테스트로 완료됩니다.국방에 널리 사용되고 있습니다, 무기, 항공, 항공우주, 통신, 전자, 전기 기기, 통신, 가전 및 기타 분야.
(1) 명칭 힘: 시노스 힘 6000N; 무작위 힘 6000N; 충격 힘 12000N
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 앞뒤로 스파이, 시노스, 무작위, 충격
(3) 스웨이프레크레인지 모드: 선형, 로가리듬, 스웨이프레크레인지, 고정 주파수
(4) 스웨이프레크루먼트 타임: 1 ~ 32767
(5) 스웨이프레크루먼트 시간: 고정 주파수 / 단 1-3600mins, 스웨이프레크루먼트 곡선을 표시 할 수 있습니다.
(6) 최대 가속 1000m/s2(무부하)
(7) 최대 부하 180kg
(8) 최대 이동량: 25mm p-p (무부하), 두 배 최고
(9) 충격 이동: 25mm
(10) 움직이는 코일의 무게: 6.5kg
(11) 진동 방향: 수직
(12) 진동파: 시노스, 무작위, 충격
(13) 움직이는 코일의 지름: Φ230 mm
(14) 진동 시스템 크기 ((mm): W850xH750xD550mm
(15) 진동 시스템 무게: 590kg

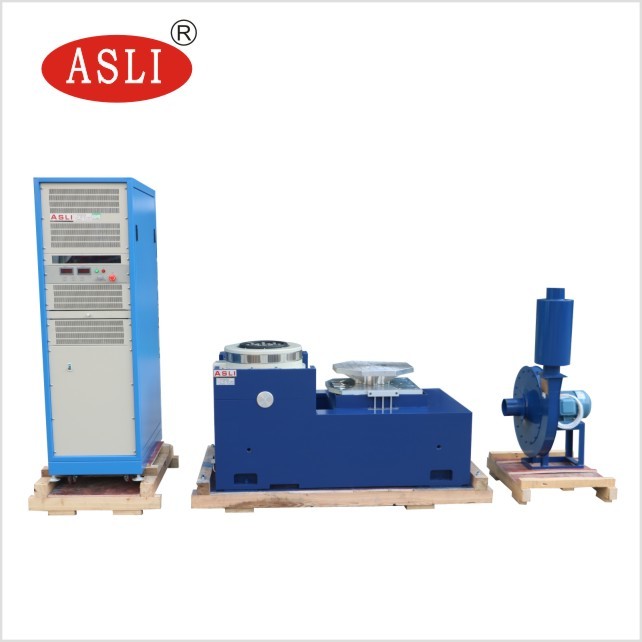

2-2 진동 구성 요소 세부 사항
(1) 진동 발전기 1 세트
(2) 진동 조절기 1 세트
(3) 통신 연결 챔버 1 세트
(4) DA-6 전력 증폭기 1 세트
(5) 흥분 전력 1 pc
(7) 드라이버 소프트웨어 1 세트
(8) 냉각 시스템 1 세트
(9) 산업용 컴퓨터 1 세트
강력한 진동 쉐이커 / 시뮬레이션 운송 진동 테스트 테이블 패키지 기술 파라미터:
| 이름 | 자동차 부품을 위한 포장 진동 테이블/진동 테이블 검사기 | ||||||||
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 등급 속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 스필 (Kg) | 이동 코일의 차원 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
