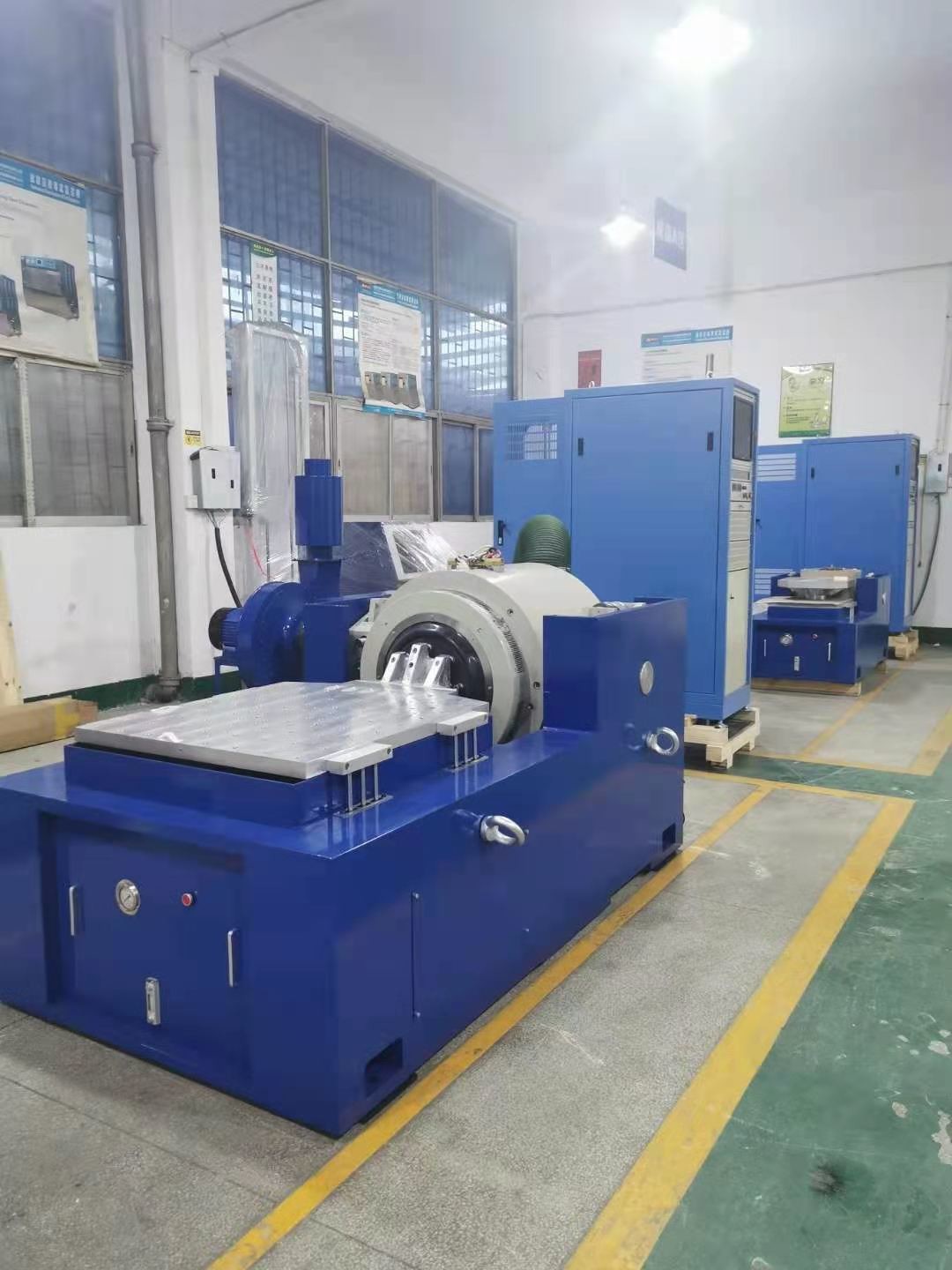

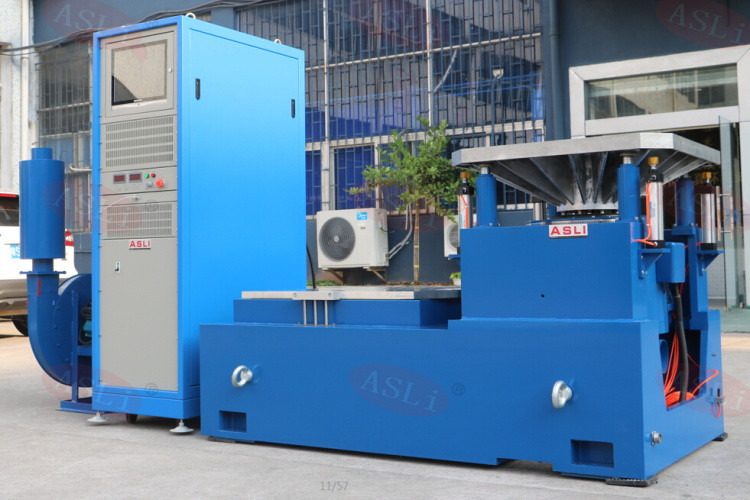

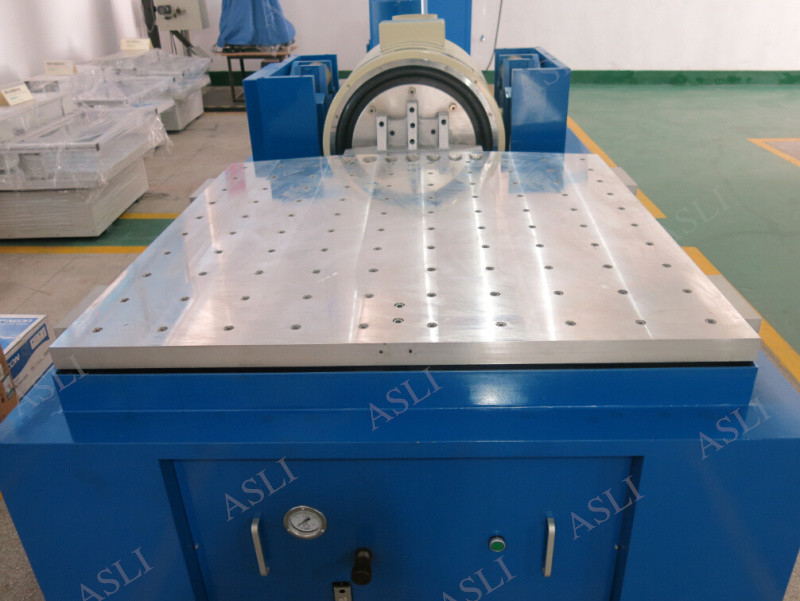

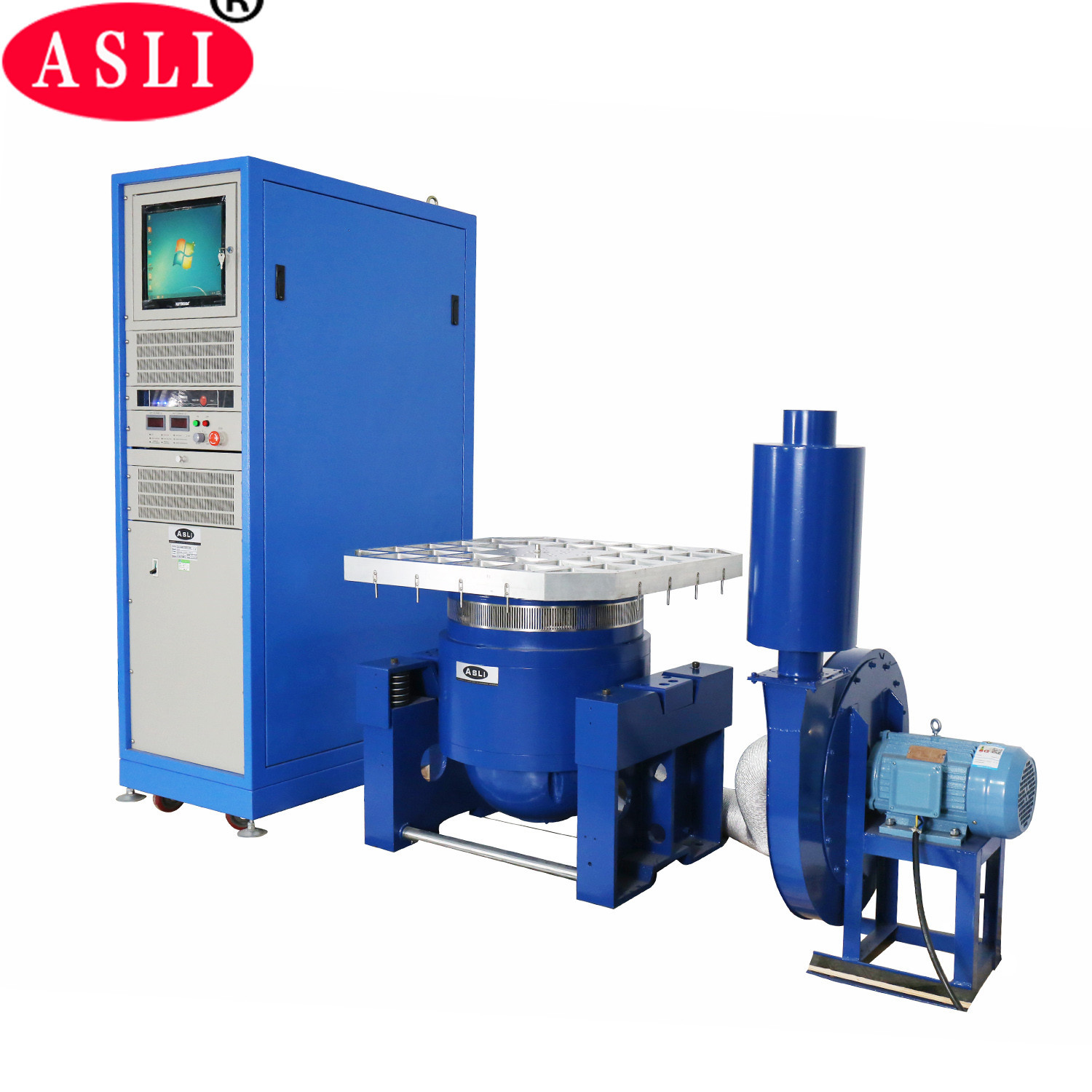

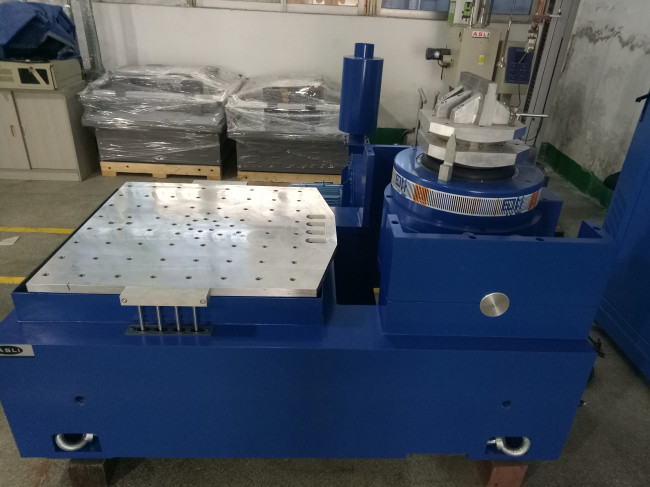

JESD 22-B103B 수직 전기역학적 진동 시험 장비
Product Details
| 충격 힘: | 1200N | 진동 방향: | 베리티칼 수평진동 테스트 |
|---|---|---|---|
| 기준: | ISTA 표준 | 적용: | 포장 |
| 이동: | 25mm | 가속: | 100g |
| 강조하다 |
JESD 22-B103B 진동 테스트 장비,수직 전기 역학 진동 테스트 장비,JESD 22-B103B 전기 역학 진동 셰이커 |
||
Product Description
이 수직 진동 테스트 시스템은 전자 부품에 대한 JESD 22-B103B 표준을 충족하도록 특별히 설계되었습니다.배터리의 구조적 무결성 및 성능을 평가하기 위한 진동 조건의 신뢰할 수 있는 시뮬레이션, 배터리 팩, 그리고 동적 스트레스 아래 전자 집합.
- GB/T 31486-2015 전기 차량의 견인 배터리의 전기 성능 요구 사항 및 시험 방법
- UL 1642:2012 리?? 배터리 표준
- UL 2054:2012 가정용 및 상업용 배터리
- UN38.3 (2012) 3부: 위험물 운송 제안 시험 및 표준 설명서
- IEC 62133-2:2017 휴대용 밀폐된 2차 전지의 안전 요구 사항 및 휴대용 애플리케이션에 사용되도록 그것으로부터 제조된 배터리
- IEC 62281:2004 리?? 배터리 및 배터리의 운송에서의 안전 요구 사항
- IEC 60086:2007 Galvanic Cell Part 4: 리?? 이온 배터리의 안전 요구 사항
진동 테스트 시스템은 표준 배터리 테스트 요구 사항에 따라 설계되었습니다. 통제 된 조건에서 배터리 또는 배터리 팩은 진동 테이블에 안전하게 고정됩니다.그 다음 시스템은 정해진 빈도를 적용합니다., 가속 및 이동 모드는 서로 세 개의 수직 축을 따라 수행됩니다. 테스트 기간 동안 배터리 샘플은 누출, 전압 손실, 손상, 화재 또는 폭발을 유지해서는 안됩니다.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
진동 테스트 벤치 외에도 우리의 제품 포트폴리오는 또한 포함:
- 온도/ 습도 시험 시리즈:온도 습도 테스트 챔버, 워크인 안정화 챔버, 열 충격 테스트 챔버, 온도 습도 UV 테스트 챔버, 램프 속도 온도 챔버
- 노화 테스트 시리즈:고온 오븐, 진공 건조 오븐, 공기 환기 노화 테스트 챔버, 증기 노화 테스트 챔버, 오존 테스트 챔버, 연소 테스트 장비.
- 기상 시뮬레이션 테스트 시리즈:비 스프레이 테스트 챔버, 먼지 테스트 챔버, 젠론 램프 노화 테스트 챔버, UV 저항 테스트 챔버
- 기계 시험 시리즈:진동 테스트 머신, 떨어뜨림 테스트 머신, 반박 테스트 머신, 가속 기계 충격 테스트 머신, 그리고 더 많은 것.
Product Highlights
JESD 22-B103B 수직 전기역학적 진동 테스터: 1200N 충격력, 25mm 변위, 100g 가속도, ISTA 규격. 포장 및 배터리 테스트에 이상적입니다. 내구성이 뛰어나고 효율적이며 맞춤형 옵션을 사용할 수 있습니다.
동적 진동 교반기 시스템 CE가 증명한 우호적 고주파를 사용하세요
3000N 사인력, 3-3500Hz, 100g 가속도, 수직+수평 테스트를 갖춘 CE 인증 고주파 진동 셰이커입니다. 이중 자기 회로, 고급 냉각 및 트러니언 절연이 특징입니다. 맞춤형 옵션을 사용할 수 있어 배터리 및 LED 테스트에 이상적입니다.
-70~200C 프로그래머블 제어 환경 온도 습도 시험 챔버
408L 프로그래밍 가능한 온도 습도 챔버, -70~200°C, 20~98%RH. SUS#304 스테인리스 스틸, CE 마크, SGS 테스트 완료. 프랑스 Tecumseh 압축기, USB 인터페이스, OEM 사용 가능. LED, 배터리, 전자 제품 테스트에 이상적입니다.
OEM / ODM은 광학기기를 위한 장비를 시험하는 진동 테이블을 받아들였습니다
광학 기기용 OEM/ODM 진동 테이블: 3000N 사인력, 3-3500Hz, 1.6m/s, 수직/수평. 이중 자기 회로, 공기 스프링 절연, MIL-STD-810F/G 준수. 실험실 내구성 테스트에 이상적입니다.
축전기와 자동차 애플리케이션을 위한 불규칙진동 시험 기계
ES-20 무작위 진동 테스트 기계는 20000N 사인력, 3-2500Hz 범위, 300kg 하중, 커패시터 및 자동차 사용을 위한 X/Y/Z 축 테스트를 제공합니다. CE 인증, 28년 제조 업체, 수출용 합판 포장재.
