MIL-STD 202를 갖춘 고주파 전기 역학 쉐이커 진동 테스트 장비
진동 시스템 (ES-10)
1 산업용 전기 역학 진동 쉐이커의 기술적 매개 변수:
(1) 명칭 힘: 시노스 힘 10000N; 무작위 힘 10000N; 충격 힘 10000N
(2) 주파수 범위: 5 Hz ~ 3500 Hz, 고정 주파수, 앞뒤로 스파이, 시노스, 무작위, 충격
(3) 스웨이프레크레인지 모드: 선형, 로가리듬, 스웨이프레크레인지, 고정 주파수
(4) 스웨이프레크벤시 타임: 1 ~ 32767.
(5) 스웨이프레크루먼트 시간: 고정 주파수 / 단 1-3600 분, 스웨이프레크루먼트 곡선을 표시 할 수 있습니다.
(6) 최대 가속 1000m/s 2 (부하 없이)
(7) 최대 속도: 1.8m/s
(8) 최대 이동력:51mmp-p (무부하), 두 배 최고
(9) 충격 이동: 51mm
(10) 움직이는 코일의 무게: 14 kg
(11) 진동 방향: 수직 + 수평 진동
(12) 진동파: 시노스, 무작위, 충격
(13) 움직이는 코일의 지름: Φ240 mm
(14) 진동 시스템 크기 ((mm): W1046*H660*D783mm
(15) 진동 시스템 무게: 900kg

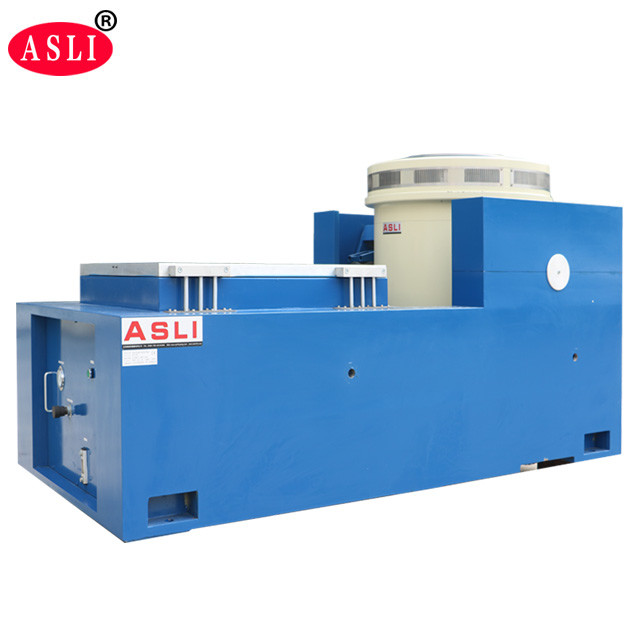

진동 테스트 기계에 대한 수평 스탠드 특징:
작은 로딩 벤치 내에서 더 높은 가속과 작업 주파수를 실현, 전체 기계 벤치의 로딩 용량과 성능을 향상.
수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정에 편리한 통합 유형입니다.
정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
내장 오일 펌프, 좋은 구조와 간편한 조작.
전기 역학 흔들기 기술 매개 변수:
| 모델 | 부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
등급 속도 (m/s) | 등급 교체 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) | 크기 이동 스필 (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
전기 동적 쉐이커 가격에 대한 신청:
우리는 전기 진동 시리즈 제품의 제조자입니다. 우리는 '이중 자기 회로 구조'를 채택했습니다."공중 지원" 및 "롤러 베어링 및 선형 안내""트리니온 격리" 첨단 현대 기술
및 특수 기술, X, Y, Z 세 축 시누소이드 진동 테스트와 광대역 무작위 진동 테스트에서 완료 될 수 있습니다.
클래식 (반 - 시노스, 트라페소이드, 자그빨 파동) 펄스 및 충격 반응 스펙트럼 테스트. 널리 사용되는 고주파 진동 검사기
국방, 무기, 항공, 항공우주, 통신, 전자, 전기기기, 통신,
가정용 기기 및 다른 분야. --- 산업용 흔들기 진동 검사기
반 시누스 파동 충격 테스트특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블 용량을 높여 낮은 주파수 성능을 향상.
진동 테스트 기계에 설치 요구 사항:
(1) 사용자는 매우 무거운 장비로 이동하기 위해 포크리프트 및 전환 도구를 준비해야합니다. 또한 확실히하십시오.
문은 장비가 들어갈 수 있을 정도로 크다
(2) 기계의 작동 환경은 실내 온도 아래와 좋은 환기를해야합니다. 우리는 강력하게 작업 부위에 에어컨을 설치하는 것을 제안합니다.기계의 공간 거리는
왼쪽/우측/뒤쪽은 최소 700mm, 앞쪽은 최소 1500mm가어야 합니다.
큰 힘의 전기 동적 진동 쉐이커 시스템에 대한 패키지:
먼저 PP 필름, 그리고 기계와 케이스 사이에 10mm 거품, 그리고 외부는 표준 수출 접착판 케이스입니다.
