MIL-STD-810F MIL-STD-810G 3000N 실험실용 진동 테스트 시스템
Product Details
| 싸인 힘: | 3000N | 속도: | 1.6m/s |
|---|---|---|---|
| 진동 방향: | 수직 수평식 | 애플리케이션: | 실험실 |
| 빈도: | 3~3500HZ | 힘: | 380v 3 단계 |
| 이동: | 25mm | ||
| 강조하다 |
MIL-STD-810F 진동 테스트 시스템,MIL-STD-810G 진동 테스트 시스템,3000N 진동 테스트 시스템 |
||
Product Description

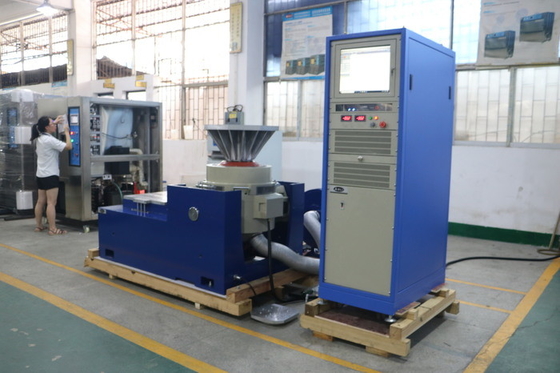

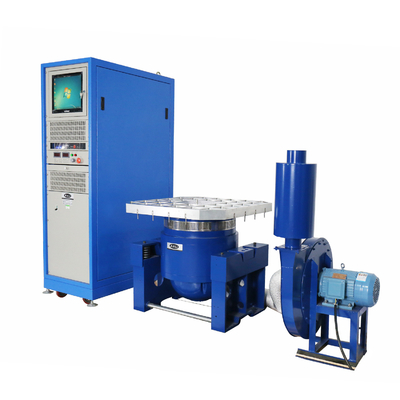

본 랜덤 진동 시험 시스템은 MIL-STD-810F 및 MIL-STD-810G 표준을 충족하도록 설계되었으며, 실험실 환경에서 신뢰할 수 있고 정확한 진동 테스트를 제공합니다. 이 전자기식 셰이커 시스템은 광범위한 환경 시뮬레이션 응용 분야에 적합합니다.
- 높은 축 공진 주파수를 갖춘 잘 설계된 동적 서클 스켈레톤.
- 이중 자기 회로 설계는 높은 자기장 강도, 낮은 자속 누설 및 컴팩트하고 합리적인 구조를 보장합니다.
- 로커 로드 롤러 베어링, 직선 및 수입 지향 복합 본체 강성 방향 및 편심 하중 용량.
- 호르몬 사용 전용 트런니언 절연 기초, 편리한 이동식 설치.
- 시스템 전반에 통합된 고급 기술은 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
| 매개변수 | 사양 |
|---|---|
| 정격 힘 | 정현파 힘 3000N; 랜덤 힘 3000N; 충격 힘 6000N |
| 주파수 범위 | 3Hz ~ 3500Hz; 고정 주파수, 왕복 스윕, 정현파, 랜덤, 충격 |
| 주파수 스윕 모드 | 선형, 로그, 왕복 스윕, 고정 주파수 |
| 주파수 스윕 횟수 | 1 ~ 32767 |
| 주파수 스윕 시간 | 고정 주파수 / 단일 1~3600분; 주파수 스윕 곡선을 표시할 수 있습니다. |
| 최대 가속도 | 1000 m/s² (무부하) |
| 최대 속도 | 1.6 m/s |
| 최대 변위 | 25 mm p-p (무부하), 이중 피크 |
| 충격 변위 | 25 mm |
| 이동 코일 무게 | 3.5 kg |
| 진동 방향 | 수직 |
| 진동 파형 | 정현파, 랜덤, 충격 |
| 이동 코일 직경 | φ150 mm |
| 진동 시스템 치수 | W750 × H599 × D680 mm |
| 진동 시스템 무게 | 490 kg |
전자기식 고주파 진동 셰이커 시리즈 제품의 제조업체로서, 우리는 "이중 자기 회로 구조", "자가 생성 스켈레톤 액션 서클", "항공 지원", "롤러 베어링 및 선형 가이드", "트런니언 절연"을 포함한 최신 기술을 채택합니다. 이러한 시스템은 X, Y, Z 3축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트, 그리고 고전적 펄스 테스트(반정현파, 사다리꼴파, 톱니파) 및 충격 응답 스펙트럼 테스트를 완료할 수 있습니다.
이러한 제품은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 분야에서 널리 사용됩니다.
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 자속 누설을 줄입니다. 특수 탈자 구조는 자속 누설을 1mT 미만으로 줄일 수 있습니다.
- U형 스프링, 롤러 및 선형 베어링은 휨 하중에 대한 강한 저항력을 제공합니다.
- 에어 스프링은 진동 절연에 사용됩니다. 진동 시스템은 무거운 하중에서도 안정적으로 작동하며 특수 기초가 필요하지 않습니다.
- 진동 테스터의 과열, 과부하, 과전류, 과전압 및 과변위 조건에 대한 보호 장치가 제공됩니다. 전기 네트워크 보호 장치는 과전압, 저전압 및 위상 부족을 포함합니다. 구동 전원 보호에는 전류 제한, 소프트 스타트, 과열, 단락 전류 및 모듈 오류 보호가 포함됩니다.
- 정현파, 랜덤 및 충격 환경 테스트를 완료할 수 있습니다.
- 이 시스템은 전압 변동에 대한 최소 요구 사항이 있습니다 — ±10% 이하가 허용됩니다.
- 이 시스템은 접지 저항에 대한 최소 요구 사항이 있습니다 — 4Ω 이하가 허용됩니다.
- 높은 신뢰성, 특히 장시간 작동에 적합합니다.
- 작은 하중 벤치 내에서 더 높은 가속도와 작동 주파수를 실현하여 전체 기계 벤치의 하중 용량과 성능을 향상시킵니다.

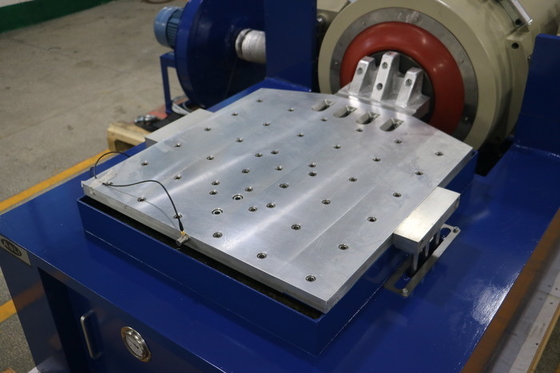

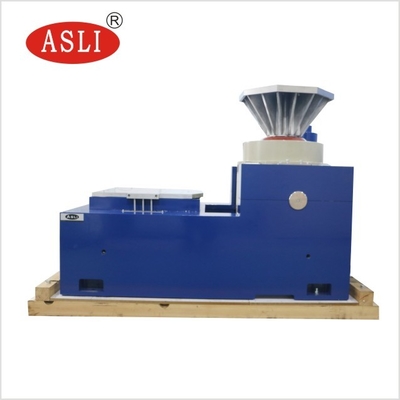

- 수평 벤치와 진동 벤치는 일체형으로, 완벽한 구조와 편리한 설치 및 조정을 제공합니다.
- 정압 트랙, V자형, 경사 저항 및 편향 하중 저항 용량. 내장 오일 펌프, 우수한 구조 및 쉬운 작동.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

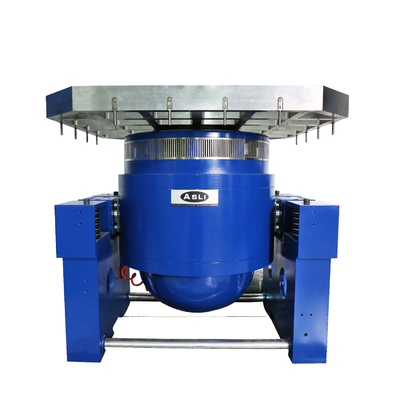

VT 수직 확장 벤치와 지정된 클램프는 완벽한 구조, 고품질 재료 및 솜씨를 기반으로 고객이 최고의 성능을 얻을 수 있도록 정밀하게 계산되고 정교하게 설계되었습니다.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (원형 벤치) | 220 | 350 | φ1200 |
Product Highlights
3000N 사인력, 3~3500Hz, 1.6m/s, 25mm 변위를 갖춘 MIL-STD-810F/G 진동 테스트 시스템. 이중 자기 회로, 공기 스프링 절연, 특수 기초 없음. 실험실 방어, 항공우주, 전자 테스트에 이상적입니다.
