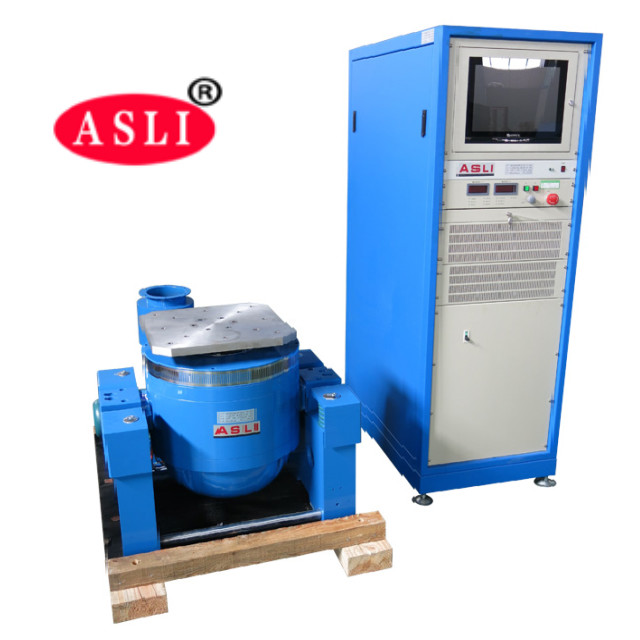

IEC 60068-2-64-2008 ASTM D4169-08 고주파 진동 셰이커
Product Details
| 싸인 힘: | 3000N | 속도: | 1.6m/s |
|---|---|---|---|
| 진동 방향: | 수직 수평식 | 애플리케이션: | 실험실 |
| 빈도: | 3~3500HZ | 힘: | 380v 3 단계 |
| 이동: | 25mm | ||
| 강조하다 |
ASTM 고주파 진동 셰이커,IEC 고주파 진동 셰이커,ASTM D4169-08 진동 셰이커 테이블 |
||
Product Description
우리는 전자 공학 고 주파수 진동 쉐이커 시리즈 제품의 제조자입니다. 우리의 시스템은이중 자기 회로 구조,자체 생성된 골격 동작 원,항공 지원,롤러 베어링 및 선형 안내, 그리고트루니온 격리이 기술들은 X, Y, Z 3축 시누소이드 진동 테스트와 광대역 무작위 진동 테스트, 그리고 고전적인 펄스 테스트 (반 시누스, 트라페소이드,자그빨 파동) 및 충격 반응 스펙트럼 테스트.
이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자, 전기 기기 및 가전 분야에서 널리 사용됩니다.
- 잘 설계된 동적 원 골격, 더 높은 단계 축적 공명 주파수.
- 두 개의 자기 회로 설계: 낮은 자기 흐름 누출, 컴팩트하고 합리적인 구조.
- 로커 막대기 롤러 베어링, 직선 및 수입 지향 복합체 경직성 지향, 특이한 부하 용량.
- 편리한 모바일 설치와 함께 호르몬 사용을 위한 Trunnion 격리 기반.
- 첨단 기술로 움직이는 시스템은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선의 정적 딱딱함과 동적 딱딱함은 진동 테이블 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
- 가급적 힘:시노스 힘 3000N; 무작위 힘 3000N; 충격 힘 6000N
- 주파수 범위:3Hz ~ 3500Hz; 고정 주파수, 앞뒤로 휩쓸고, 시노스, 무작위, 충격
- 스웨이프-프레쿼리티 모드:선형, 로가리듬, 뒤돌아다니는, 고정 주파수
- 스웨이프-프레쿼리티 타임즈:1에서 32767
- 스웨이프-프레쿼리티 타임:고정 주파수/일기 1~3600분; 스파이프 주파수 곡선을 표시할 수 있습니다.
- 최대 가속:1000m/s2 (무부하)
- 최대 속도:1.6m/s
- 최대 이동량:25 mm p-p (무부하), double peak
- 충격 이동:25mm
- 이동 코일의 무게:3.5kg
- 진동 방향:수직
- 진동파:시노, 무작위, 충격
- 이동 코일의 지름:Φ150mm
- 진동 시스템 차원:W750 × H599 × D680 mm
- 진동 시스템 무게:490kg
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대. 로딩 (kg) | 이동 코일 (kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3~2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3~2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3~2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 플럭스 누출을 감소시킵니다. 특수 디가우싱 구조는 플럭스 누출을 1mT 이하로 줄일 수 있습니다.
- U형 스프링, 롤러 및 선형 베어링은 기울기 부하에 강한 저항을 제공합니다.
- 에어 스프링은 진동 격리용으로 사용된다. 진동 시스템은 무거운 부하에서도 안정적으로 작동한다. 특별한 기초가 필요하지 않다.
- 전기 네트워크 보호 장치는 과열, 과부하, 과전류, 과전압 및 진동 검사기의 과 이동에 대한 보호 장치가 제공됩니다. 전기 네트워크 보호 장치는 과전압,저전압드라이브 전력 보호에는 전류 제한, 소프트 시작, 과 온도, 단류 및 모듈 오류 보호가 포함됩니다.
- 시노스, 무작위, 그리고 충격 환경 테스트를 완료할 수 있습니다.
- 이 시스템은 전압 변동에 대한 최소한의 요구 사항을 가지고 있습니다. ≤ ± 10%가 허용됩니다.
- 이 시스템은 지식 저항에 대한 최소한의 요구 사항을 가지고 있습니다. ≤4Ω입니다.
- 높은 신뢰성, 특히 장기 운행에 적합합니다.
- 작은 로딩 벤치 내에서 더 높은 가속과 작업 빈도가 실현되며 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.

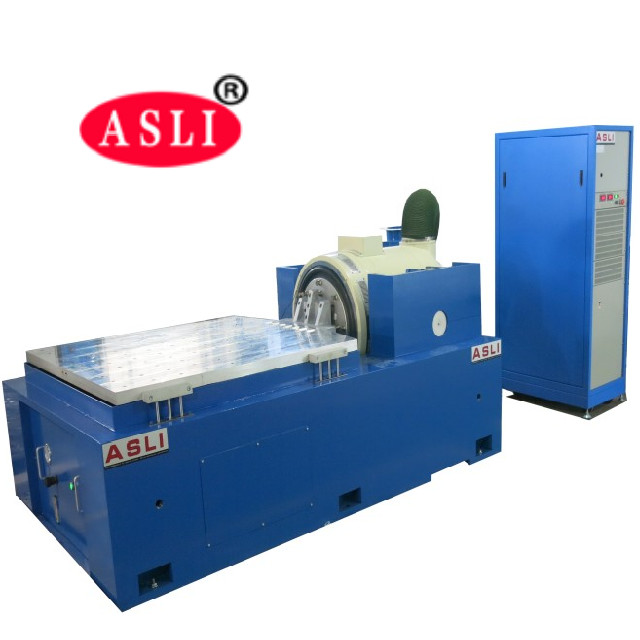

- 수평 벤치와 진동 벤치는 완벽한 구조와 편리한 설치 및 조정으로 통합된 유형입니다.
- 정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성. 내장 오일 펌프, 좋은 구조, 쉬운 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5~1000 51500 5~2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5~1000 5~1400 5~2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5~1000 51500 5~2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 | 5~1000 5~1200 5~2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5~800원 5~1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800×800×45 | 5~1000 51500 5~2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5~1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5~800원 51100 5~1400 | 126 168 210 |
VT 수직 확장 벤치 및 지정 클램프는 고객이 완벽한 구조에 따라 최고의 성능을 확보하도록 정확하게 계산하고 세밀하게 설계되었습니다.고품질의 재료, 그리고 제작력.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (둥근 벤치) | 220 | 350 | Φ1200 |
전자 역학 고 주파수 기계 테스트 기계 진동 피로 검사기에 대한 문의 사항이라면 저희에게 연락하십시오.
Product Highlights
IEC 60068-2-64/ASTM D4169 준수 3000N 셰이커, 3-3500Hz, 1.6m/s, 25mm 변위, 수직/수평. 이중 자기 회로, 공기 스프링 절연, 기초가 필요하지 않습니다. 실험실 진동 테스트에 이상적입니다.
