ISO 13355 2001에 따른 전자제품용 고주파 진동 테스트 기계
ISO 13355 2001 응용 프로그램으로 전자제품에 대한 고주파 진동 테스트 기계

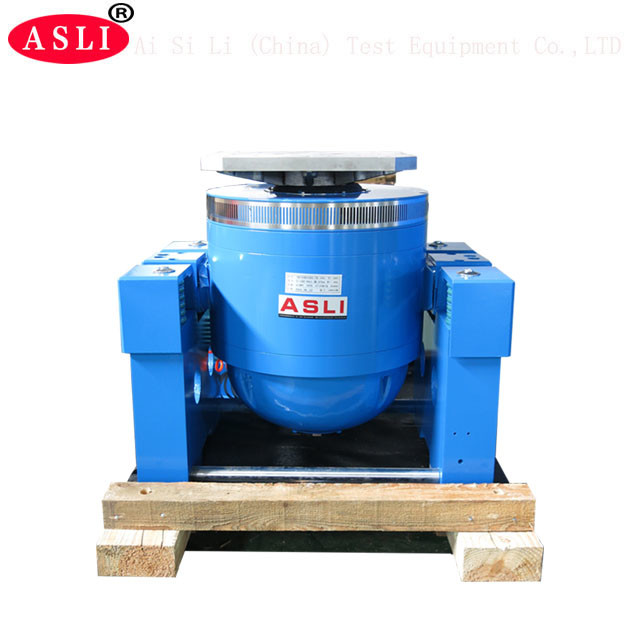

고주파 진동 쉐이커는 '이중 자기 회로 구조', '자신 생성 스켈레톤 액션 서클', '공중 지원' 및 '롤러 베어링 및 선형 안내'를 채택했습니다."트리니온 격리" 첨단 현대 기술 및 특수 기술, X, Y, Z 3 축 시누소이드 진동 테스트 및 광대역 무작위 진동 테스트로 완료 될 수 있으며, 고전적인 (반 - 시누스) 펄스 및 충격 반응 스펙트럼 테스트로 완료됩니다.국방에 널리 사용되고 있습니다, 무기, 항공, 항공우주, 통신, 전자, 전기 기기, 통신, 가전 및 기타 분야.
(1) 명칭 힘: 시노스 힘 6000N; 무작위 힘 6000N; 충격 힘 12000N
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 앞뒤로 스파이, 시노스, 무작위, 충격
(3) 스웨이프레크레인지 모드: 선형, 로가리듬, 스웨이프레크레인지, 고정 주파수
(4) 스웨이프레크루먼트 타임: 1 ~ 32767
(5) 스웨이프레크루먼트 시간: 고정 주파수 / 단 1-3600 분, 스웨이프레크루먼트 곡선을 표시 할 수 있습니다.
(6) 최대 가속 1000m/s2(무부하)
(7) 최대 부하 180kg
(8) 최대 이동량: 25mm p-p (무부하), 두 배 최고
(9) 충격 이동: 25mm
(10) 움직이는 코일의 무게: 6.5kg
(11) 진동 방향: 수직
(12) 진동파: 시노스, 무작위, 충격
(13) 움직이는 코일의 지름: Φ230 mm
(14) 진동 시스템 크기 ((mm): W850xH750xD550mm
(15) 진동 시스템 무게: 590kg

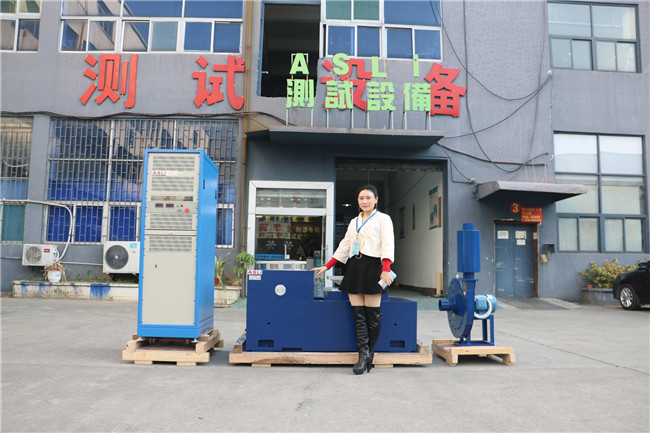

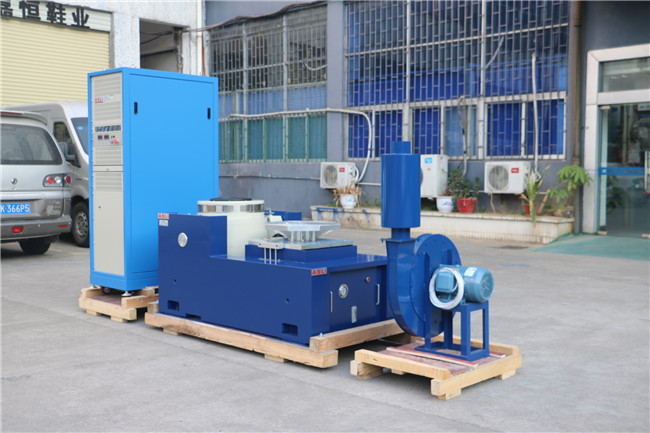

2-2 진동 구성 요소 세부 사항
(1) 진동 발전기 1 세트
(2) 진동 조절기 1 세트
(3) 통신 연결 챔버 1 세트
(4) DA-6 전력 증폭기 1 세트
(5) 흥분 전력 1 pc
(7) 드라이버 소프트웨어 1 세트
(8) 냉각 시스템 1 세트
(9) 산업용 컴퓨터 1 세트

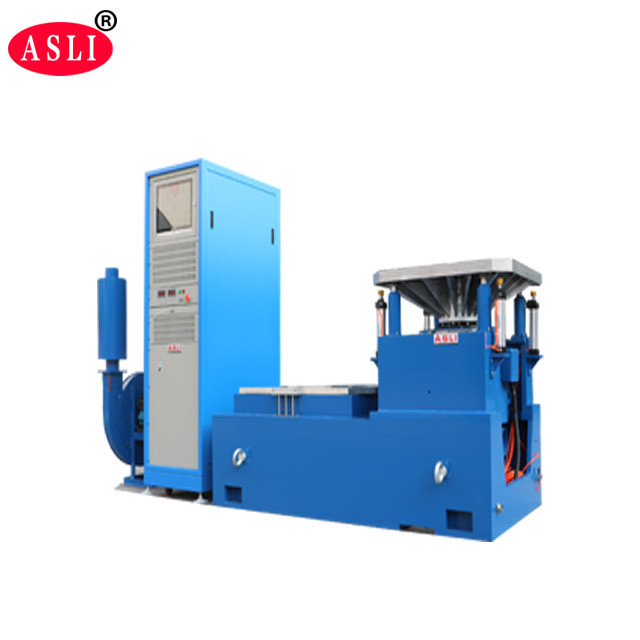

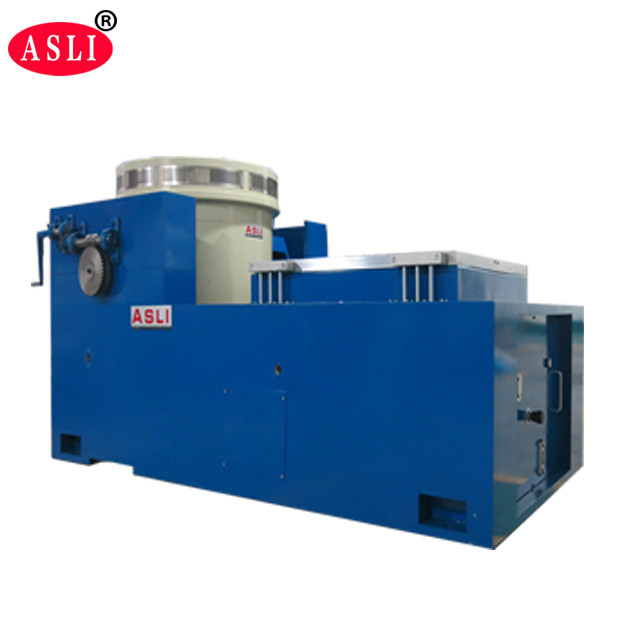

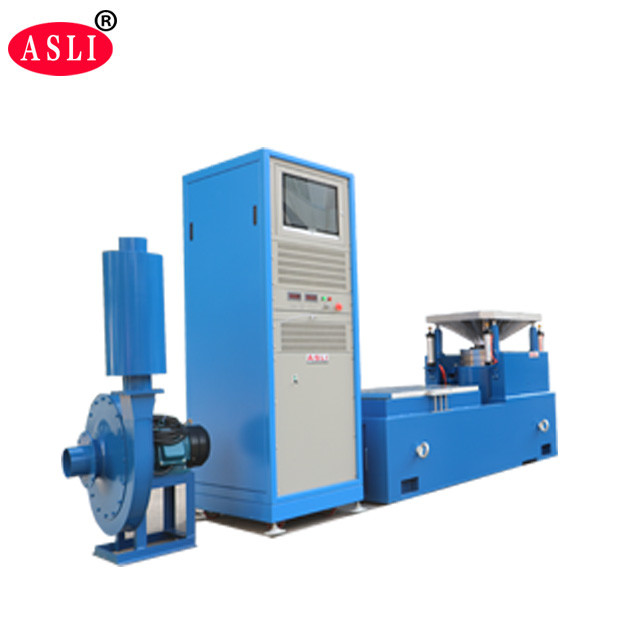

ISO 13355 2001 기술 매개 변수와 함께 전자제품의 고주파 진동 테스트 기계:
| 이름 | 자동차 부품을 위한 포장 진동 테이블/진동 테이블 검사기 | ||||||||
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 등급 속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 스필 (Kg) | 이동 코일의 크기 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
