ISTA 3F 테스트를 가진 맞춤형 고정장치 진동 테스트 기계, MIL-STD 202
설명 응용 프로그램:
ISTA 3F 테스트를 가진 맞춤형 픽처 진동 테스트 머신, MIL-STD 202교육, 연구 및 실험실 환경에 사용됩니다.이중 자기 회로 구조, 자체 생성 된 골격 동작 원, 공기 지원 및 롤러 베어링 및 선형 안내,trunnion 격리 첨단 현대 기술 및 특수 기술, X,Y,Z 세 축 시누소이드 진동 테스트와 브로드밴드 무작위 진동 테스트에서 완료 될 수 있습니다.톱 치아 파동) 펄스 및 충격 반응 스펙트럼 테스트이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자, 전기 기기, 통신, 가전 및 기타 분야에서 널리 사용됩니다.
| 모델:ES-3 | |
|---|---|
| 시노스 추진력 | 300kgf |
| 무작위 추진력 | 300kgf |
| 충격 추진력 | 600kgf |
| 주파수 범위 | 2~2500Hz |
| 계속되는 이동 | 25mm |
| 이재의 영향 | 25mm |
| 최대 속도 | 1.8m/s |
| 최대 가속 | 981m/s2 |
| 이동 코일 지름 | Φ150mm |
| 특이한 모멘트를 허용 | >196N.m |

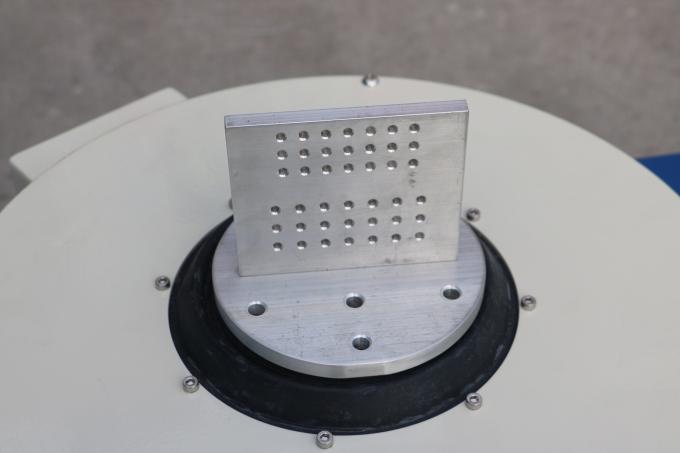

| 부하 연결점 | 6 피온트 |
| 움직이는 부품의 동등 질량 | 3kg |
| 카운터 톱스 나사 크기 (표준) | M8 |
| 나사 배열 테이블 (지름, 둘레) | 100mm에서 8mm, 200mm에서 8mm. |
| 축적 격리 주파수 | 3Hz |
| 최대 부하 | 120kg |
| 자기 흐름 누출 | <1mT |
| 크기 (포장 없이) ((L×W×H) | 730mm × 550mm × 650mm |
| 진동 테이블 무게 | 450kg |
ISTA 3F 테스트를 가진 맞춤형 픽처 진동 테스트 머신, MIL-STD 202특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블의 운반 능력을 높여 낮은 주파수 성능을 향상.
성분고주파 전자기 진동 테스트 기계:

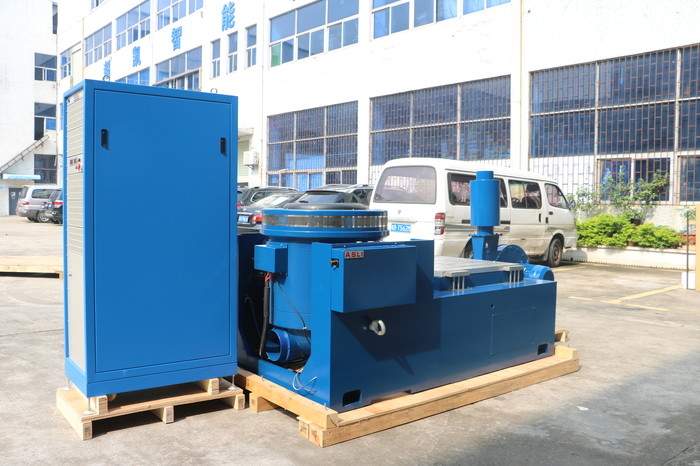

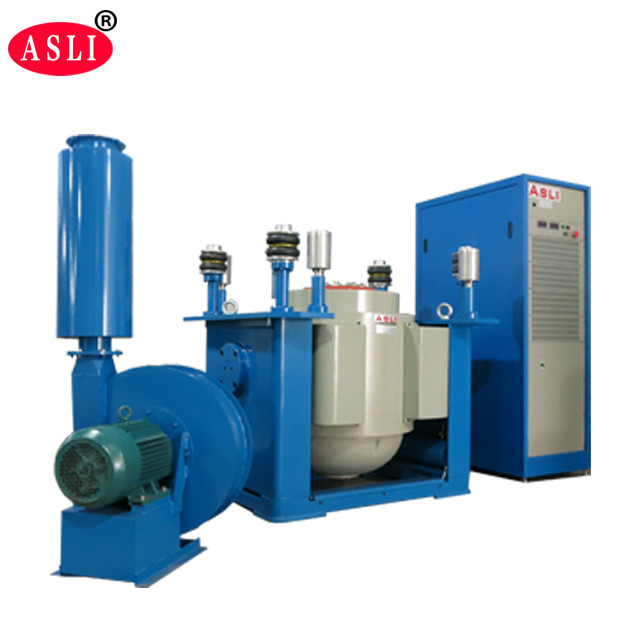

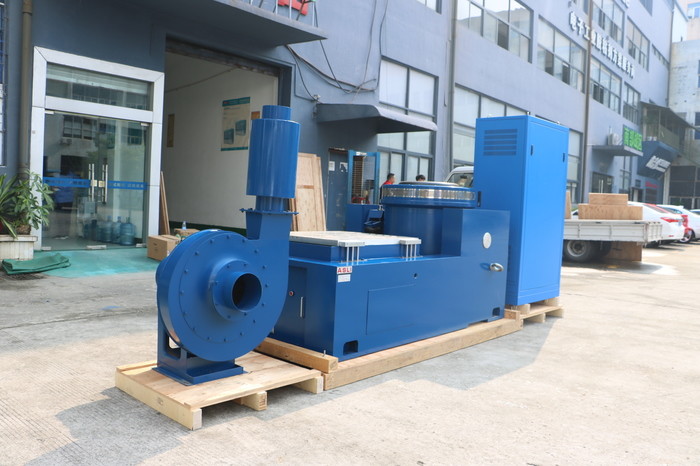

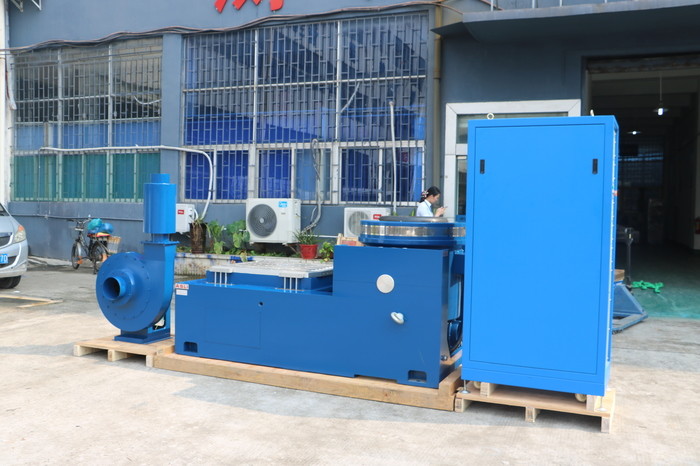

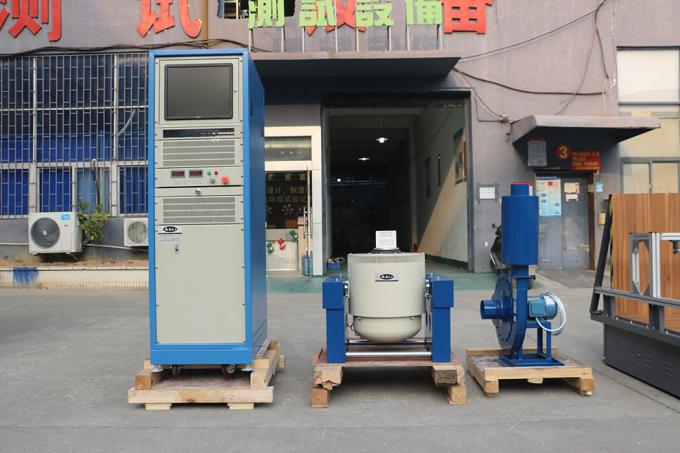

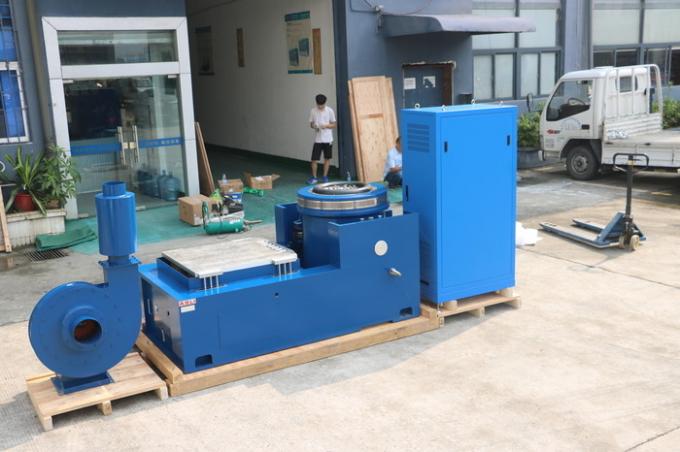

진동 테스트 벤치, 전력 증폭기, 냉각 팬, 슬리프 테이블, 수직 확장기
수평 스탠드 특징:
작은 로딩 벤치 내에서 더 높은 가속과 작업 주파수를 실현, 전체 기계 벤치의 로딩 용량과 성능을 향상.
수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정에 편리한 통합 유형입니다.
정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
내장 오일 펌프, 좋은 구조와 간편한 조작.
수직 확장 벤치 특징:
VT 수직 확장 벤치 및 정해진 클램프, 정밀 계산, 정교한 설계,
