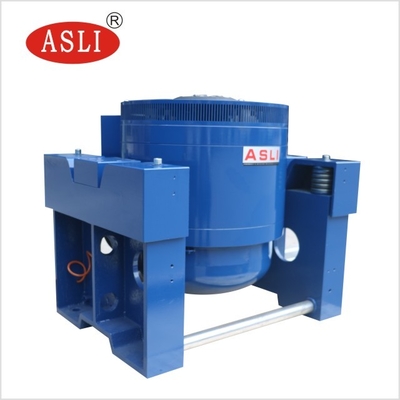

커넥터를 위한 고주파 실험실 진동 테스트 셰이커 테이블
커넥터용 고주파 실험실 진동 테스트 셰이커 테이블에 대한 기술 매개변수
| 모델 | 정격 사인 힘(N) |
무작위 등급 힘(N) |
빈도 범위(Hz) |
정격속도(m/s) | 정격 교체 (pp)mm |
최대.하중(Kg) | 이동 코일 (Kg) | 차원 이동 코일(mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Electro-Dynamic Shaker 가격 신청 :
우리는 '이중 자기 회로 구조', '자체 생성 뼈대 동작 원', '공수 지원' 및 '롤러 베어링 및 선형 안내', '트러니언 격리' 첨단 현대 기술을 채택한 전기 진동 시리즈 제품 제조업체입니다.
특수 기술을 사용하여 X, Y, Z 3축 정현파 진동 테스트 및 광대역 무작위 진동 테스트를 완료할 수 있습니다.
고전적인(반사인파, 사다리꼴파, 톱니파) 펄스 및 충격 반응 스펙트럼 테스트를 통해.널리 사용되는 고주파 진동 시험기
국방 분야에서는 무기, 항공, 항공우주, 통신, 전자, 전기제품, 통신,
가전 제품 및 기타 분야.--- 산업용 셰이커 진동 시험기
하프 사인파 충격 테스트특징:
1. 더 높은 단계의 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
2. 2개의 자기 회로, 자속 누설이 낮고 구조가 컴팩트하며 합리적입니다.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 전용 트러니온 분리 파운데이션, 모바일 편의시설 설치.
5. 첨단 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계로 냉각 효과가 향상되었습니다.
7. 베어링 작은 풍선의 정적 강성, 동적 강성, 진동 테이블 용량 증가, 저주파 성능 향상.

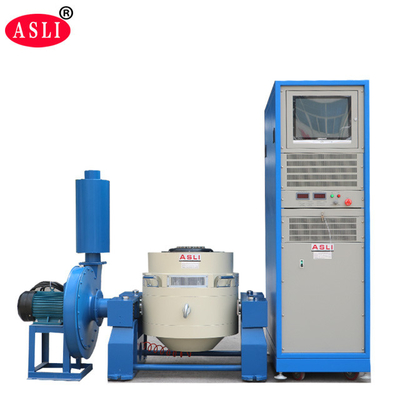

진동 시스템( ES-10 )
1 산업용 전기역학적 진동 셰이커의 기술 매개변수:
(1) 정격 힘: 사인력 10000N;무작위 힘 10000N;충격력 10000N;
(2) 주파수 범위: 5Hz ~ 3500Hz, 고정 주파수, 앞뒤로 스윕, 사인, 랜덤, 충격
(3) 스윕 주파수 모드: 선형, 로그, 앞뒤 스윕, 고정 주파수
(4) 스윕 주파수 시간: 1 ~ 32767.
(5) 스윕 주파수 시간: 고정 주파수/단일 1-3600분, 스윕 주파수 곡선을 표시할 수 있습니다.
(6) 최대.가속도 1000m/s 2 (무부하)
(7) 최대.속도: 1.8m/s
(8) 최대.변위: 51mmp-p(무부하), 이중 피크
(9) 충격 변위: 51mm
(10) 이동 코일의 무게: 14 kg
(11) 진동 방향: 수직 + 수평 진동
(12) 진동파: 사인, 랜덤, 충격
(13) 이동 코일의 직경: Φ240 mm
(14) 진동 시스템 치수(mm): W1046*H660*D783mm
(15) 진동 시스템 중량: 900kg

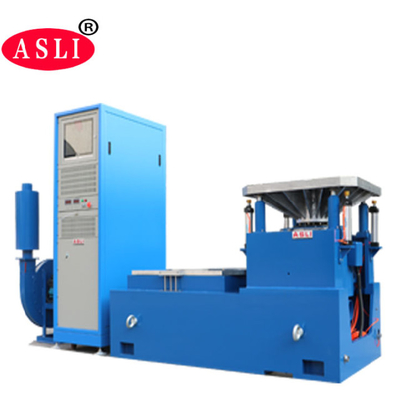

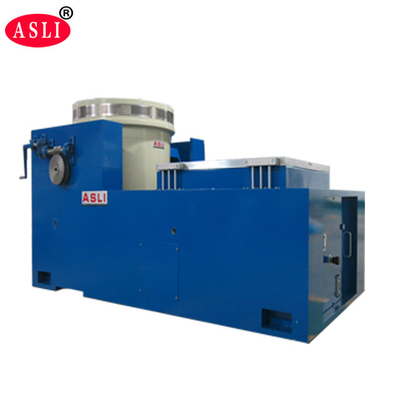

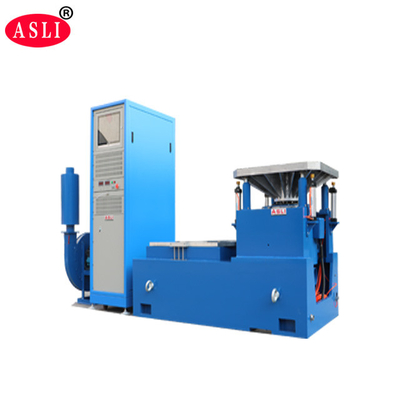

진동 테스트 기계에 대한 수평 스탠드 기능:
작은 로딩 벤치 내에서 더 높은 가속도와 작업 빈도를 실현하고 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
수평 벤치와 진동 벤치는 일체형으로 구조가 완벽하고 설치 및 조정이 편리합니다.
경사 저항 및 바이어스 하중 저항 기능을 갖춘 정압 트랙, V자형.
내장형 오일 펌프, 우수한 구조 및 쉬운 작동.
진동 시험기 설치 요구 사항:
(1) 장비 이동에 필요한 지게차 및 이동 도구는 매우 무거우므로 사용자는 반드시 준비해야 합니다.
문은 장비가 들어갈 만큼 충분히 크다
(2) 기계의 작동 환경은 실내 온도와 통풍이 잘되어야 합니다.작업 공간에 에어컨을 설치하는 것이 좋습니다.기계의 공간 거리
왼쪽/오른쪽/뒷면은 최소이어야 합니다.700mm, 전면은 최소이어야 합니다.1500mm.
큰 힘의 전기 동적 진동 셰이커 시스템용 패키지:
먼저 PP 필름을 붙인 다음 기계와 케이스 사이에 10mm 폼을 넣고 외부는 표준 수출용 합판 케이스입니다.
