10KN XYZ 축 진동 전기 역학 기계식 셰이커 테이블
Product Details
| 사인력: | 3000n ~ 200000N | 진동 방향: | 수직 진동 또는 x, y, z |
|---|---|---|---|
| 속도: | 1.8m/초 | 빈도: | 3~3500HZ |
| 가속: | 100G | 배수량: | 25mm ~ 100mm |
| 강조하다 |
전기 역학 기계식 셰이커 테이블,10KN 기계식 셰이커 테이블,XYZ 축 진동 전기 역학 셰이커 |
||
Product Description

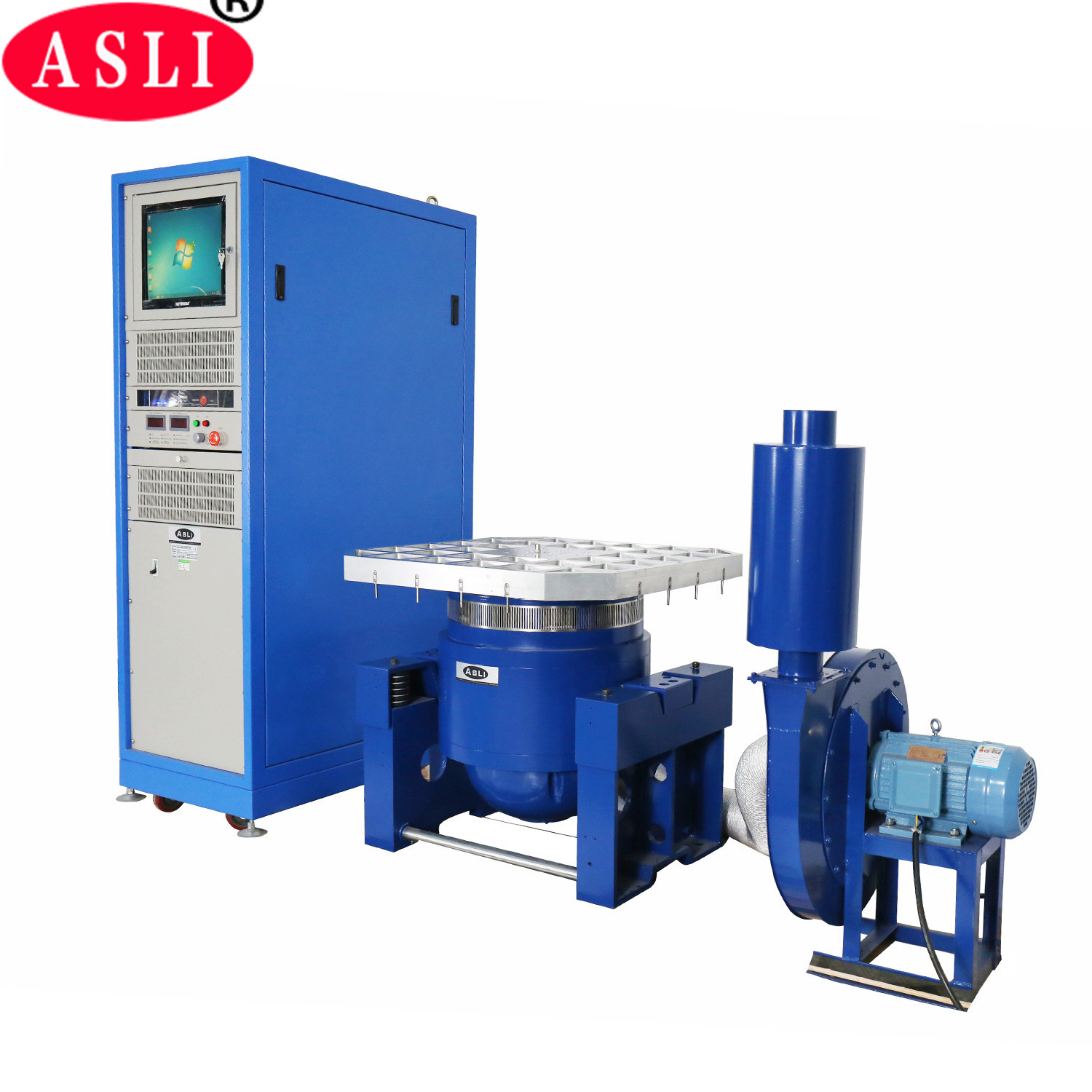

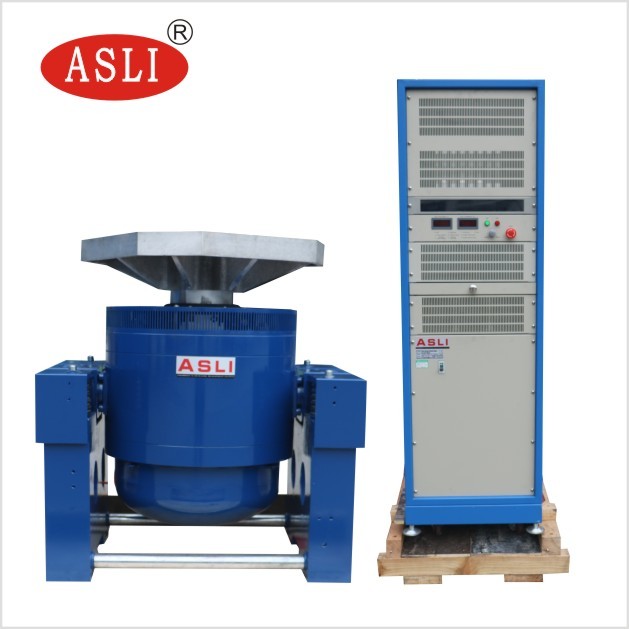

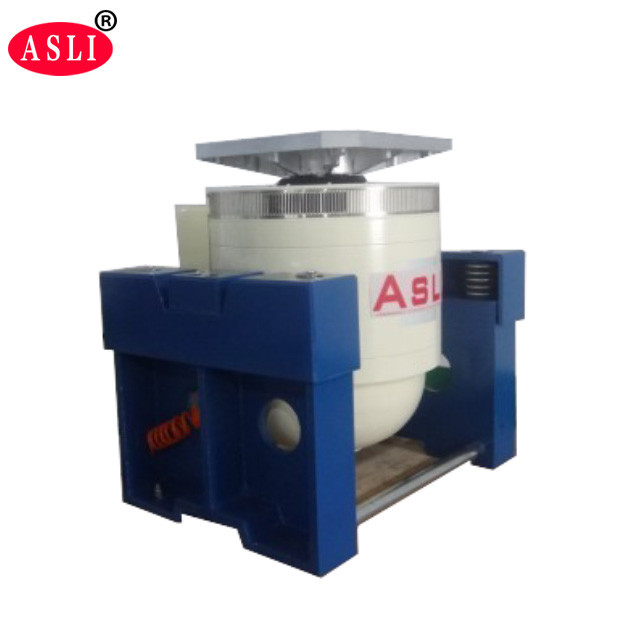

10KN XYZ 축 진동 전기 역학적 기계 쉐이커 테이블은 정밀, 다 축 시뮬레이션을 위해 설계 된 고 주파수 진동 테스트 시스템입니다. 그것은 시누소이드 진동을 지원합니다.광대역 무작위 진동, 그리고 X, Y, Z 축에 걸쳐서 고전적인 펄스 쇼크 테스트를 통해 엄격한 환경 및 신뢰성 테스트를 위한 다재다능한 솔루션입니다.
첨단 전자기술로 제작된 이 시스템은 이중 자석 회로 구조, 자체 생성된 골격 동작 원,선형 안내를 가진 롤러 베어링이 설계 특징은 제품 검증을 위해 실제 세계 진동 및 충격 조건의 정확한 복제를 가능하게합니다.
이 전기 역학 진동 흔들기는 엄격한 진동 및 충격 테스트 표준을 요구하는 산업 전반에 널리 사용됩니다.
- 국방 및 무기 시스템
- 항공 및 우주 공학
- 통신 및 전자
- 전기장치 및 가전제품
- 산업용 제품 자격 및 신뢰성 테스트
이 시스템은 X, Y, Z 3축 시누소이드 진동 테스트, 광대역 무작위 진동 테스트, 그리고 고전 펄스 테스트 (반 시누스, 트라페소이드,자그빨 파동) 과 충격 반응 스펙트럼 테스트.
- 잘 설계된 동적 원형 골격으로 더 높은 단계의 축적 공명 주파수를 제공합니다.
- 2개의 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트 구조, 합리적인 레이아웃.
- 로커 막대기 롤러 베어링은 우수한 특기적 부하 용량을 위해 수입 지향 복합체 경직성 지향을 갖습니다.
- Trunnion isolation foundation dedicated to vibration isolation, with convenient mobile installation. 트룬니온 고립 기반은 진동 고립에 전념하고 있으며, 편리한 모바일 설치가 가능합니다.
- 발전된 이동 시스템 기술로 동적 원의 높은 신뢰성을 보장합니다.
- 지속된 작동을 위해 냉각 효과를 향상시키는 새로운 도트 디자인
- 고정적인 딱딱함과 역동적인 딱딱함은 풍선을 최소화하여 진동 테이블 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
다음의 매개 변수는 MIL STD 810 및 IEC/EN/AS 60068을 준수하는 ES-10 모델에 적용됩니다.2.27 전기역학적 진동 흔들기 시스템에 대한 표준.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3~3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- 가등급 힘: 시노스 힘 10000N; 무작위 힘 10000N; 충격 힘 10000N
- 주파수 범위: 5 Hz에서 3500 Hz 固定 주파수, 앞뒤로 휩쓸고, 시노스, 무작위, 충격
- 스파이프 주파수 모드: 선형, 로가리듬, 앞뒤로 스파이프, 고정 주파수
- 스웨이프레크벤시 타임: 1에서 32767
- 스웨이프레크루먼트 시간: 고정 주파수 / 단일 1 ∼ 3600 분; 스웨이프레크루먼트 곡선을 표시할 수 있습니다.
- 최대 가속: 1000m/s2 (부하 없이)
- 최대 속도 1.8m/s
- 최대 이동량: 51 mm p-p (무부하), 두 배의 최고.
- 충격 이동: 51mm.
- 이동 코일 무게: 14kg
- 진동 방향: 수직 + 수평 진동
- 진동파: 시노스, 무작위, 충격
- 이동 코일의 지름: Φ240 mm.
- 진동 시스템 차원 (mm): W1046 × H660 × D783 mm.
- 진동 시스템 무게: 900kg
- 작은 로딩 벤치는 더 높은 가속과 작업 주파수를 가능하게하여 로딩 용량과 기계 벤치의 전반적인 성능을 향상시킵니다.

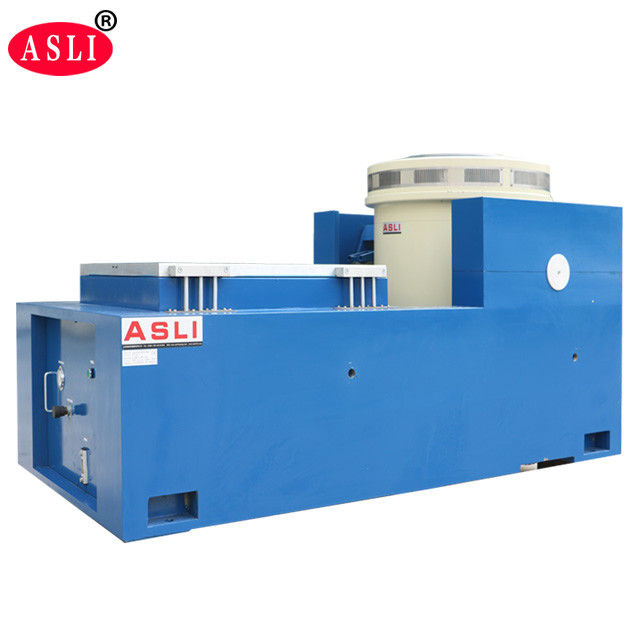

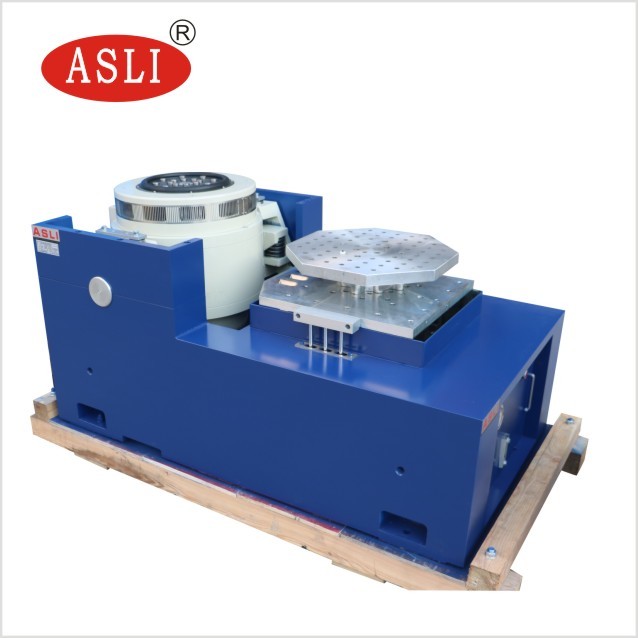

- 수평 벤치와 진동 벤치는 견고한 구조를 가진 통합 유형이며 설치 및 조정에 편리합니다.
- V 모양 설계의 정적 압력 트랙은 기울기 내성 및 편향 부하 내성을 제공합니다.
- 내장된 오일 펌프
- 사용자들은 장비가 매우 무겁기 때문에 장비 이동을 위해 포크리프트와 이동 도구를 준비해야합니다. 장비가 통과 할 수 있도록 문이 충분히 넓어지도록 확인하십시오.
- 작업 환경은 방 온도와 좋은 환기가 필요합니다. 작업 부위에 에어컨을 설치하는 것이 강력히 권장됩니다. 최소 공백: 왼쪽, 오른쪽에서 700 mm,그리고 뒷면; 앞면 1500mm
이 시스템은 먼저 PP 필름으로 싸고, 기계와 케이스 사이에 10mm의 폼으로 보호되고, 마지막으로 표준 수출 접착판 케이스에 포장됩니다.
우리는 28 년의 테스트 기기 분야에 집중하고 4 년의 수출 경험을 가진 공장입니다.
일반적으로 약 20 일. 우리가 재고에 완성 된 제품을 가지고 있다면, 우리는 3 일 이내에 배송을 준비 할 수 있습니다. 생산 수명이 특정 항목과 주문량에 달려 있다는 것을 유의하십시오..
우리는 12개월의 보증 기간을 제공합니다. 보증 기간 이후, 우리의 전문적인 판매 후 서비스 팀은 고객이 우리의 제품을 사용하면서 발생하는 문제를 해결하는 데 도움이 기술 지원을 제공합니다,고객들의 문제와 불만을 전문적이고 신속하게 처리합니다..
서비스: OEM 서비스, 디자인 서비스 및 구매자 라벨 서비스. 품질: 각 기기는 100% 품질 검사 및 테스트를 거칩니다.완제품은 배송 및 배달 전에 제3자 캘리브레이션 기관을 통과해야합니다..
제품 설치와 작동이 쉽다면, 고객은 운영 및 유지 관리 설명서에서 설치와 사용법을 배울 수 있습니다.고객들은 ASLi 공장을 방문하여 설치와 운영을 배울 수 있습니다.우리 엔지니어들은 여권을 가지고 있고 현장 지원을 위해 해외로 갈 수 있습니다.
환경 챔버, 온도 (습도) 챔버, PCT/Hast 챔버 (고속 스트레스 테스트 챔버), ESS 챔버, 워크인 안정 챔버, 진공 오븐, 고도 챔버진동 테스트 시스템, 기계 충격 검사기, 환경 결합 진동실, 그리고 더 많은.
우리는 신규 및 정기 고객 방문을 환영합니다 우리의 공장을 직접 진동 쉐이커 테이블을 볼 수 있습니다. 어떤 조회에 대해, 저희에게 연락하는 것을 자유로이하십시오.
