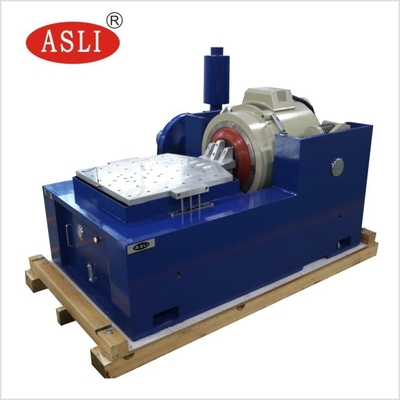

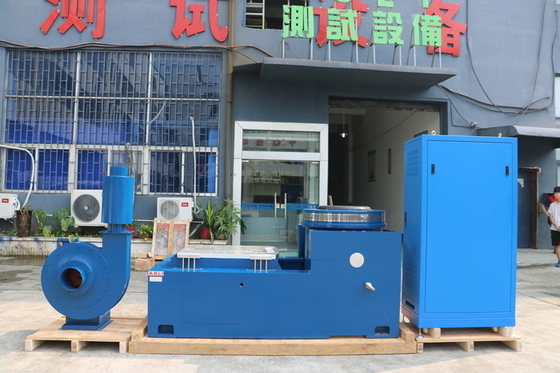

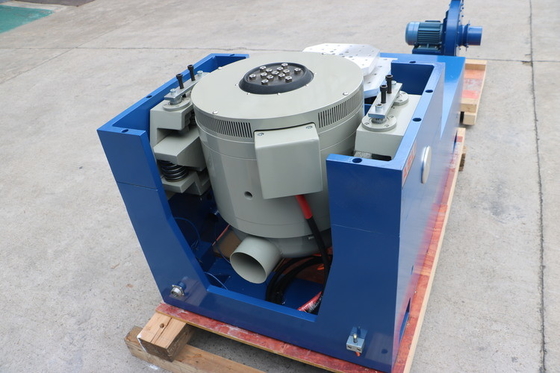

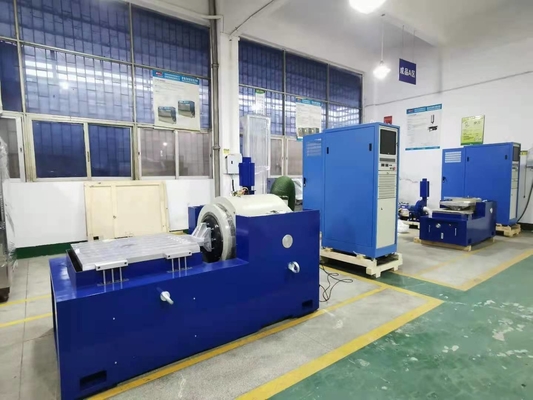

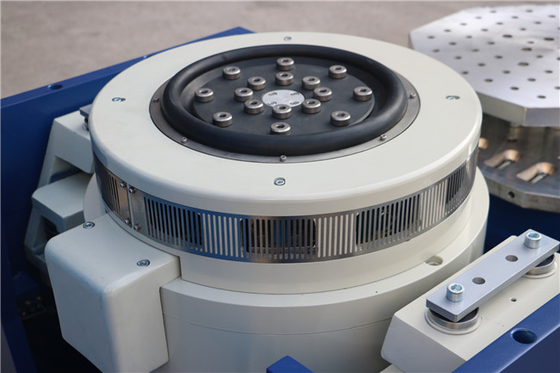

DO-160F MIL-STD-810 고주파 연구소 교반기 이송 시뮬레이션 전기 역동학적 진동 교반기
Product Details
| 싸인 힘: | 30KN | 진동 방향: | 수직 +horizontal 진동 |
|---|---|---|---|
| 시험 표준: | DO-160F MIL-STD-810 | 테이블 사이즈: | 800*800mm |
| 최대 배수량: | 100 밀리미터 | 주파수 범위: | 5~2800Hz |
| 강조하다 |
실험실 전기 역학 진동 셰이커,운송 시뮬레이션 전기 역학 진동 셰이커,MIL-STD-810 전기 역학 셰이커 시스템 |
||
Product Description
DO-160F MIL-STD-810 고주파 실험실 쉐이커 운송 시뮬레이션 전기 역학 진동 쉐이커
진동 흔들기의 작동 원리
진동 검사기의 작동 원리는 전기 스피커와 비슷합니다.전자기력이 자기장에 작용하여 이동합니다.움직이는 부품은 구동 전류와 자기 흐름 사이의 균형에 의해 생성됩니다. 따라서,가동 전류를 제어하면 진동 발생기를 제어할 수 있습니다.
전자기 진동 자극기의 최대 가속 수준은 최대낮은 주파수에서 움직이는 부품의 이동은가속도는 높은 수준에 도달하지 않습니다. 움직이는 요소의 공명 주파수는 더 높게 설정주파수 범위의 상단보다 높습니다.
진동 발생기의 성능은 최대 표시하는 차트에 의해 반영 될 수 있습니다다른 주파수 아래 가속. 로그-로그 그래프를 사용하여, 이동의 제한6 dB/옥타브의 기울기를 가진 직선으로 표현될 수 있습니다.
| 쉐이커 | |
| 시노 힘 (피크) | 30kN |
| 충격 힘 (피크) | 60 kN |
| 주파수 범위 | 5~2800Hz |
| 이동 (연속) | 100mm |
| 최대 속도 | 1.8m/s |
| 최대 가속 | 100g |
| 장갑 직경 | 445mm |
| 1차 rezonant 주파수 | 2,400 Hz |
| 허용되는 특이한 모멘트 | > 500 Nxm |
| 장갑의 무게 | 40kg |
| HE/ST 나사 크기 | M10 (메트릭) |
| 축 진동 격리 주파수 | 3 Hz |
| 맥스. | 500kg |
| 자기 흐름 누출 | ≤ 1mT |
| 크기 (L×W×H, 포장되지 않은) | 1,330x860x1,250mm |
| 무게 (무 포장) | 2500kg |
| 설치 | 고무 매트 (안커 볼트 필요) |
고주파 진동 쉐이커
1견고한 서스펜션 시스템과 선형 운동 안내, 강한 운반 능력, 좋은 안내 기능, 높은 안정성.
2높은 정적 경직성과 낮은 동적 경직성, 강한 운반 능력, 진폭 변동에 완벽한 성능.
3높은 효율성 D 클래스 전원 전환, 3 시그마 피크 전류, 낮은 전력 소비 및 최소한의 하모닉 왜곡.
4안전 연결로 빠른 자기 진단, 높은 안전 신뢰성.
5추가 기초가 필요없이 진동 플랫폼에 대한 에어백 충격 격리 장치, 진동 파도의 완벽한 재생 및 진동 전파의 감소.
6다양한 애플리케이션에 대한 수평 및 수직 확장 플랫폼.
7간단한 컨트롤러 동작
진동 시스템의 힘 벡터를 계산하는 일반적인 공식:
힘 (N) = 질량 (kg) × 가속 (m/s2 또는 g) x1.3 안전 요인F=MA*13
질량 = 쉐이커 장착장치 + 시험중인 장치 + 고정장치 (운전자 바와 함께 수직 테이블/슬리드 테이블)
우리의 고주파 실험실 쉐이커 운송 시뮬레이션 전자 역학적 진동 쉐이커를 충족할 수 있습니다DO-160F MIL-STD-810 테스트 표준, 더 자세한 사항이 필요하면 문의를 보내십시오.
