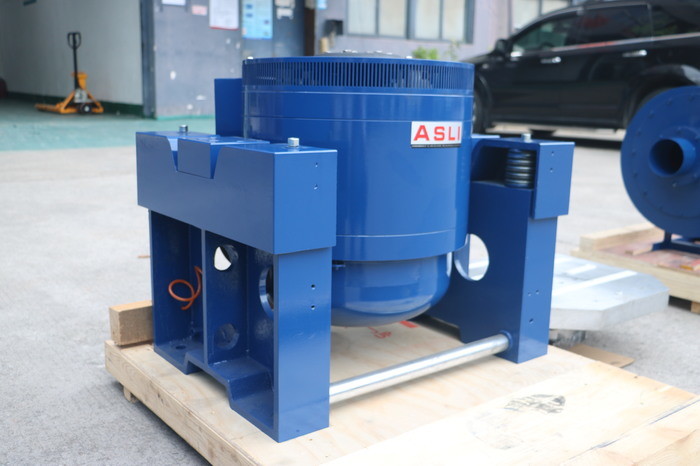

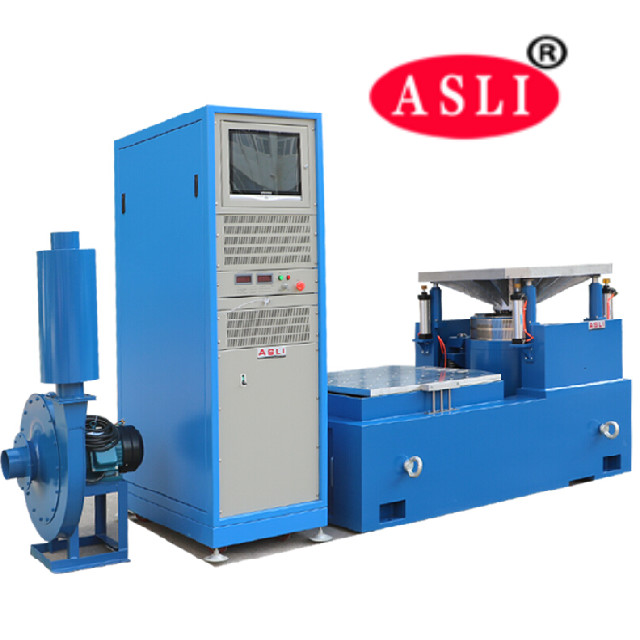

전자 부품의 고주파 전자기 진동 테스트 장비
진동 검사 는 무엇 입니까?
제품 들 은 매일 전 세계 에 패키지 와 운송 컨테이너 로 배송 된다. 차량, 배, 또는 항공기 로 운송 될 수 있지만, 어떤 방식 으로든 진동 에 노출 된다.진동 테스트는 종종 운송 전에 진동에 노출 제품을 품질 관리 도구로 사용됩니다.그 결과 는 흔들림 과 반등 으로 인한 손상을 줄이기 위해 제품 및 포장 디자인 에 사용될 수 있다. 진동 검사 는 또한 펌프 와 모터의 현장 모니터링 에 사용 된다.
저장할 문서를 다운로드 -- 여기에 클릭 ----→진동 테스트 장비 ES-20.pdf
전자 부품의 고주파 전자기 진동 테스트 장비 기술 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

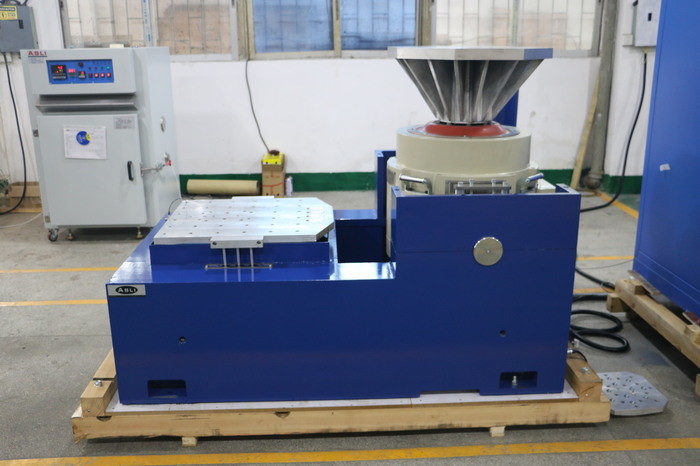

수평 확장기의 기술적 매개 변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5천원 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
수직 확장기의 기술적 매개 변수:
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
다중 모드 규정
시너지, 무작위, 공명 검색 및 거주, 전형적인 충돌 및 도로 시뮬레이션 모드
STRONGE 운반 능력
중앙부하 에어백은 큰 정적 경직성, 작은 동적 경직성, 강한 운반 능력과 진폭의 변화에 좋은 효과를 가지고 있습니다.
간섭 제어
이중 자기 설계 플럭스 누출 및 자기장이 균일하게 강한 전자기장 제어 회로 간섭에 해결
진동 테스트 외에도 우리의 제품 라인업은 또한 포함:
(1) 온도/습도 시험 시리즈: 온도 습도 시험 챔버, 안정 상태에서 걷기, 열 충격 시험 챔버,온도 습도 자외선 시험실, 램프 속도 온도 챔버.
(2) 노화 테스트 시리즈:높은 온도오븐, 진공 건조 오븐, 공기 환기 노화 테스트 챔버, 증기 노화 테스트 챔버, 오존 테스트 챔버, 시험 장비에서 연소
(3) 날씨 시뮬레이션t시리즈: 빗방울 시험실, 먼지 시험실, 젠론 램프 노화 시험실, 자외선 저항 시험실ber
(4) 기계 시험 시리즈: 진동 시험 기계, 떨어뜨림 시험 기계,펌프 테스트 머신, 가속 기계 충격 검사기등등
