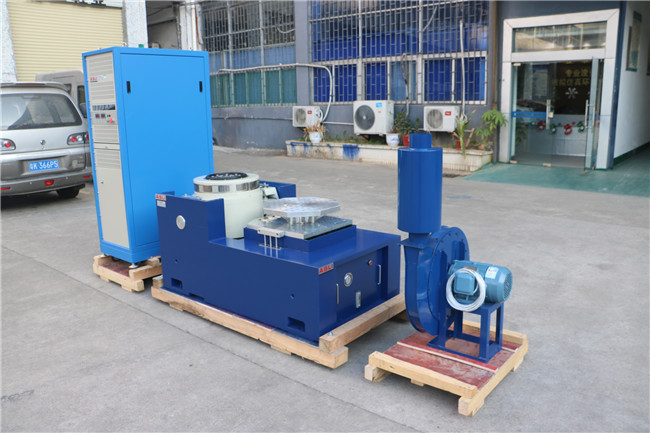

600 킬로그램 평가된 군 지정 IEC61373 진동시험과 전기역학의 교반기 시험 장비
해당 규격 :
ISTA, GB, GJB, JIS, 군표준, DIN, ISO, ASTM, IEC, BS 기타 등등.
주요 응용 프로그램 :
애플리케이션
고주파 진동 교반기는 '두배 자기를 띤 회로 구조를 채택했습니다 ", 자발적 골자 행동 써클', '공수되는 지원'과 '롤러베어링과 선형 유도 ", 진보적 근대 기술과 특별 기술이 고전적 (절반 - 싸인에 의해 완료되기 위해, Ｚ 3축 씨누스 진동 시험과 광대역 불규칙 진동 시험인 Ｘ, Ｙ에서 완료할 수 있는) 트러니언 고립' 펄스와 충격 반응 스펙트럼 시험. 그것은 넓게 국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품류와 다른 분야에 사용했습니다.
(1) 평가된 힘 : 싸인 힘 6000N ; 막힘 6000N ; 충격 힘 12000N ;
(2) 주파수 범위 : 5Hz 내지 3500Hz, 고정 주파수는 결론 없는 논쟁, 임의적인 싸인, 충격을 씁니다
(3)전주파수 대역 방식 : 대수인, 선형은 결론 없는 논쟁, 고정 주파수를 씁니다
(4)전주파수 대역 타임즈 지 : 1 내지 32767
(5)전주파수 대역 타임즈 지 : 고정 주파수 / 단일 1-3600mins, 전주파수 대역 곡선은 드러내질 수 있습니다.
(6)최대. 가속 1000m/s2 (비 로드)
(7)최대 로드 180Kg
(8)최대. 치환 : 25 밀리미터 p-p (비 로드), 이중 피크
(9)영향 치환 : 25 밀리미터
: 6.5 킬로그램
(11)진동 방향 : 수직
(12)진동 물결 : 싸인이 임의적이어 부딪힙니다
가동 코일의 (13)지름 : Φ230 밀리미터
(14)진동 시스템 차원(MM) : W850xH750xD550mm
(15)진동 시스템 중량 : 590 킬로그램

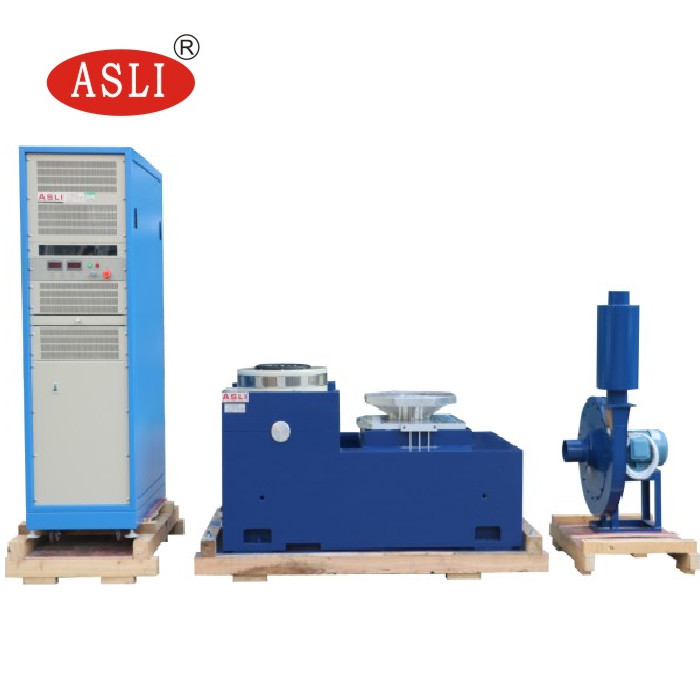

2-2 진동 요소 세부 사항
1 세트 (1)진동 생성기
1 세트 (2)진동 제어기
1 세트 (3)통신 접속실
(4)DA-6 전력 증폭기 1은 졌습니다
(5)자극 전원 1 pc
1 세트 (7)드라이버 소프트웨어
일련 (8)냉각 시스템 1
(9) 산업용 컴퓨터 1은 졌습니다
기술적인 매개 변수 :
| 이름 | 자동차 부속품을 위한 패킹 진동 테이블 / 진동 테이블 테스터 | ||||||||
| 모델 | 평가된 싸인 힘 (N) | 평가된 막힘 (N) | 주파수 범위 (Hz) | 평가된 가속 (m/s2) | 평가된 속도(m/s) | 평가된 치환 (p-p) 밀리미터 | 맥스. 로딩 (Kg) | 가동 코일 (Kg) | 가동 코일 (밀리미터)의 차원 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
