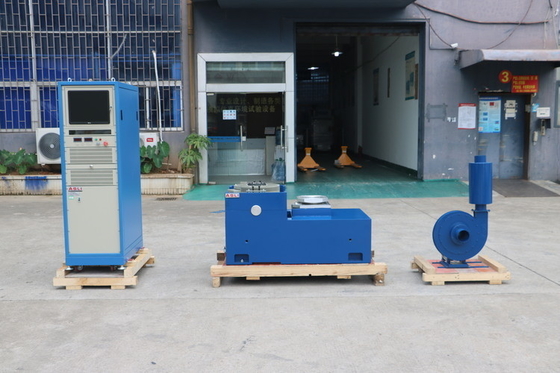

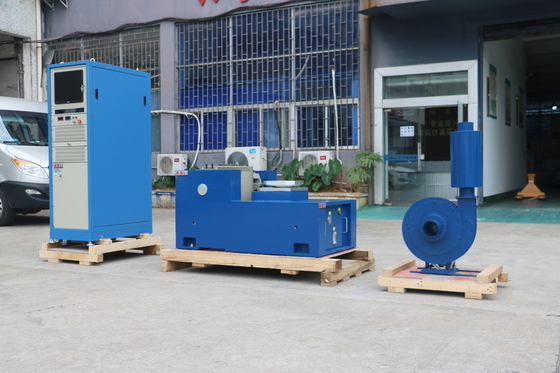

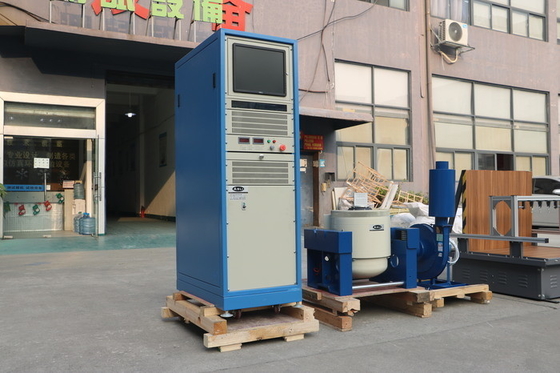

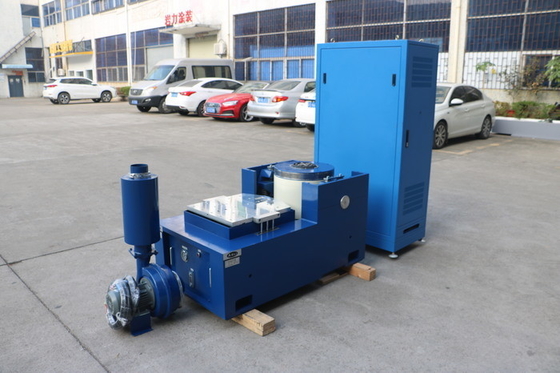

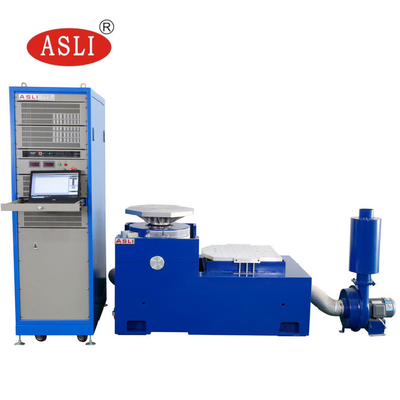

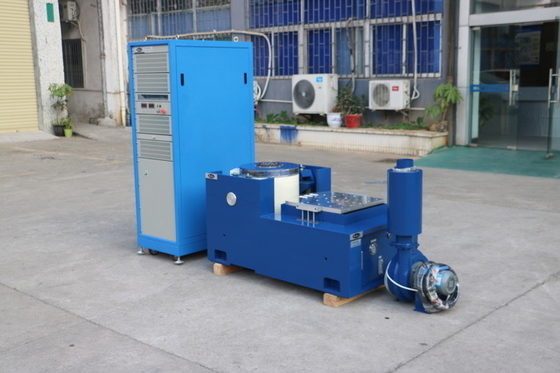

ES-3 리타이온 배터리 모듈의 진동 테스트용 전자 역학 진동 시험 기계
제품 세부정보
| 테스트 표준: | UN38.3, IEC62133, JIS Ｄ 1601, MIL-STD-810G | 애플리케이션: | Li 이온 배터리 모듈 |
|---|---|---|---|
| 힘: | 전자 | 진동 방향: | X,Y,Z 3축 |
| 진동: | 3축 | 진동력: | 맞춤형 |
| 테이블 크기: | 맞춤형 | 최대 부하: | 750kg |
| 강조하다 |
IEC62133 진동 시험 기계,배터리 모듈 진동 시험 기계,리튬 이온 배터리 전기 역동학적 진동 교반기 |
||
제품 설명
당사의 진동 셰이커는 UN38.3, IEC62133, JIS D 1601 및 MIL-STD-810G 시험 표준의 요구 사항을 완벽하게 충족합니다.
JIS D 1601 자동차 부품 진동 시험기는 이중 자기 회로 구조, 자체 생성 골격 작용 서클, 공기 중 지지대 및 롤러 베어링, 선형 안내, 트러니언 절연 고급 현대 기술을 채택합니다. X, Y, Z 3축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트, 그리고 고전적인(반-사인, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 테스트를 완료할 수 있습니다.
자동차 부품에만 국한되지 않고 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 운송 및 가전 제품 분야에서도 널리 사용됩니다.
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- 테이블 본체 발 슬리브는 가능한 한 고정해야 합니다.
- 전원이 켜져 있을 때 출력 라인을 뽑지 마십시오.
- 수평을 최대한 정확하게 맞추십시오.
- 부품은 변경할 수 있지만 라인은 변경하거나 연결에서 분리해서는 안 됩니다.
- 테이블 본체는 전체 또는 부분적으로 재구성해서는 안 됩니다. 사양에 따라 원래 확인 암호로 단일 부품만 교체할 수 있습니다.
- 잘 설계된 동적 서클 골격으로 더 높은 단계 축 공진 주파수를 가집니다.
- 이중 자기 회로, 낮은 자기 누설, 컴팩트하고 합리적인 구조.
- 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
- 호르몬 사용을 위한 트러니언 절연 기초, 이동 및 편리한 설치.
- 고급 기술 이동 시스템으로 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 디자인으로 냉각 효과를 향상시킵니다.
- 베어링 소형 볼의 정적 강성 및 동적 강성으로 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
제품 하이라이트
ES-3 전기역학적 진동 시험기는 리튬 이온 배터리 모듈에 대한 UN38.3, IEC62133, MIL-STD-810G를 충족합니다. X,Y,Z 3축 진동, 최대 하중 750Kg, 사용자 정의 가능한 힘 및 테이블 크기, 내구성과 효율성이 특징입니다.
