자유진동 고주파 진동 테스터 3 방향
Product Details
| 싸인 힘: | 3000N | 속도: | 1.6m/s |
|---|---|---|---|
| 진동 방향: | 3가지 방향 | 가속: | 100g |
| 빈도: | 3~3500HZ | 힘: | 380v 3 단계 |
| 이동: | 25mm | ||
| 강조하다 |
3500 hz 진동 시험기,진동 시험기 3KN명,세개 방향 전기역학의 교반기 |
||
Product Description
세 방향 자유 진동 고주파 진동 시험기
응용 분야:
저희는 '이중 자기 회로 구조', '자가 발생 골격 작용 원', '공중 지지대' 및 '롤러 베어링 및 선형 가이드', '트러니언 절연' 첨단 기술과 특수 기술을 채택한 전자기 고주파 진동 시험기 / 고주파 진동 피로 시험기 시리즈 제품의 제조업체이며, X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험을 완료할 수 있으며, 고전적인 (반 사인파, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 시험을 완료할 수 있습니다. 이 제품은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
고주파 진동 피로 시험기 특징:
1. 잘 설계된 동적 원형 골격으로 더 높은 단계 축 공진 주파수를 갖습니다.
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적입니다.
3. 로커 암 롤러 베어링은 직선형이며 수입 지향 복합체 강성 방향, 편심 하중 용량.
4. 호르몬 사용에 전념하는 트러니언 절연 기초, 이동 편의성 설치.
5. 동적 원의 높은 신뢰성을 보장하기 위해 시스템 주변의 첨단 기술을 이동합니다.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 베어링의 정적 강성, 동적 강성 작은 풍선, 진동 테이블 용량 증가, 저주파 성능 향상.
전자기 고주파 진동 시험기 기술 매개변수:
| 모델 |
정격 사인파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도(m/s) |
정격 변위 (p-p)mm |
최대 적재 (Kg) | 가동 코일(Kg) |
크기 가동 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

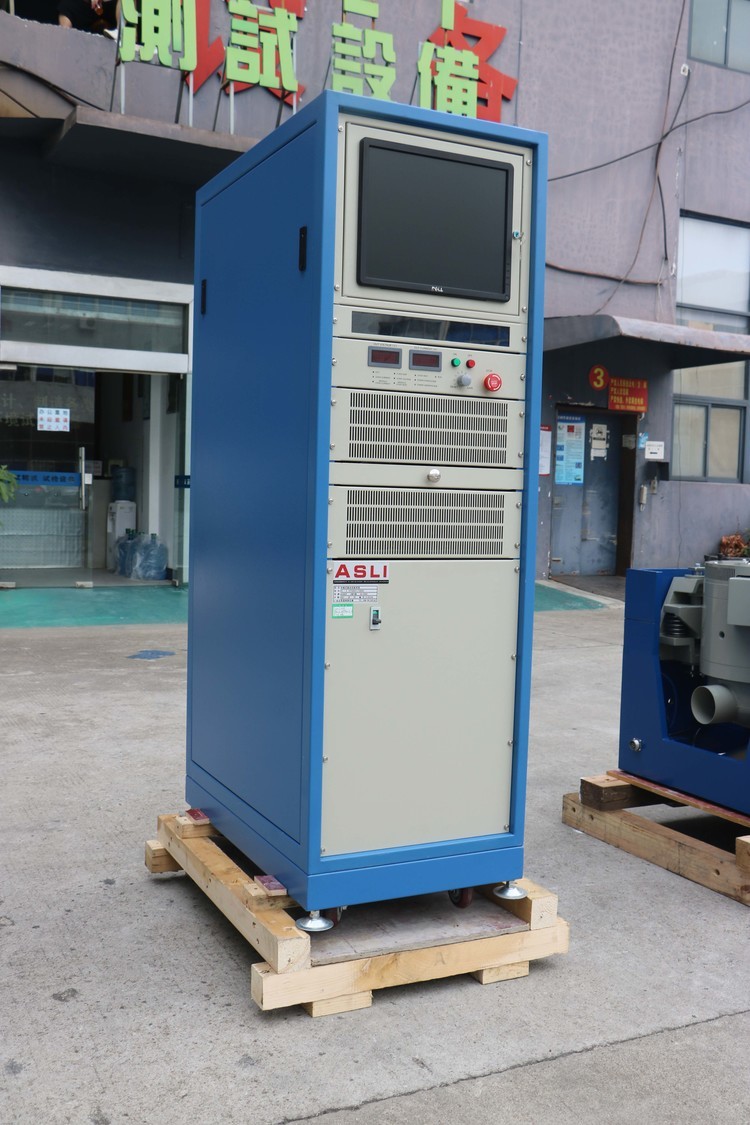

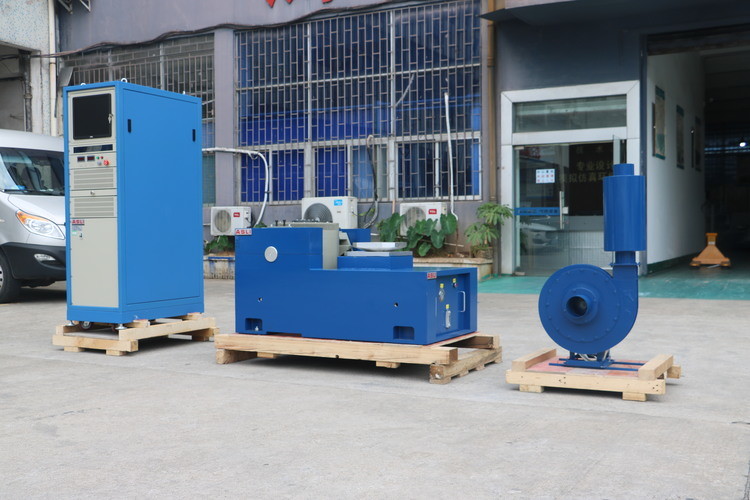

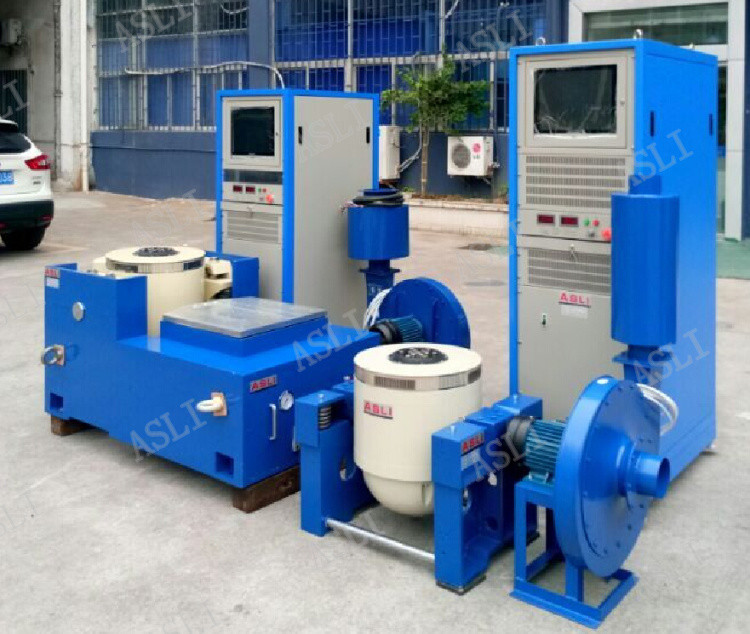

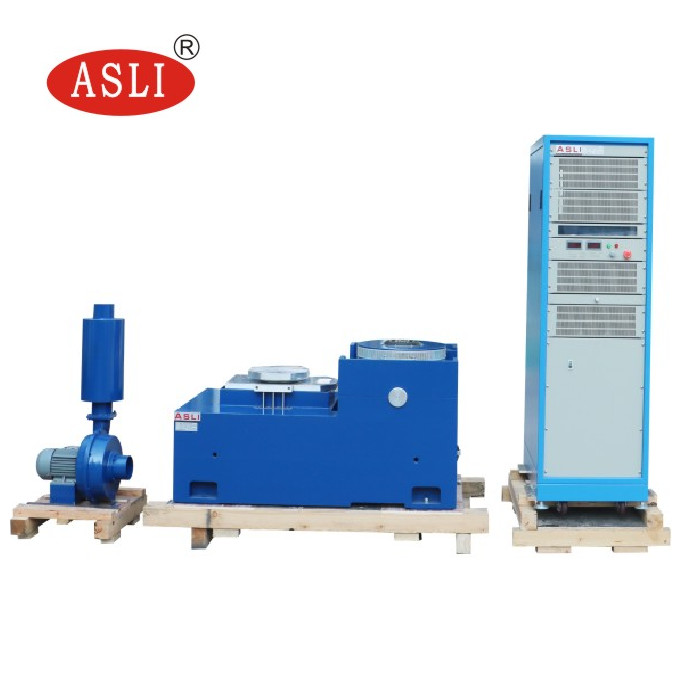

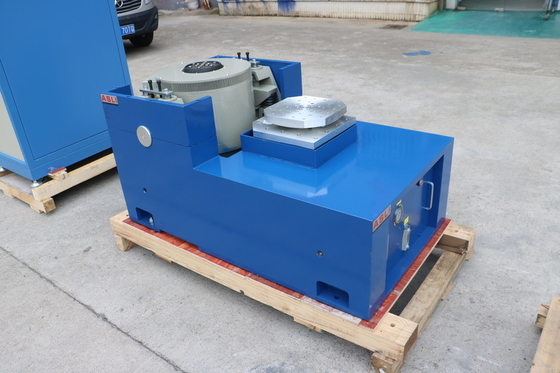

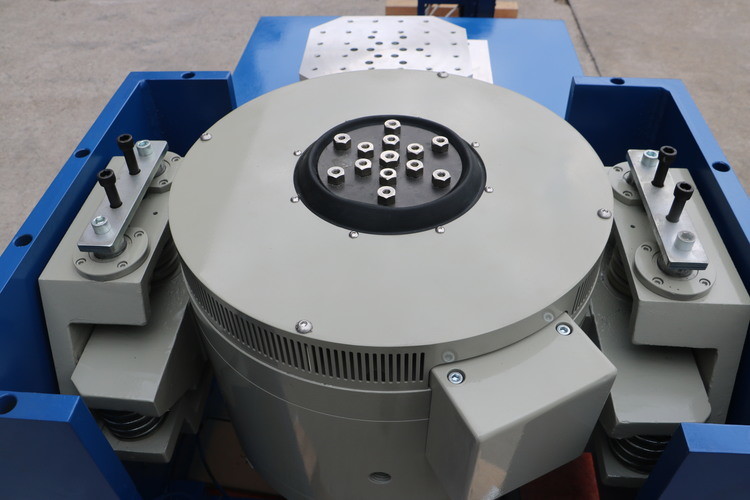

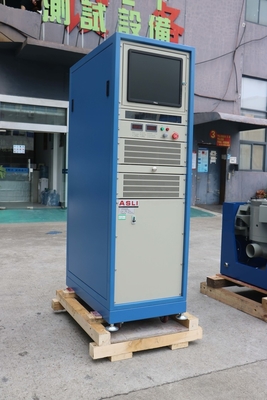

참조용 사진:
수평 스탠드 특징:
1. 더 높은 가속도와 작동 주파수를 실현하기 위해 작은 적재 벤치 내에서 전체 기계 벤치의 적재 용량과 성능을 향상시킵니다.
2. 수평 벤치와 진동 벤치는 완벽한 구조로 일체형이며 설치 및 조정이 편리합니다.
3. 정압 트랙, V자형, 경사 방지 및 바이어스 로딩 방지 기능.
내장 오일 펌프, 우수한 구조 및 쉬운 작동.
수평 확장기 기술 매개변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 가동 부품 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직 확장 벤치 특징:
VT 수직 확장 벤치 및 지정된 클램프, 정밀 계산, 정교한 설계로 고객이 완벽한 구조, 고품질 재료에 따라 최고의 성능을 얻을 수 있도록 보장합니다.
및 솜씨.
수직 확장기 기술 매개변수:
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (원형 벤치) | 220 | 350 | Φ1200 |
세 방향 자유 진동 고주파 진동 시험기에 대한 관련 문의 사항이 있으시면 언제든지 저에게 연락하십시오.
