진동 테스트란 무엇인가요?
환경 실험실에서진동 테스트는 제품의 신뢰성을 보장하기 위해 예를 들어 온도 및 습도 테스트와 함께 회사의 품질 보장 프로그램의 일부로 수행됩니다..
진동 테스트 시스템은 제품 및 패키지 설계의 공명 주파수를 평가하고 분배 또는 사용 환경에서 발생하는 무작위 진동을 시뮬레이션하는 데 사용됩니다.
저장할 문서를 다운로드 -- 여기에 클릭 ----→ 진동 온도 시험 기계 THV-Volume.pdf
|
이름
|

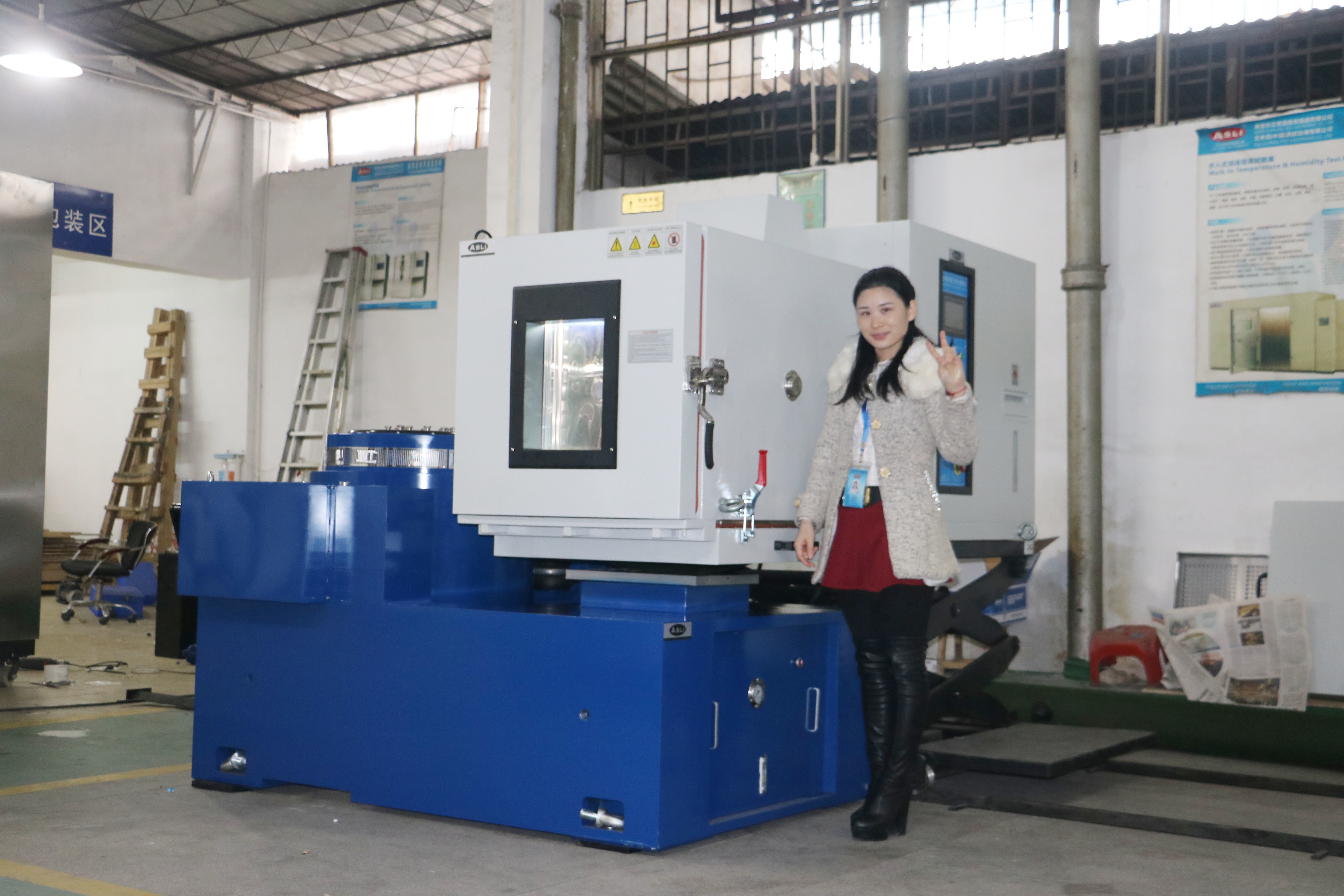

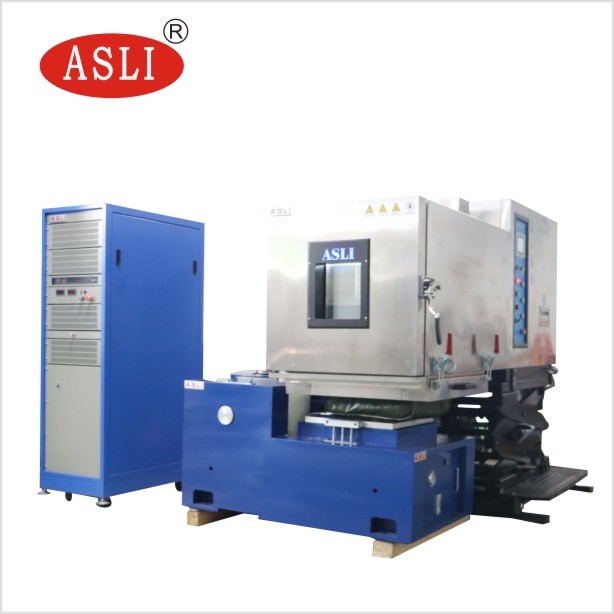

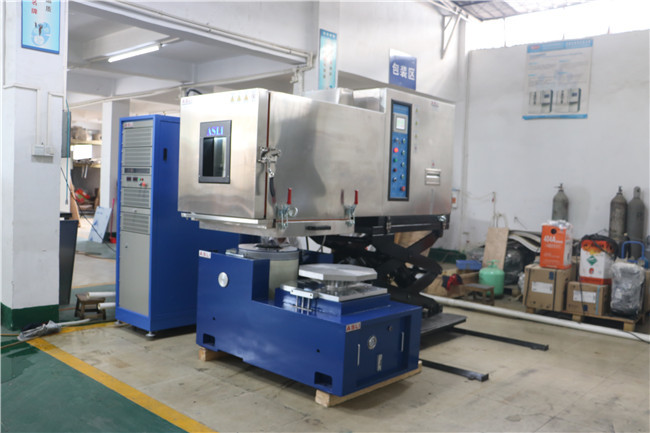

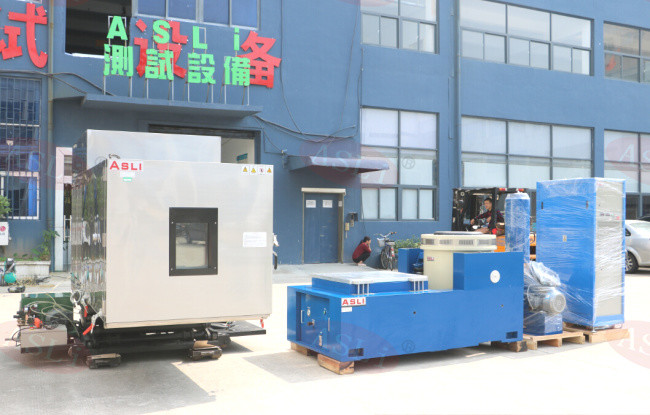

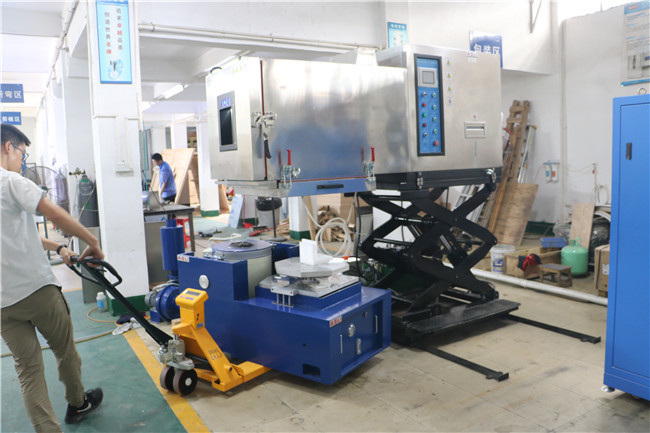

3 축 큰 힘 온도 습도 진동 테스트 기계- 환경 위원회
|
||
|
모델
|
THV-408 (A~F)
|
THV-1000 ((A~F)
|
THV-1500 ((A~F)
|
|
내부 차원 WxHxD ((mm)
|
600x850x800
|
1000x1000x1000
|
1500x1500x1500
|
|
외부 차원 WxHxD (mm)
|
850x1950x2100
|
1300x2200x2400
|
1800x2400x3000
|
|
온도 범위
|
낮은 온도: (A:25oC; B:0oC; C:-20oC; D: -40oC; E: -60oC; F:-70oC)
높은 온도:100°C (~150°C)
|
||
|
습도 범위
|
20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H.는 특별한 선택 조건입니다, 비습기 필요)
|
||
|
제어 온도 및 습도의 정확성
|
±0.5oC, ±2.5% R.H.
|
||
|
온도 상승 / 하락 속도
|
온도 상승 약 0.1~3.0oC/min;
온도 감소 약 0.1~1.2oC/min (하락속도 미니)1.5oC/min는 선택 사항입니다) |
||
|
보호 장치
|
피지 자유 스위치, 압축기 과부하 보호 스위치, 고전압 및 저전압 냉각 액체 보호 스위치, 과 습도 및 과 온도 보호 스위치, 피지, 고장 경고 시스템,물 단기 저장 경고 보호
|
||
|

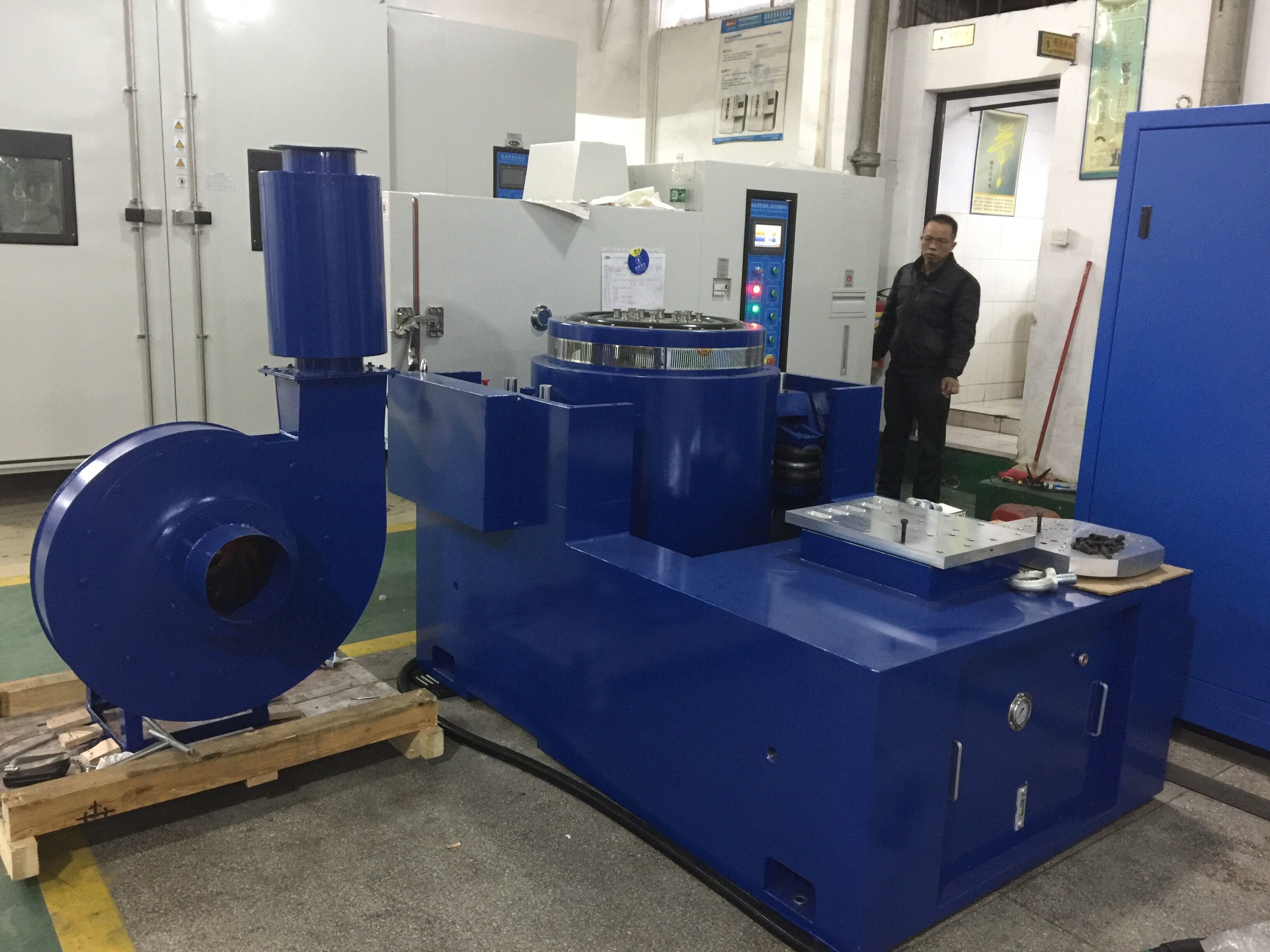

진동 테스트 장비
|
고객의 테스트 조건에 따라 적절한 진동 테스트 벤치를 선택, 기술적 매개 변수를 참조하기 위해 이 카탈로그에서 전자 공학 유형 진동 테스터의 매개 변수를 참조하십시오
|
||
|
모델
|
ES-3
|
ES-3a
|
ES-6
|
ES-6a
|
ES-10
|
ES-20
|
ES-30
|
ES-40
|
ES-50
|
|
부하력 (N)
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
순차적으로 분류
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
힘 (N)
|
3-3500
|
3-3500
|
3-3500
|
3-3500
|
3-3000
|
3-3000
|
3-2800
|
3-2800
|
3-2700
|
|
주파수 범위 (Hz)
|
1000
|
400
|
1000
|
1000
|
1000 |
1000
|
1000
|
1000
|
1000
|
|
가속량 (m/s2)
|
1.6
|
1.6
|
1.6
|
1.6
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
|
가속도 (m/s)
|
25
|
40
|
25
|
51
|
51
|
51
|
5l
|
51
|
51
|
|
정형 이동량 (p-p) mm
|
100
|
120
|
180
|
250
|
270
|
300
|
450
|
500
|
750
|
|
최대 부하량 (Kg)
|
3.5
|
9
|
6.5
|
12
|
14
|
30
|
40
|
50
|
50
|
|
이동 스필 (Kg)
|
Φ150
|
Φ230
|
Φ230
|
Φ230
|
Φ240
|
Φ320
|
Φ450
|
Φ450
|
Φ450
|
