IEC 60095-7 오토바이 배터리의 수직 진동 고주파 진동 검사기
진동 검사 는 어떻게 도움 이 됩니까?
진동 테스트는 제품, 기계 또는 구조물이 그 수명 동안 겪거나 볼 수 있는 조건을 (시험 환경에서) 복제함으로써 수행됩니다.운송과 운용 기간 동안의 조건따라서 진동 테스트는 시작되거나 발생하기 전에 성능 문제 및 잠재적 인 고장을 예방합니다.
또한, 석유와 가스, 전력 생산, 금속 및 광산 등과 같은 생산집약적인 산업에서,어떤 기계 또는 장치의 장애 또는 정지 시간은 효율성 손실과 더 높은 생산 비용과 안전하지 않은 작업 환경에 이어집니다.따라서, 이 산업들은 지속적이고 규칙적인 진동 검사를 필요로 합니다.
저장할 문서를 다운로드 -- 여기에 클릭 ----→ES-3A 진동 검사기.pdf
DO-160 산업용 전기 기기 전자기기 유형 진동 테스트를 위해 아래를 준비하고 귀하의 조사를 보내십시오, 우리는 당신에게 적합한 모델을 추천하는 데 도움이됩니다
표본 설명
표본 시험 질량
표본 크기
시험 프로파일
시험의 최대 가속
X,Y,Z 방향 시험 또는 Z 방향 시험만
모델 사양 표시
| 시스템 사양 | |||
| 시스템 모델: | ES-10 | ||
| 주파수 범위: | 3~3500 | ||
| 부하력 | 시노스 N | 10000 | |
| 무작위 N | 20000 | ||
| 충격 N | 20000 | ||
| 최대 Acc. | 시노스 (m/s2) | 1000 | |
| 무작위 (m/s2 rms) | 1000 | ||
| 충격 (m/s2) | 2000 | ||
| 최대 Vel. | 시노스 (m/s2) | 1.8 | |
| 충격 (m/s2) | 1.8 | ||
| 최대 디스프 | 최대 여행 mm (p-p) |
51 | |
| 이동 코일 | 12kg | ||
| 움직이는 코일의 차원 | 지름 240mm | ||
| 최대 부하: | 270kg | ||
다른 사용 가능한 진동 흔들기 선택
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블 용량을 높여 낮은 주파수 성능을 향상.

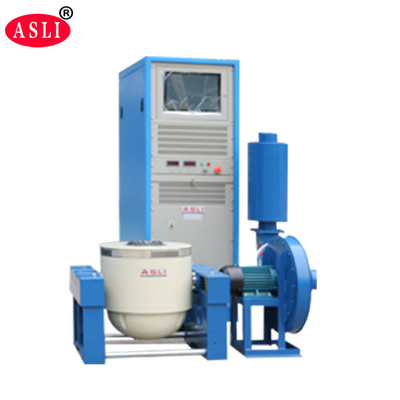

수직 시험 테이블

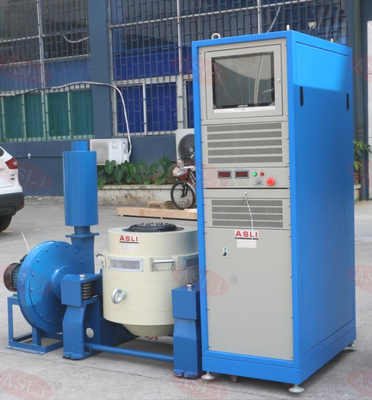

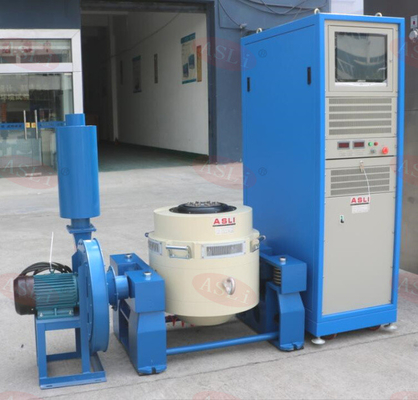

참고 사진:

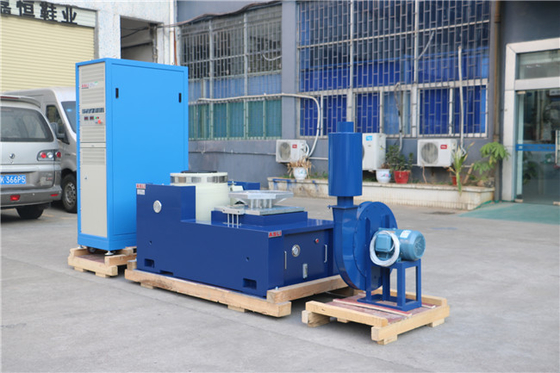

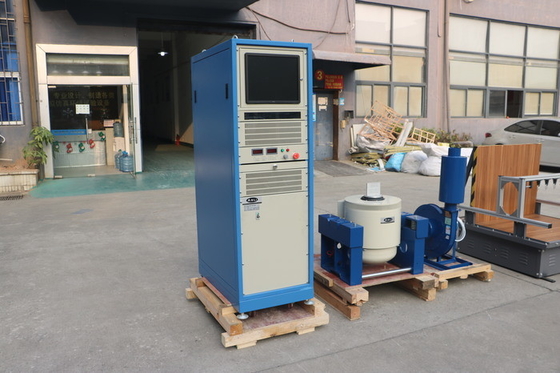

더 많은 참조:

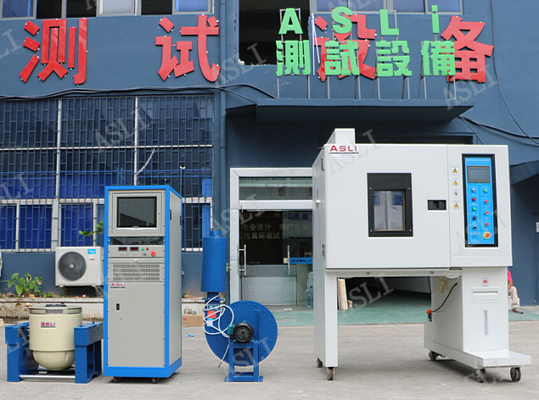

우리의 IEC 60095-7 수직 진동 오토바이 배터리 고주파 진동 검사기 또한 기후 챔버와 결합 될 수 있습니다:
저희에게 연락해 주시기 바랍니다!
