산업적 전기 제품을 위한 전기 역학 유형 진동 테스터
Product Details
| 싸인 힘: | 30000N | 속도: | 1.8m/s |
|---|---|---|---|
| 진동 방향: | 수직 수평식 | 적용: | 전기 제품 |
| 빈도: | 3~3500HZ | 힘: | 380v 3 단계 |
| 이동: | 51 밀리미터 | ||
| 강조하다 |
진동 시험기 380v,전기 제품 진동 시험기,전기 역동학적 진동 교반기 30000N |
||
Product Description
실험실 전자기형 고주파 진동 쉐이커
적용:
우리는 전자 공학 고 주파수 진동 쉐이커 시리즈 제품의 제조자입니다, '이중 자기 회로 구조'를 채택, '자신 생성 골격 행동 원',"공중지원"과 "롤러 베어링 및 선형 안내", '트리니온 격리' 첨단 현대 기술과 특수 기술, X, Y, Z 3 축 시누소이드 진동 테스트 및 광대역 무작위 진동 테스트에서 완료 될 수 있습니다.클래식 (반 - 시노스) 에 의해 완료이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자,전기기기, 통신, 가전 및 기타 분야.
진동전기동 Shaker 특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출률 낮고, 구조가 작고 합리적입니다.
3로커 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직, 다이나작은 풍선의 마이크로 경직성, 진동 테이블 용량을 높이고, 낮은 주파수 성능을 향상시킵니다.
2-1 기술적 매개 변수
(1) 명칭 힘: 시노스 힘 3000N; 무작위 힘 3000N; 충격 힘 6000N
(2) 주파수 범위: 3Hz ~ 3500Hz, 고정 주파수, 앞뒤로 휩쓸고, 시노스, 무작위, 충격
(3) 스웨이프레크레인지 모드: 선형, 로가리듬, 스웨이프레크레인지, 고정 주파수
(4) 스웨이프레크루먼트 타임: 1 ~ 32767
(5) 스파이프레크류먼트 시간: 고정 주파수 / 단 1-3600mins, 스파이프레크류먼트 곡선을 표시 할 수 있습니다.
(6) 최대 가속도 1000m/s2(무부하)
(7) 최대 속도: 1.6m/s
(8) 최대 이동량:25mmp-p (무부하), 두 배 최고
(9) 충격 이동: 25mm
(10) 움직이는 코일의 무게: 3.5 kg
(11) 진동 방향: 수직
(12) 진동파: 시노스, 무작위, 충격
(13) 움직이는 코일의 지름: Φ150mm
(14) 진동 시스템 차원: W750xH599xD680 mm
(15) 진동 시스템 무게: 490KG
전기 역학 고주파 진동 검사 장치의 기술적 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
진동 시스템 에 관한 것
(1) 높은 자기장 강도를 보장하고 흐름 누출을 줄이기 위해 이중 자기 회로 구조
(2) U형 스프링, 롤러 및 선형 베어링
(3) 공기 스프링은 진동 격리를 위해 사용됩니다. 진동 시스템은 무거운 부하에서도 안정적으로 작동합니다. 특별한 기초가 필요하지 않습니다.
(4) 과열, 과부하, 과전류, 과전압 및 진동 검사기의 과 이동에 대한 보호 장치가 제공됩니다.
전기 네트워크 보호 장치 과전압, 과전압, 불전기; 드라이브 전력, 전류 제한, 부드러운 시작, 과 온도, 단전류, 모듈 결함 보호
(5) 시노스, 무작위, 환경 영향 테스트를 완료 할 수 있습니다.
(6) 이 시스템은 전압 변동에 대한 적은 요구, ≤±10%는 괜찮습니다
(7) 이 시스템은 지식 저항에 대한 적은 요구, ≤4Ω는 괜찮다
(8) 높은 신뢰성, 특히 오랜 시간 작동에 적합

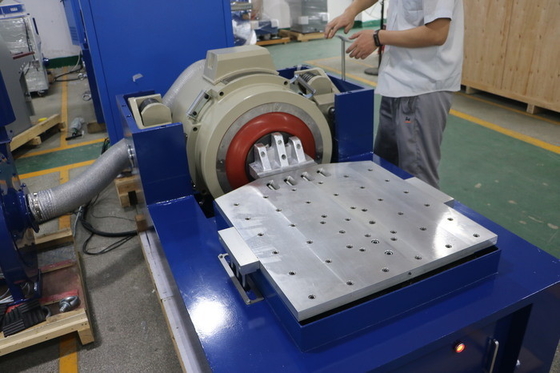

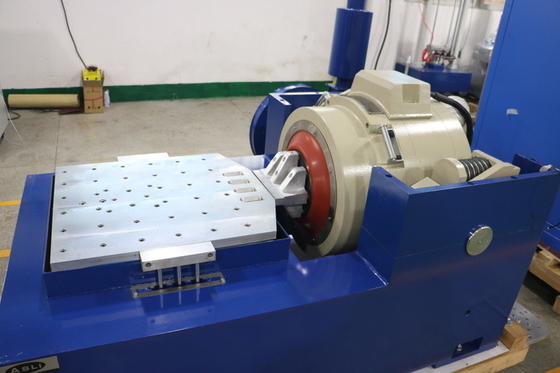

수평 스탠드 특징:
1작은 로딩 벤치 내에서 더 높은 가속과 작업 주파수를 실현, 전체 기계 벤치의 로딩 용량과 성능을 향상.
2수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정에 편리한 통합 유형입니다.
3정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
내장 오일 펌프, 좋은 구조와 간편한 조작.
수평 확장기의 기술적 매개 변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5천원 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직으로 확장된 벤치 특징:
VT 수직 확장 벤치 및 지정 클램프, 정밀 계산, 정교한 설계, 완벽한 구조, 고품질 재료에 따라 고객에게 최고의 성능을 확보하기 위해
그리고 실력.
수직 확장기의 기술적 매개 변수:
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (둥근 벤치) | 220 | 350 | Φ1200 |
산업용 전기 기기 전자 역학 유형 진동 검사기에 대한 관련 문의 사항이 있다면, 저에게 연락하십시오.
