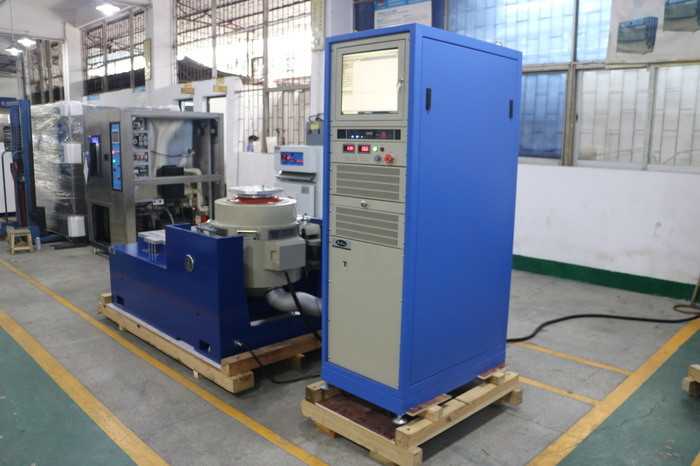

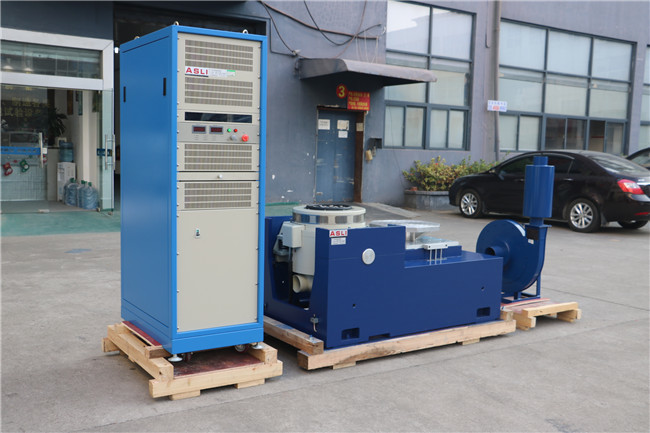

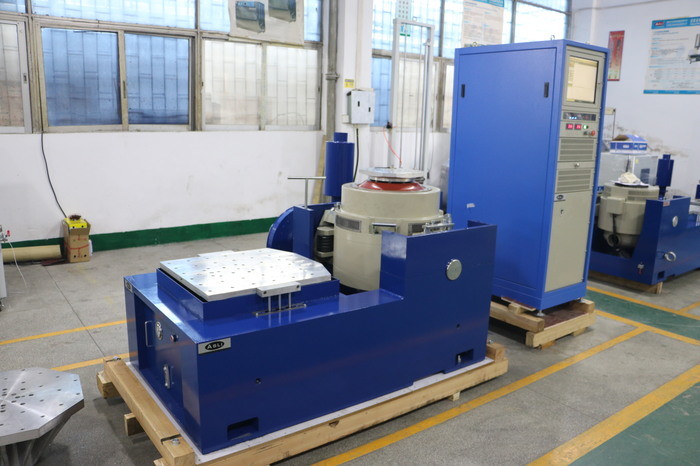

장비 DO-160을 시험하는 시뮬레이션 수송 진동 연구소
Product Details
| 싸인 힘: | 30KN | 진동 방향: | 수직 +horizontal 진동 |
|---|---|---|---|
| 테이블 사이즈: | 800*800mm | 최대 배수량: | 100 밀리미터 |
| 주파수 범위: | 5~2800Hz | 표준: | DO-160 |
| 강조하다 |
장비를 시험하는 시뮬레이션 수송 연구소,2800Hz 실험실 테스팅 장비,30KN 진동 테이블 시험 장비 |
||
Product Description
DO-160 시뮬레이션 운송 진동 실험실 시험 장비
진동 흔들기의 작동 원리
진동 검사기의 작동 원리는 전기 스피커와 비슷합니다.전자기력이 자기장에 작용하여 이동합니다.움직이는 부품은 구동 전류와 자기 흐름 사이의 균형에 의해 생성됩니다. 따라서,가동 전류를 제어하면 진동 발생기를 제어할 수 있습니다.
전자기 진동 자극기의 최대 가속 수준은 최대낮은 주파수에서 움직이는 부품의 이동은가속도는 높은 수준에 도달하지 않습니다. 움직이는 요소의 공명 주파수는 더 높게 설정됩니다주파수 범위의 상한보다 높습니다.
진동 발생기의 성능은 최대 표시하는 차트에 의해 반영 될 수 있습니다다른 주파수 아래 가속. 로그-로그 그래프를 사용하여, 이동의 제한6 dB/옥타브의 기울기를 가진 직선으로 표현될 수 있습니다.
| 쉐이커 | |
| 시노 힘 (피크) | 30kN |
| 충격 힘 (피크) | 60 kN |
| 주파수 범위 | 5~2800Hz |
| 이동 (연속) | 100mm |
| 최대 속도 | 1.8m/s |
| 최대 가속 | 100g |
| 장갑 직경 | 445mm |
| 1차 rezonant 주파수 | 2,400 Hz |
| 허용되는 특이한 모멘트 | > 500 Nxm |
| 장갑의 무게 | 40kg |
| HE/ST 나사 크기 | M10 (메트릭) |
| 축 진동 격리 주파수 | 3 Hz |
| 맥스. | 500kg |
| 자기 흐름 누출 | ≤ 1mT |
| 크기 (L×W×H, 포장되지 않은) | 1,330x860x1,250mm |
| 무게 (무 포장) | 2500kg |
| 설치 | 고무 매트 (안커 볼트 필요) |

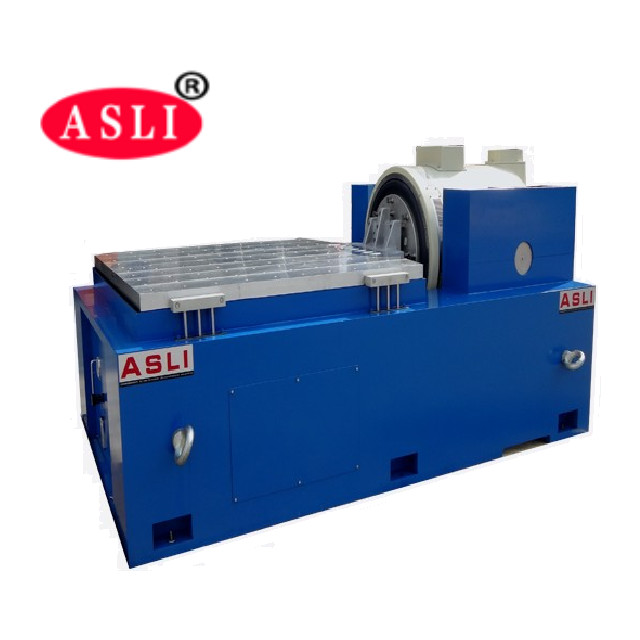

고주파 진동 쉐이커
1견고한 서스펜션 시스템과 선형 운동 안내, 강한 운반 능력, 좋은 안내 기능, 높은 안정성.
2높은 정적 경직성과 낮은 동적 경직성, 강한 운반 능력, 진폭 변동에 완벽한 성능.
3높은 효율성 D 클래스 전원 전환, 3 시그마 피크 전류, 낮은 전력 소비 및 최소한의 하모닉 왜곡.
4안전 연결과 빠른 자기 진단, 높은 안전 신뢰성.
5. 에어백 충격 격리 장치 추가 기반의 필요 없이 진동 플랫폼, 진동 파동의 완벽한 재생 및 진동 전파의 감소.

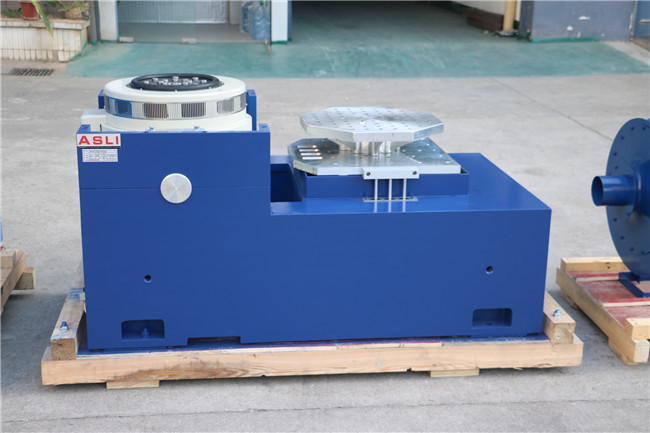

6다양한 애플리케이션에 대한 수평 및 수직 확장 플랫폼.
7간단한 컨트롤러 동작
진동 시스템의 힘 벡터를 계산하는 일반적인 공식:
힘 (N) = 질량 (kg) × 가속 (m/s2 또는 g) x1.3 안전 요인F=MA*13
질량 = 쉐이커 장착장치 + 시험중인 장치 + 고정장치 (운전자 바와 함께 수직 테이블/슬리드 테이블)
더 자세한 사항이 필요한 경우DO-160 시뮬레이션 운송 진동 실험실 시험 장비, 당신의 조사를 보낼 것을 주저하지 마십시오.
