진동 테스트의 종류는 무엇일까요?
수행되는 전형적인 테스트 기능에는 높은 힘의 진동 (random 및 sine), 충격 진동 및 고정 기반 및 자유 모달 테스트가 포함됩니다.
저장할 문서를 다운로드 -- 여기에 클릭 ----→진동 테스트 장비 ES-20.pdf
유니버설 패키지 시뮬레이션 카튼 운반 진동 검사기
시험 요구 사항:
1IEC62133
2. UL1642
3UN383
4. GB31241
높은 주파수 전자기 진동 검사기 배터리 관련 표준 설계 테스트, 시뮬레이션, 배터리의 진동 테스트의 특정 조건 하에 완전히배터리 또는 배터리 팩이 진동 테이블에 고정되어 있습니다., 정해진 주파수, 가속 및 이동 모드에 따라 배터리 샘플 진동 세 가지 서로 수직 방향 측정 배터리는 누출되지 않아야합니다.용기를 잃지 마부러지지 않고, 불이나 폭발도 없습니다.
운송 진동 검사기기술 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
진동 테스트 기계의 구성:
진동 테스트 벤치, 전력 증폭기, 냉각 팬, 슬리프 테이블, 수직 확장기

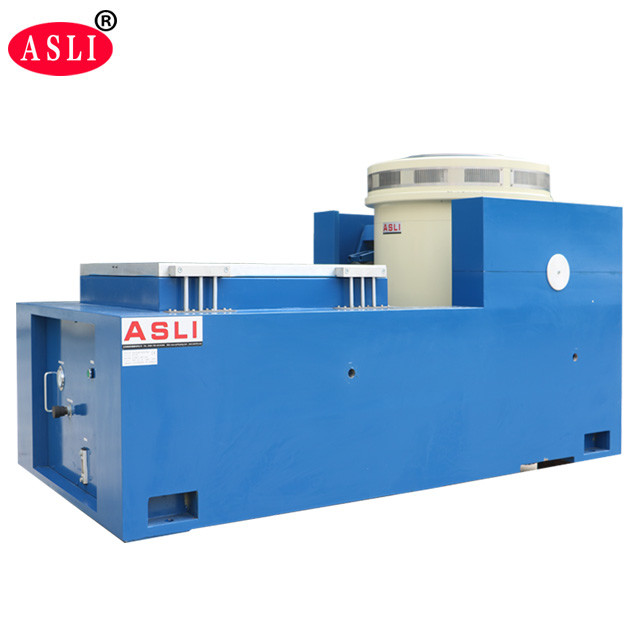

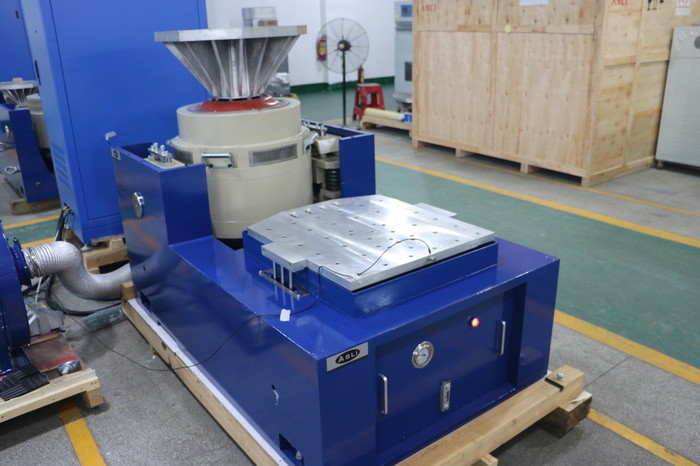

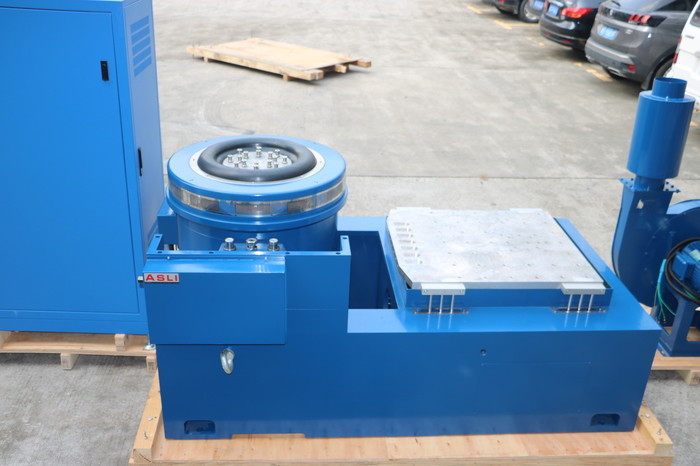

수평 스탠드 특징:
작은 로딩 벤치 내에서 더 높은 가속과 작업 주파수를 실현, 전체 기계 벤치의 로딩 용량과 성능을 향상.
수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정에 편리한 통합 유형입니다.
정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
내장 오일 펌프, 좋은 구조와 간편한 조작.
수직 확장 벤치 특징:

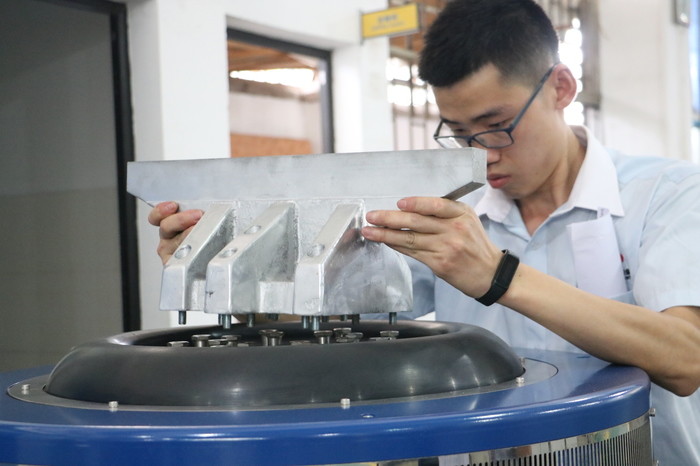

VT 수직 확장 벤치 및 특정 클램프, 정밀 계산, 정교한 설계,
특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블의 운반 용량을 높여 낮은 주파수 성능을 향상.

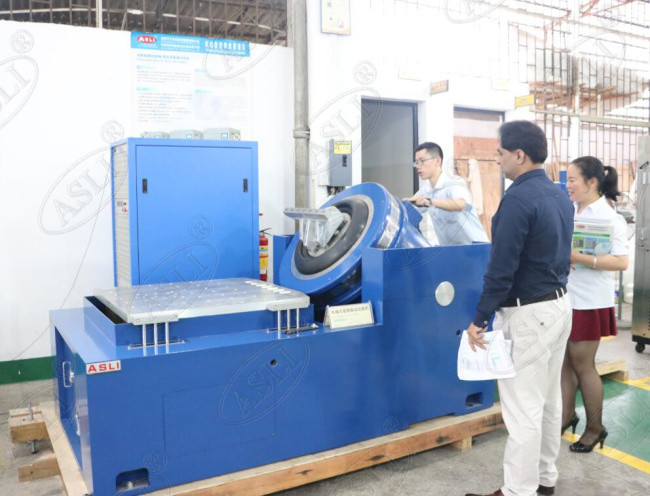

참고 사진:
유니버설 패키지 시뮬레이션 카튼 운송 진동 테스트에 대한 더 많은 정보가 필요한 경우, 무작위 진동 테스트를 위해, 당신의 inquiry를 보내지 마십시오.
