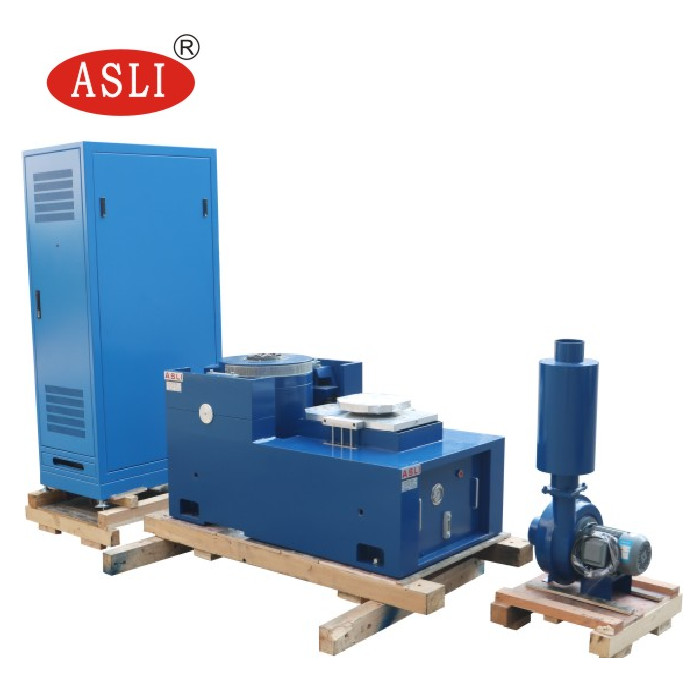

IEC 진동 표준 전기 역학 진동 흔들기
진동 흔들기의 작동 원리
전기 진동 자극기의 작동 원리는 전기 진동 자극기의 작동 원리는전자기력이 자기장에 작용하여 이동합니다.움직이는 부품은 구동 전류와 자기 흐름 사이의 균형에 의해 생성됩니다. 따라서,가동 전류를 제어하면 진동 발생기를 제어할 수 있습니다.
전자기 진동 자극기의 최대 가속 수준은 최대낮은 주파수에서 움직이는 부품의 이동은가속도는 높은 수준에 도달하지 않습니다. 움직이는 요소의 공명 주파수는 더 높게 설정됩니다주파수 범위의 상한보다 높습니다.
진동 발생기의 성능은 최대 표시하는 차트에 의해 반영 될 수 있습니다다른 주파수 아래 가속. 로그-로그 그래프를 사용하여, 이동의 제한6 dB/옥타브의 기울기를 가진 직선으로 표현될 수 있습니다.
기술 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
특징:
1견고한 서스펜션 시스템과 선형 운동 안내, 강한 운반 능력, 좋은 안내 기능, 높은 안정성.
2높은 정적 경직성과 낮은 동적 경직성, 강한 운반 능력, 진폭 변동에 완벽한 성능.
3높은 효율성 D 클래스 전원 전환, 3 시그마 피크 전류, 낮은 전력 소비 및 최소한의 하모닉 왜곡.
4안전 연결과 빠른 자기 진단, 높은 안전 신뢰성.
5. 에어백 충격 격리 장치 추가 기반의 필요 없이 진동 플랫폼, 진동 파동의 완벽한 재생 및 진동 전파의 감소.
6다양한 애플리케이션에 대한 수평 및 수직 확장 플랫폼.
7간단한 컨트롤러 동작
수평 확장기의 기술적 매개 변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5천원 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
