충격 반응 스펙트럼과 수직이고 수평선상 전기 역동학적 진동시험 체계
Product Details
| 진동 방법: | 싸인 &Random 진동 | 진동 방향: | 수직 및 수평 |
|---|---|---|---|
| 빈도: | 3~3000hz | 배수량: | 51mm |
| 애플리케이션: | 배터리 | 기준: | Un38.3 |
| 기능: | 충격 반응 스펙트럼 | 진동력: | 20KN |
| 강조하다 |
전기역학적 진동 테스트 시스템,수직 수평 진동 시험기,충격 응답 스펙트럼 진동 시스템 |
||
Product Description

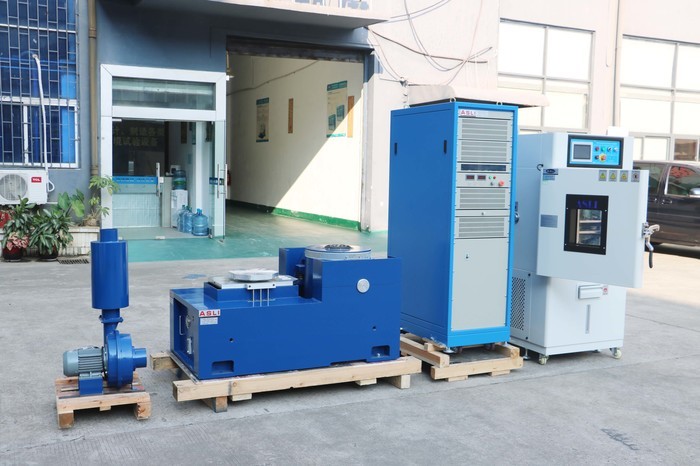

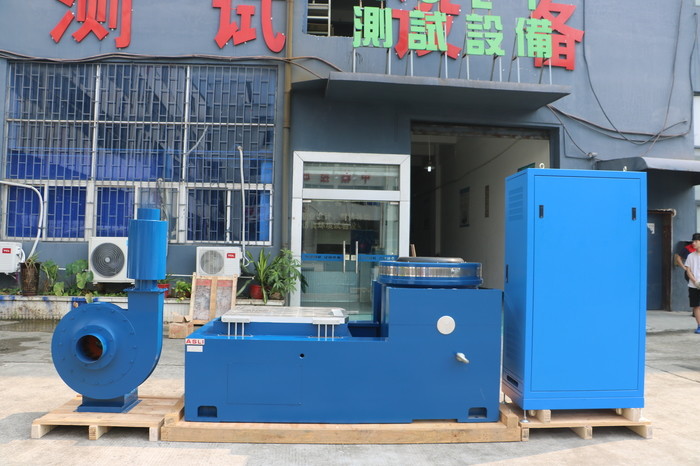

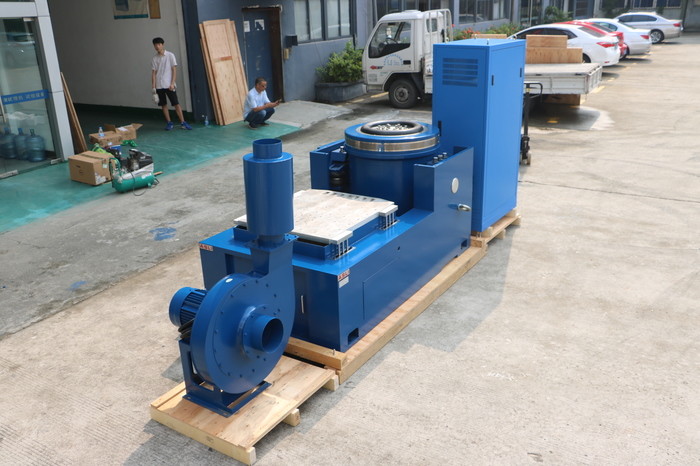

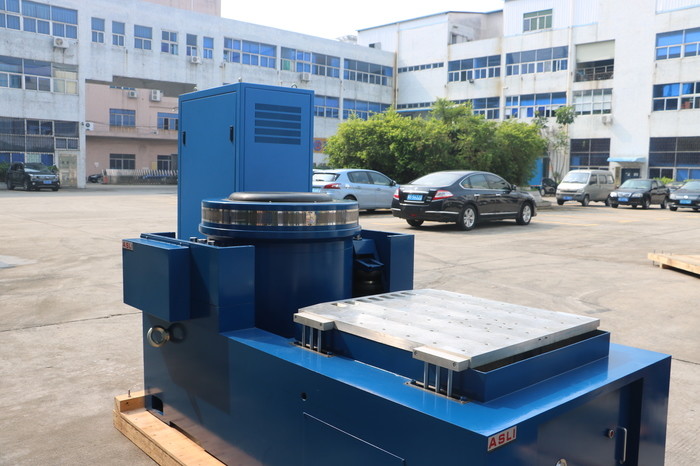

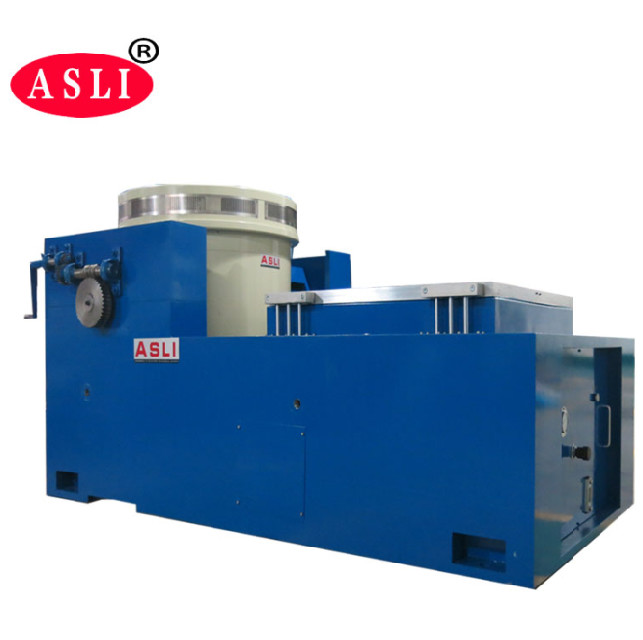

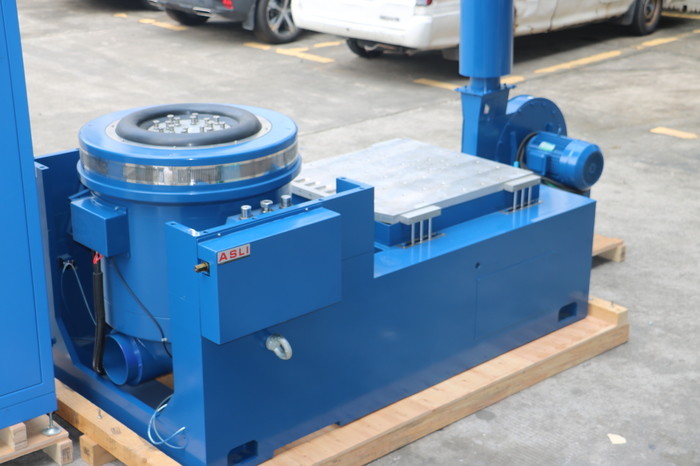

충격 응답 스펙트럼을 갖춘 수직 및 수평 전자 동적 진동 시험 시스템은 3축 정현파 및 광대역 랜덤 진동 시험, 고전적인 펄스 시험(반정현파, 사다리꼴파, 톱니파) 및 충격 응답 스펙트럼 분석을 포괄적으로 제공합니다. 이 시스템은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
다운로드: 진동 시험 장비 ES-20 (PDF)- GB/T 31486-2015 — 전기 자동차 견인 배터리의 전기 성능 요구 사항 및 시험 방법
- UL 1642:2012 — 리튬 배터리 표준
- UL 2054:2012 — 가정용 및 상업용 배터리
- UN38.3 (2012) — 파트 3: 위험물 운송 제안 — 시험 및 표준 설명서
- IEC 62133-2:2017 — 휴대용 애플리케이션에 사용되는 휴대용 밀봉된 2차 전지 및 이들로 만든 배터리의 안전 요구 사항 — 파트 2: 리튬 시스템
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
- 높은 스테이지 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
- 낮은 자기 누설, 컴팩트하고 합리적인 구조를 갖춘 이중 자기 회로 설계.
- 스트레이트, 수입 지향 복합 바디 강성 방향 및 강한 편심 하중 용량을 갖춘 로커 로드 롤러 베어링.
- 진동 절연 전용 트러니언 절연 기초로 편리한 이동 설치를 제공합니다.
- 동적 원형의 높은 신뢰성을 보장하는 이동 시스템 전반의 고급 기술.
- 새로운 덕트 설계로 냉각 효과 향상.
VT 수직 확장 벤치와 지정된 클램프는 고객이 완벽한 구조, 고품질 재료 및 우수한 솜씨를 통해 최고의 성능을 얻을 수 있도록 정밀하게 계산되고 정교하게 설계되었습니다.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- 작은 하중 벤치는 더 높은 가속도와 작동 주파수를 가능하게 하여 기계 벤치의 하중 용량과 전반적인 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 완벽한 구조의 일체형으로 설치 및 조정이 편리합니다.
- 정압 트랙, V자형으로 경사 저항 및 편하중 저항 용량 보유.
- 좋은 구조와 쉬운 작동을 갖춘 내장 오일 펌프.
충격 응답 스펙트럼을 갖춘 수직 및 수평 전자 동적 진동 시험 시스템에 대한 질문이나 요구 사항이 있으시면 언제든지 문의해 주십시오.
