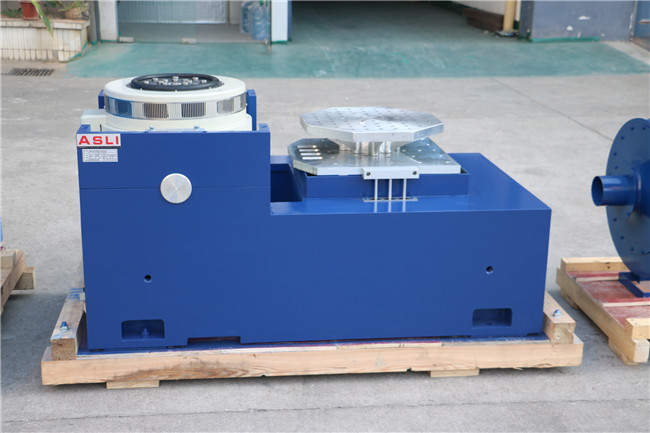

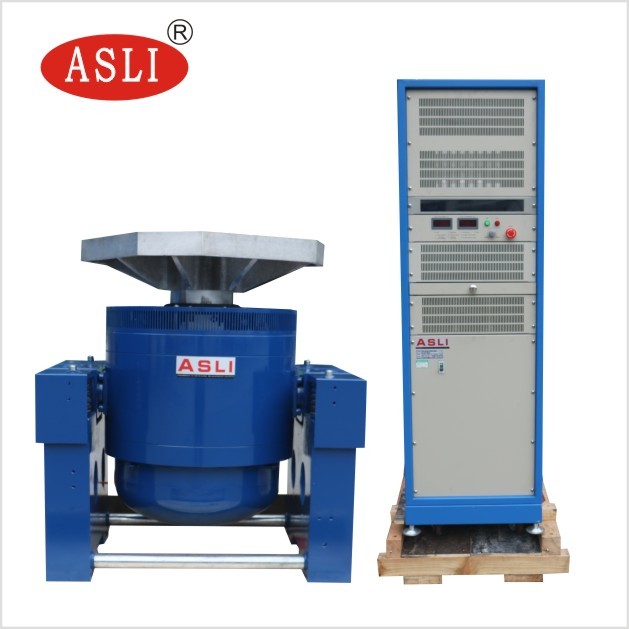

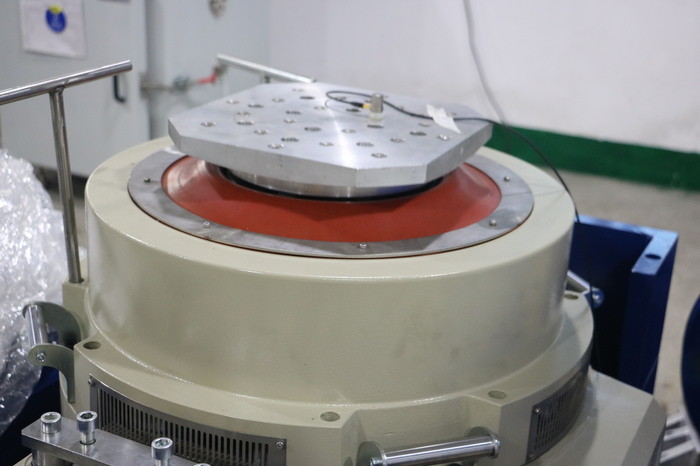

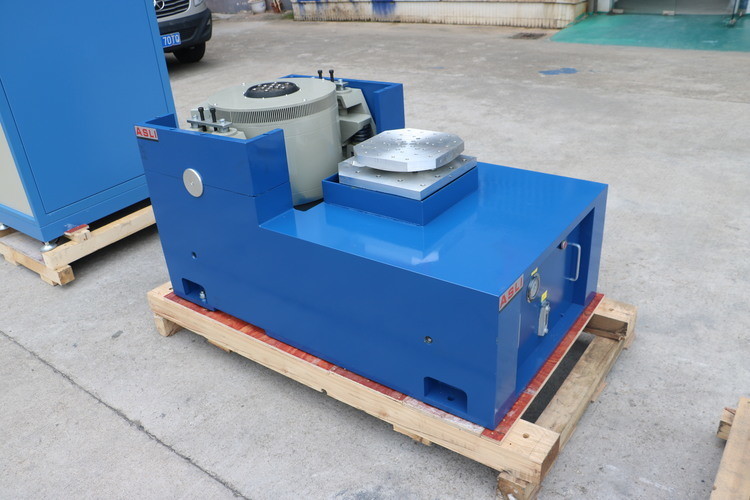

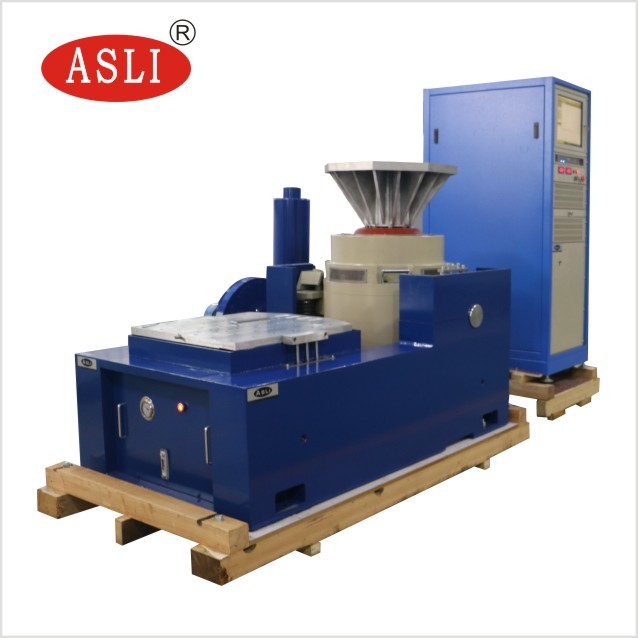

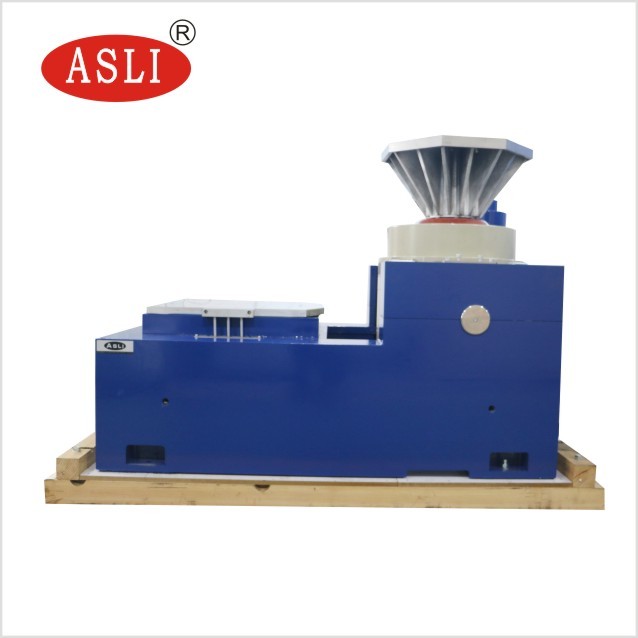

수직 진동 시험 장비 전기 역학 진동 셰이커는 구성요소에 대한 JESD 22-B103B를 충족합니다.
설명 용도:
수직 진동 시험 장비 전기 역학 진동 셰이커는 구성요소에 대한 JESD 22-B103B를 충족합니다.교육, 연구, 실험실 환경에 사용됩니다.ㅏ이중 자기 회로 구조, 자체 생성 뼈대 동작 원, 공수 지원 및 롤러 베어링 및 선형 안내, 트러니언 격리 첨단 현대 기술 및 특수 기술을 채택하여 X,Y,Z 3축 정현파 진동 테스트 및 광대역에서 완료할 수 있습니다. 무작위 진동 테스트는 클래식(반사인파, 사다리꼴파, 톱니파) 펄스 및 충격 응답 스펙트럼 테스트로 완료됩니다.이 제품은 국방, 무기, 항공, 항공 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
| 모델:ES-3 | |
|---|---|
| 사인 추력 | 300kgf |
| 무작위 추력 | 300kgf |
| 충격 추력 | 600kgf |
| 주파수 범위 | 2~2500Hz |
| 계속되는 변위 | 25mm |
| 변위의 영향 | 25mm |
| 최대 속도 | 1.8m/초 |
| 최대 가속도 | 981m/s2 |
| 이동 코일 직경 | Φ150mm |
| 편심 모멘트 허용 | >196N.m |
| 부하 연결점 | 6피온 |
| 움직이는 부품의 등가 질량 | 3kg |
| 조리대 나사 크기(표준) | M8 |
| 나사 배치표(직경, 둘레) | Φ100mm에 8개, Φ200mm에 8개. |
| 축 절연 주파수 | <3Hz |
| 최대 하중 | 120Kg |
| 자속 누설 | <1mT |
| 크기(포장 제외)(L×W×H) | 730mm×550mm×650mm |
| 진동 테이블 무게 | 450kg |
수직 진동 시험 장비 전기 역학 진동 셰이커는 구성요소에 대한 JESD 22-B103B를 충족합니다.특징:
1. 더 높은 단계의 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
2. 2개의 자기 회로, 자속 누설이 낮고 구조가 컴팩트하며 합리적입니다.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 호르몬 전용 트러니온 분리 파운데이션, 모바일 편의시설 설치.
5. 첨단 기술이 시스템 주위를 이동하여 높은 신뢰성의 동적 순환을 보장합니다.
6. 새로운 덕트 설계로 냉각 효과가 향상되었습니다.
7. 베어링 작은 풍선의 정적 강성, 동적 강성, 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
구성수직 진동 시험 장비 전기 역학 진동 셰이커는 구성요소에 대한 JESD 22-B103B를 충족합니다.
진동 테스트 벤치, 전력 증폭, 냉각 팬, 슬립 테이블, 수직 확장기
수평 스탠드 기능:
작은 로딩 벤치 내에서 더 높은 가속도와 작업 빈도를 실현하고 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
수평 벤치와 진동 벤치는 일체형으로 구조가 완벽하고 설치 및 조정이 편리합니다.
경사 저항 및 바이어스 하중 저항 기능을 갖춘 정압 트랙, V자형.
내장형 오일 펌프, 우수한 구조 및 쉬운 작동.
수직 확장 벤치 기능:
VT 수직 확장 벤치 및 특정 클램프, 정밀 계산, 정교한 디자인으로 고객이 완벽한 기준에 따라 최고의 성능을 얻을 수 있도록 보장합니다.
